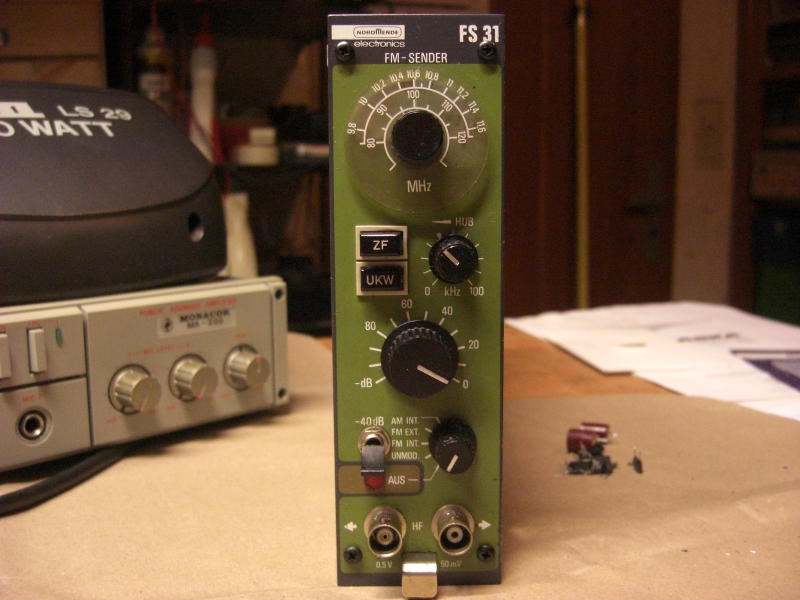

Nordmende S5300 FM-Sender FS31

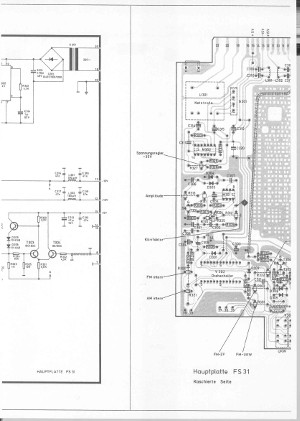

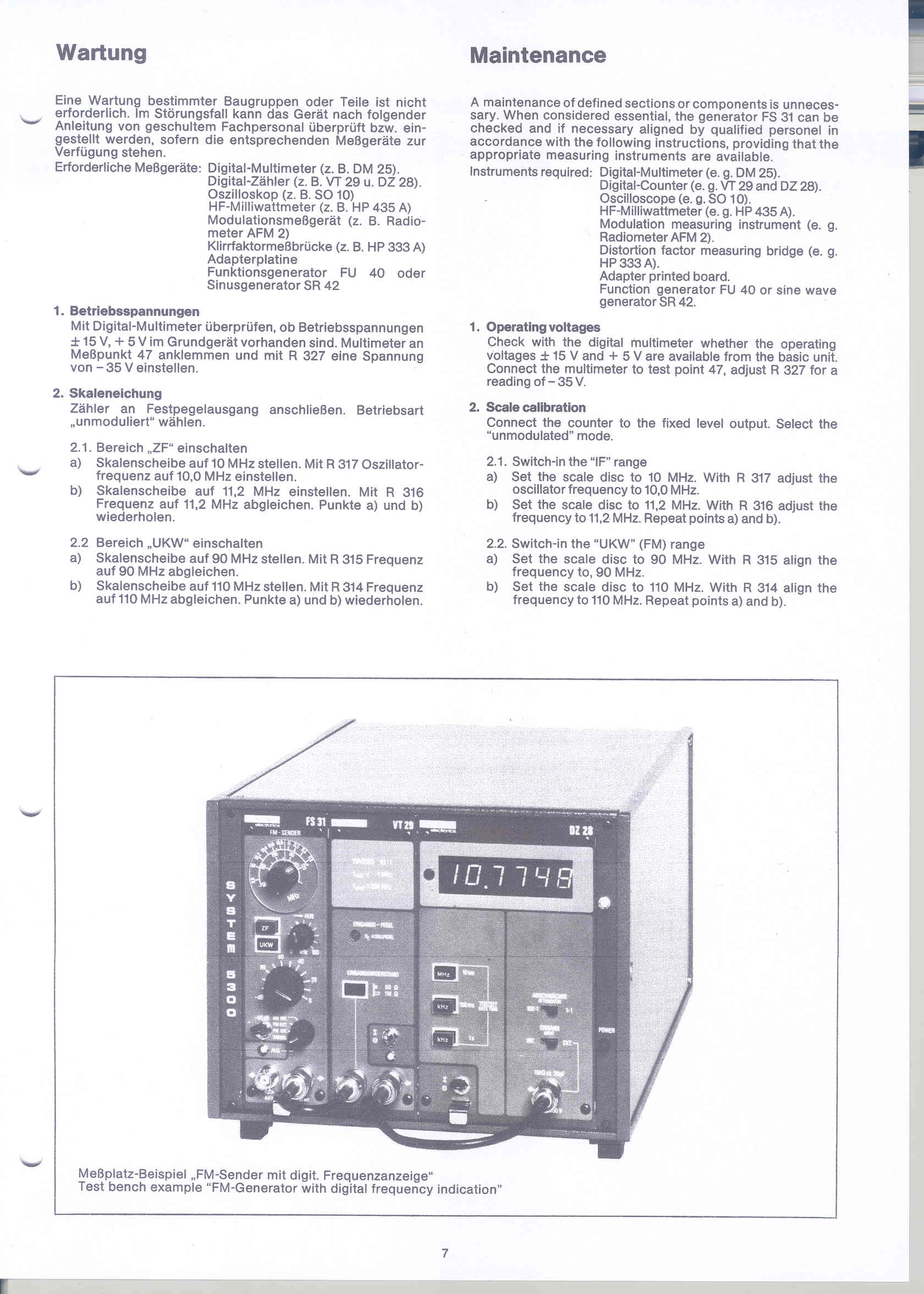

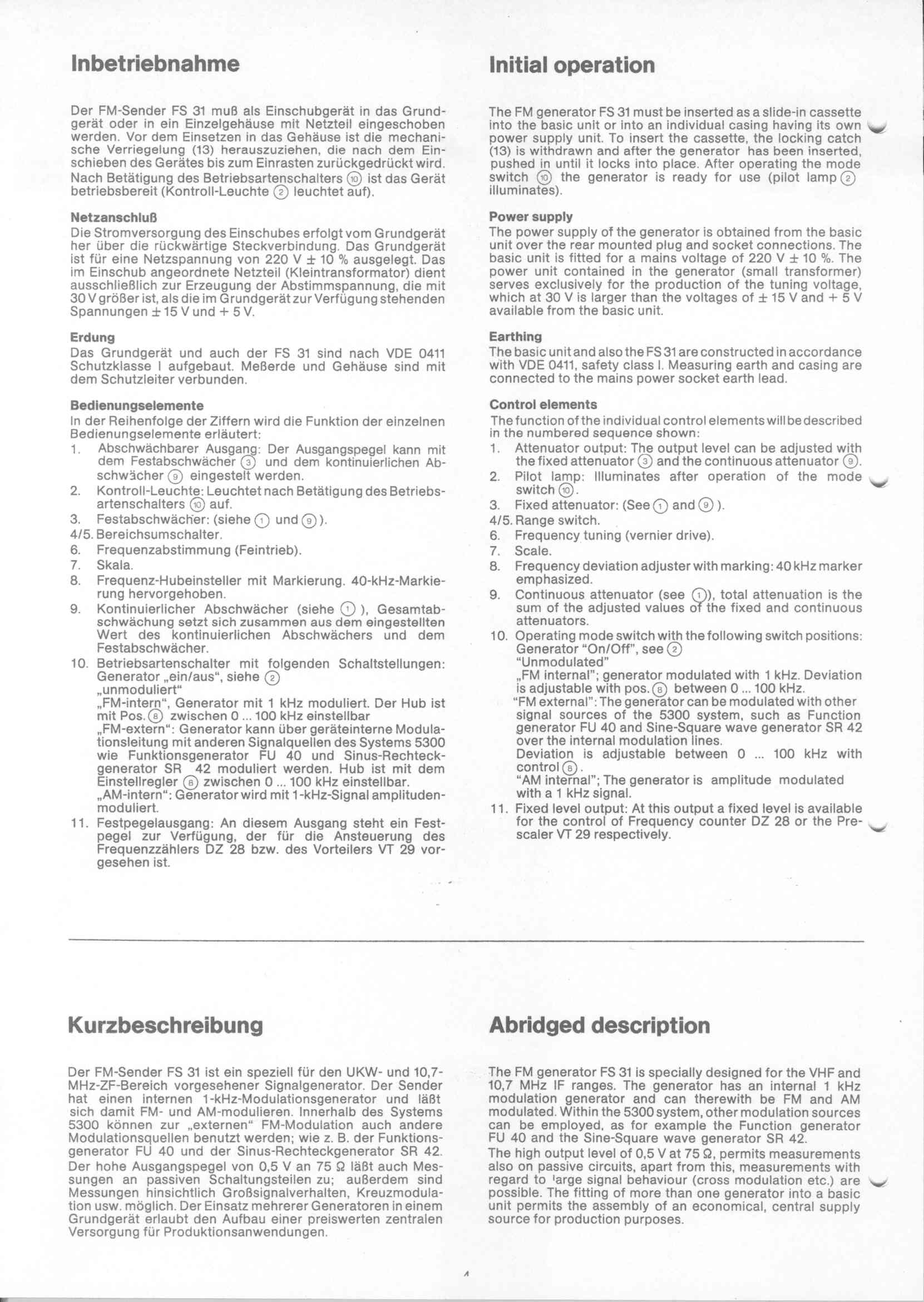

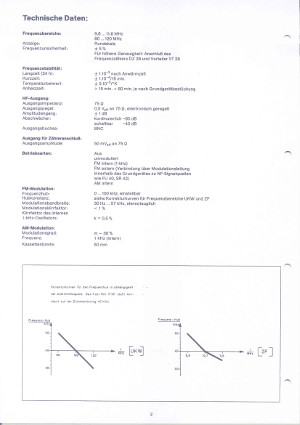

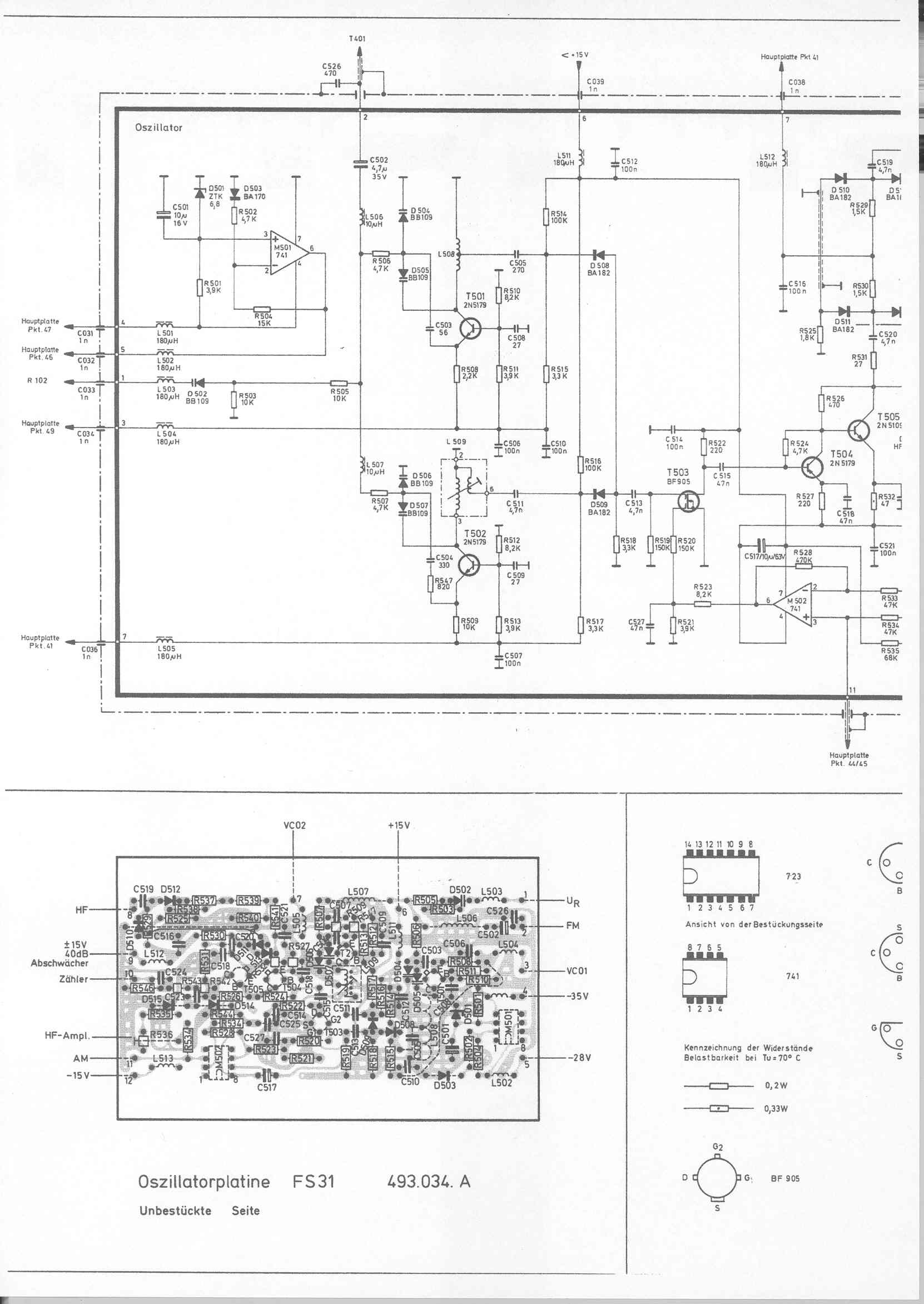

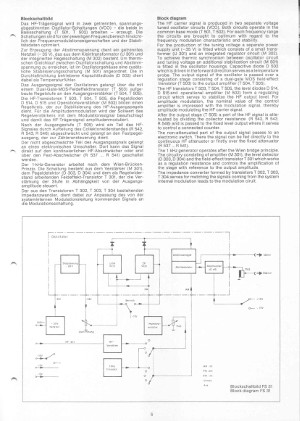

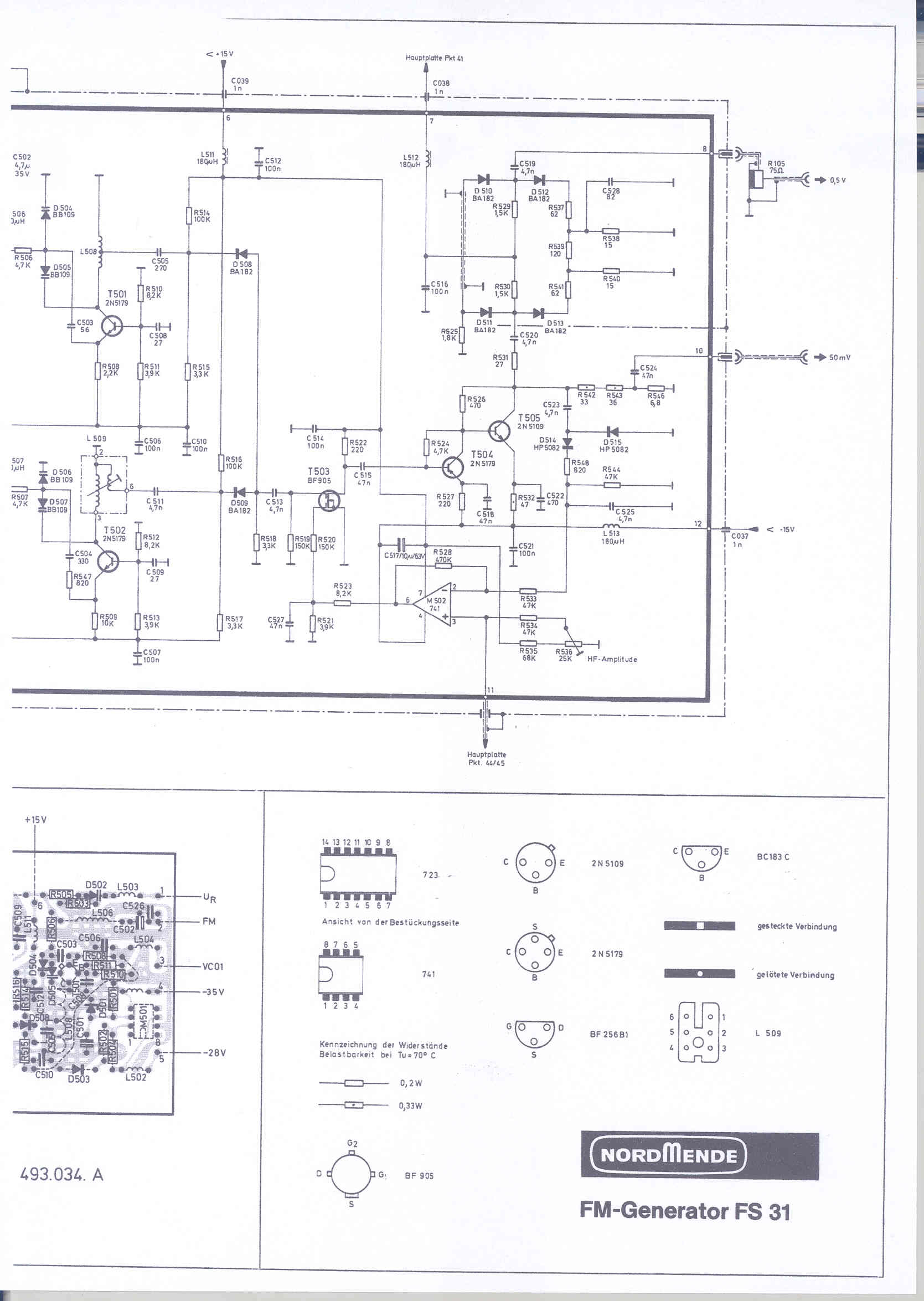

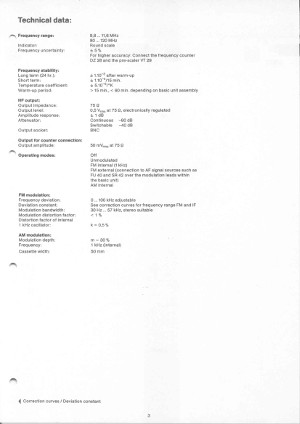

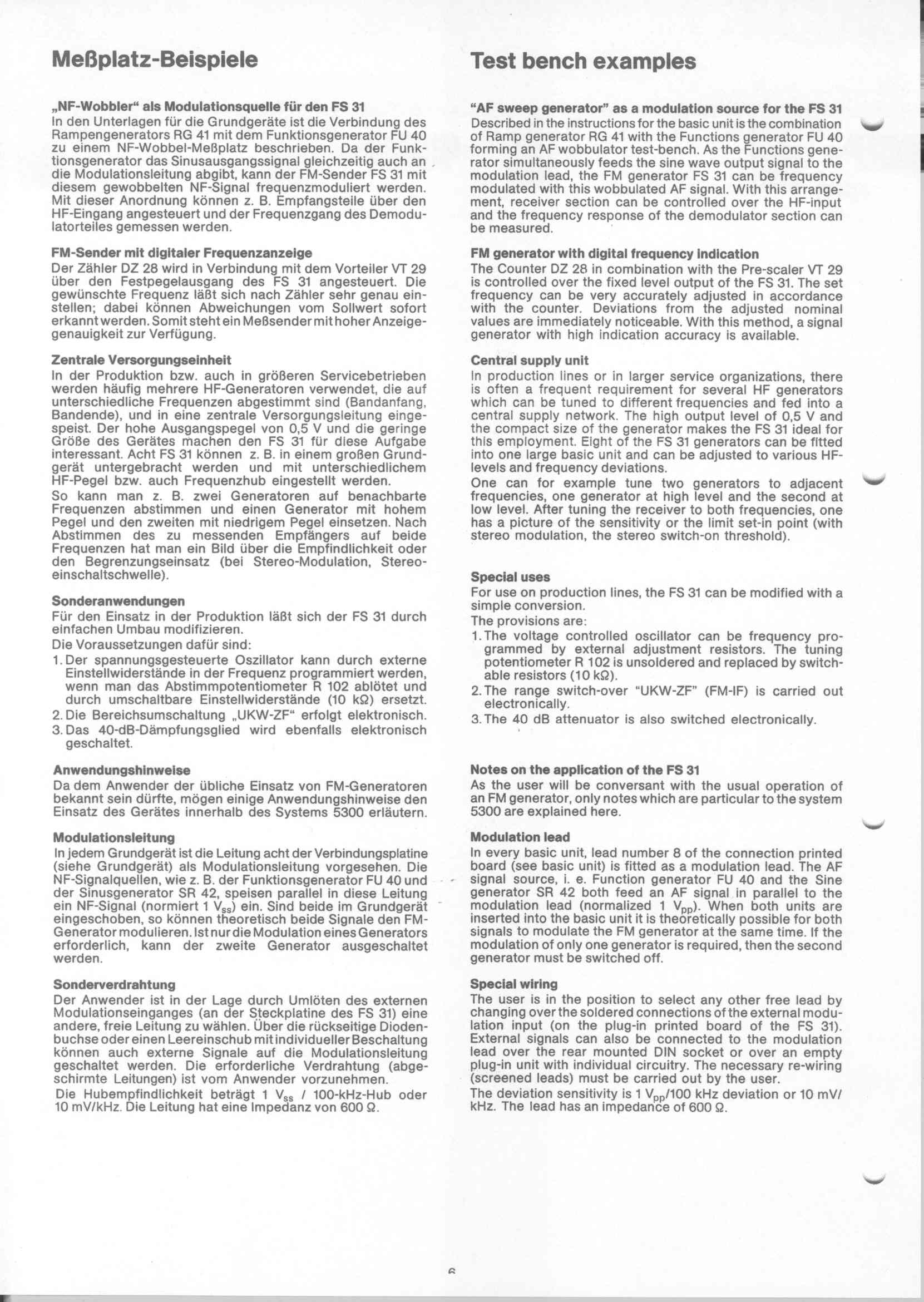

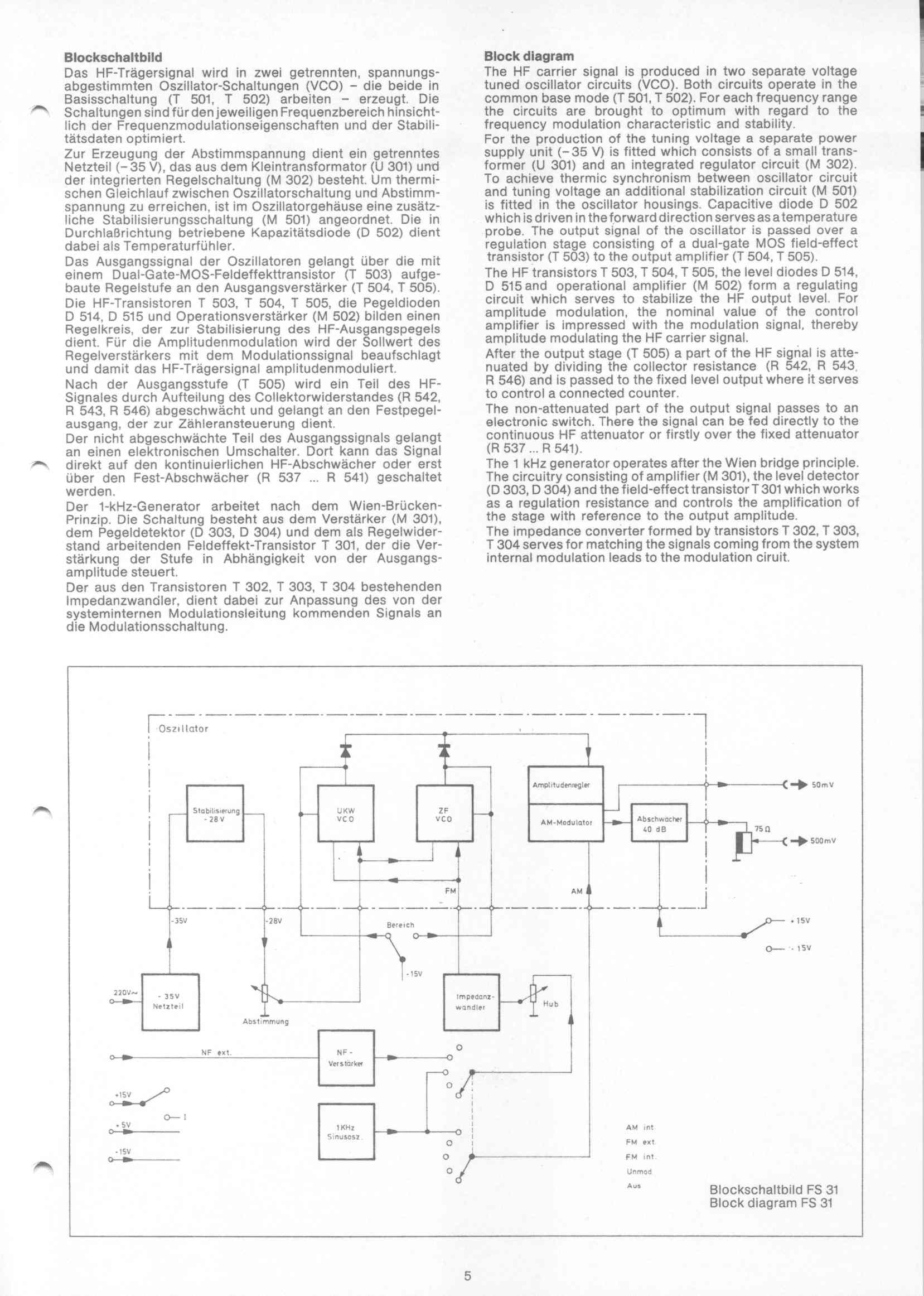

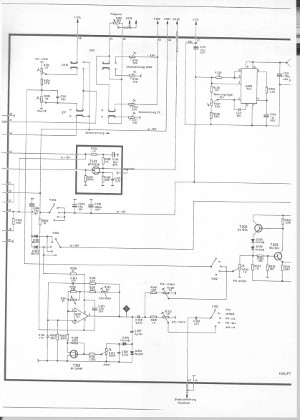

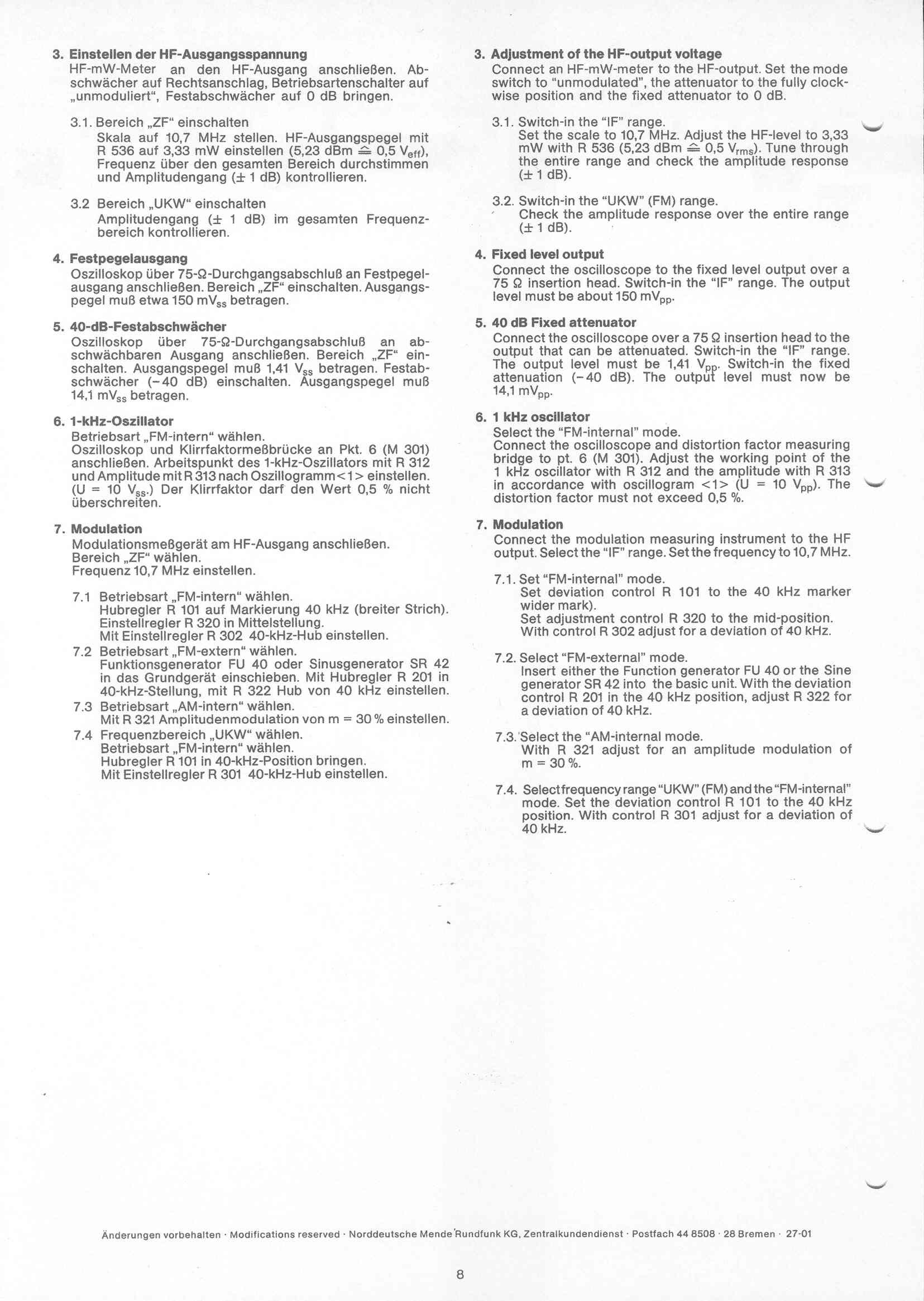

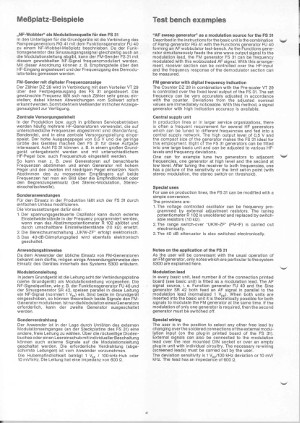

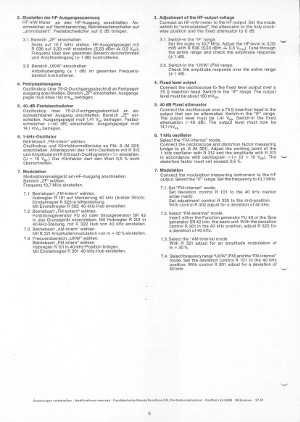

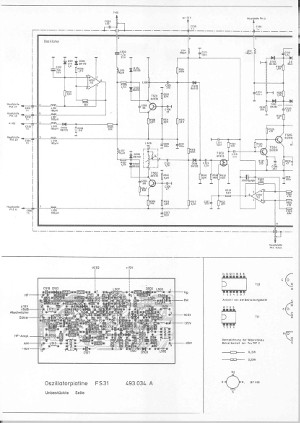

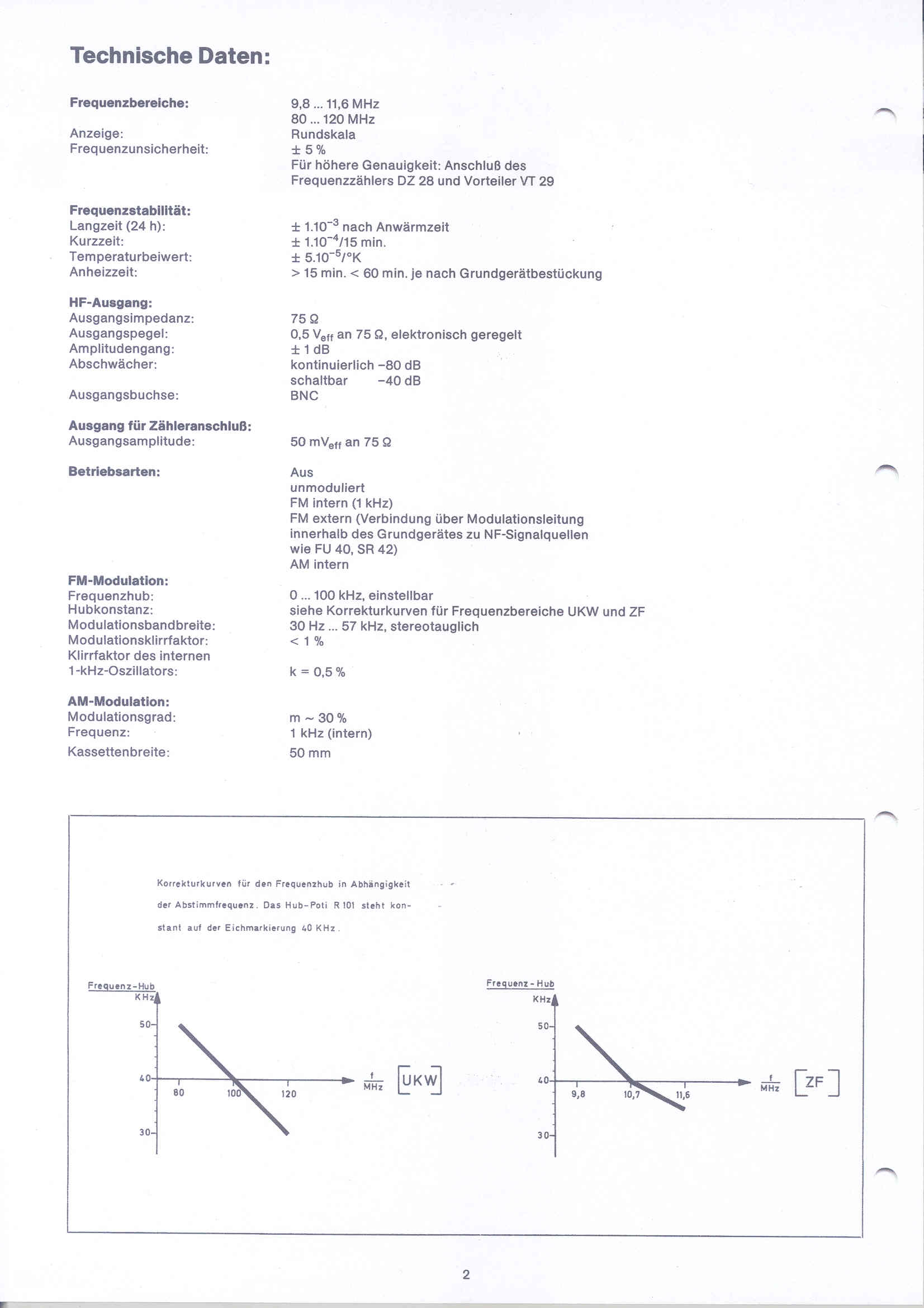

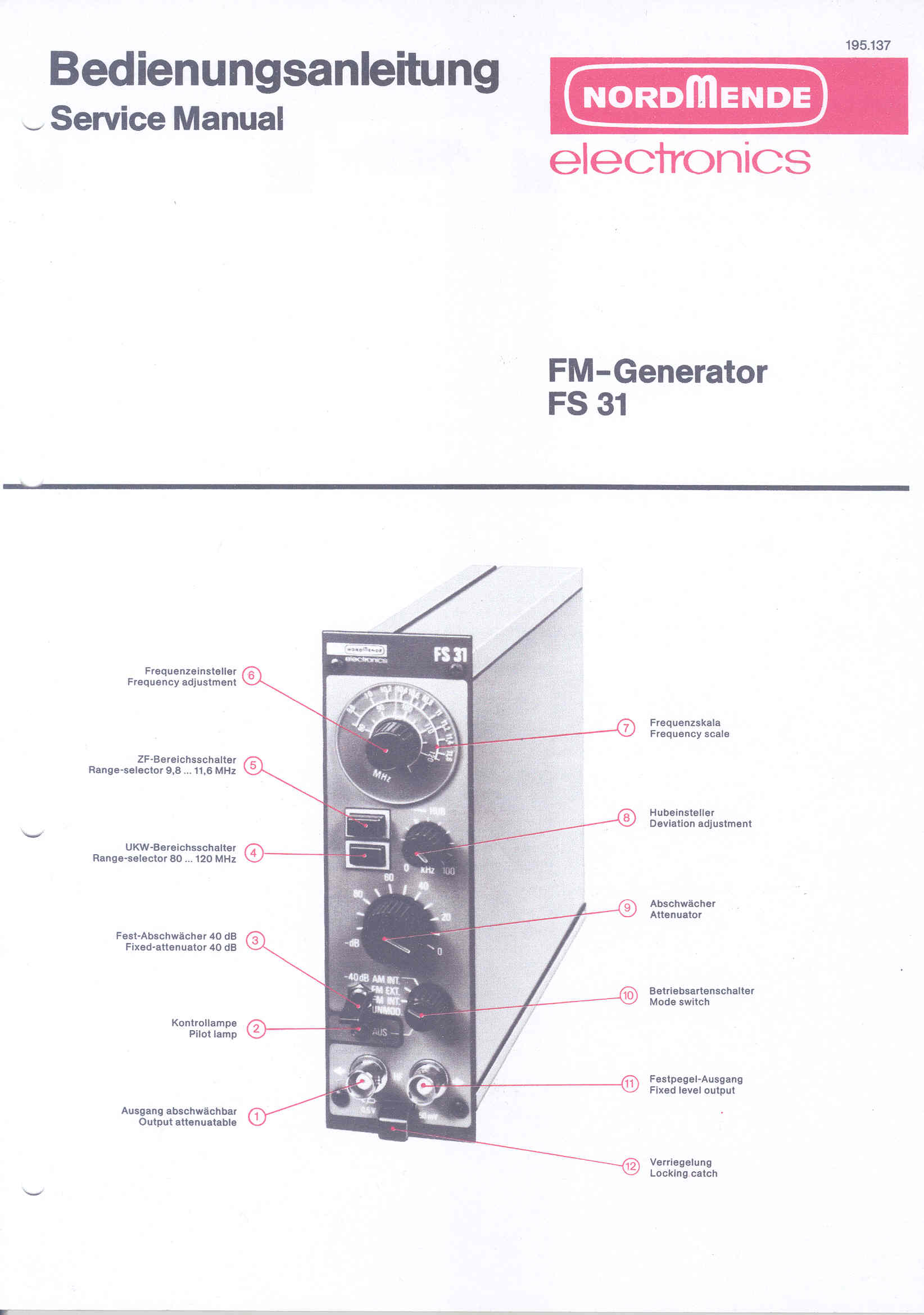

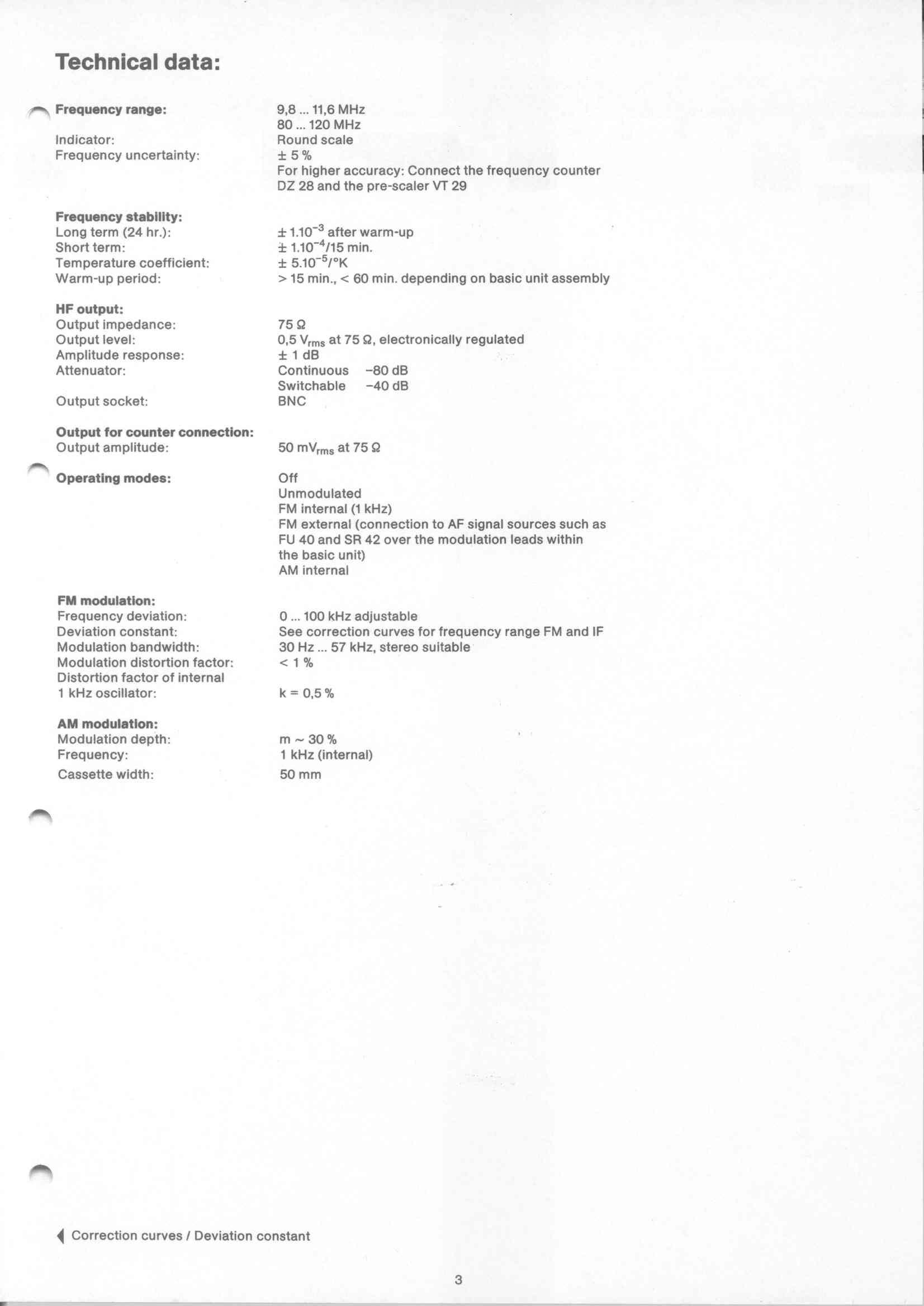

Das Modul war bei meiner Erstausstattung dabei und läuft seitdem einwandfrei. Leider waren Bedienungsanleitung und die Schaltungsunterlagen verlorengegangen. Im April fand ich bei ebay einen Anbieter, der einen Meßplatz unter anderem mit einem FS31 anbot und auf meine Bitte hin kopierte er mir die Bedienungs- und Serviceanleitung. Übrigens auch die vom DM25. Netterweise für mich auch noch kostenlos. Mein Dankeschön dafür geht an Herrn Schlüter in Dortmund.

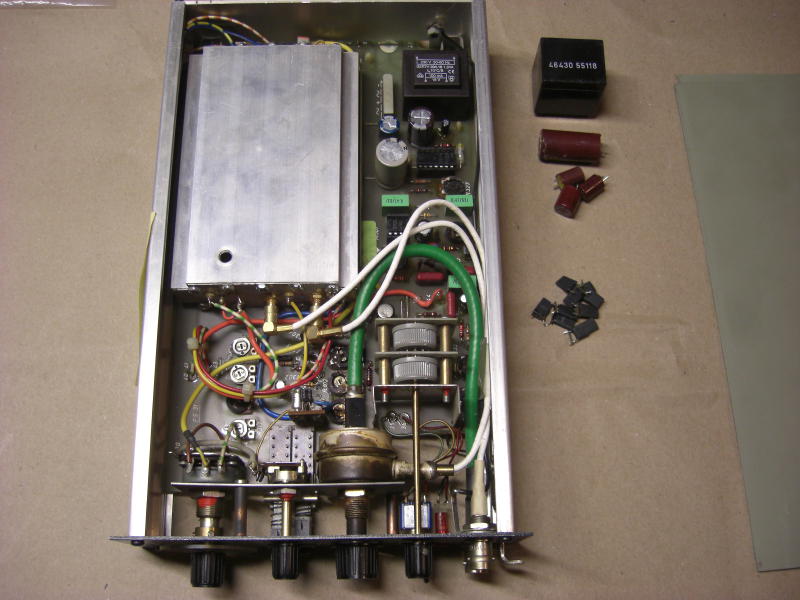

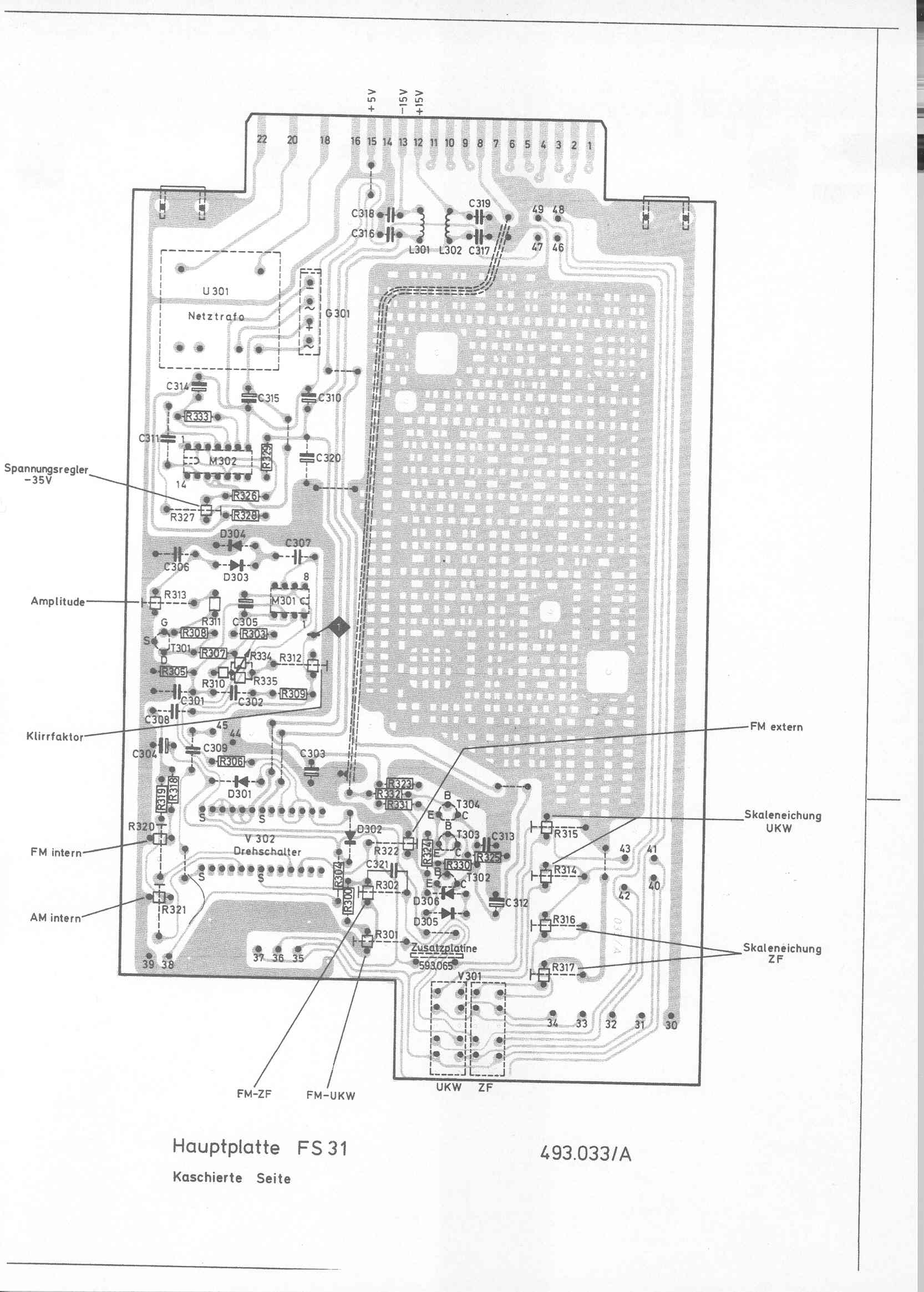

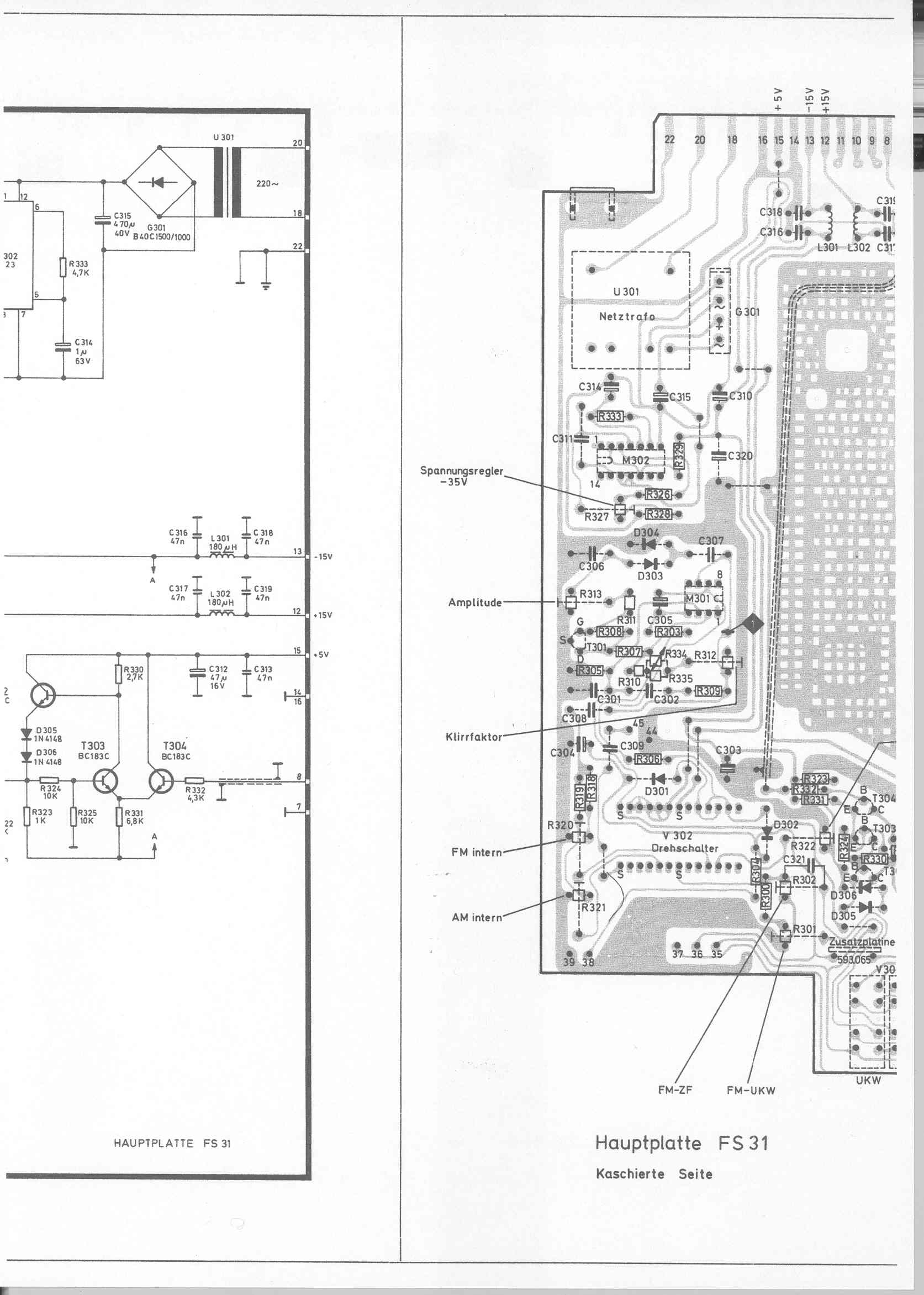

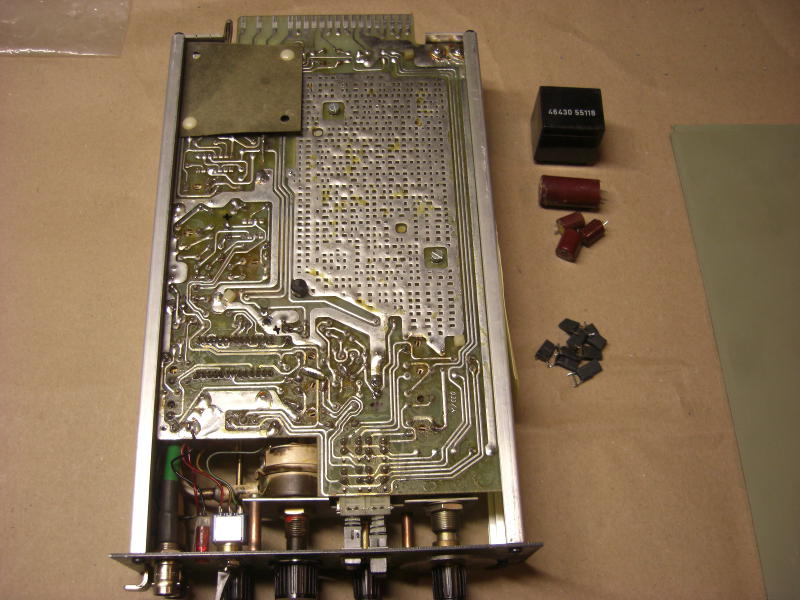

Im Oktober 2016 gelang es, bei einem Internetauktionshaus ein Modul diesen Typs zu ersteigern. Bei der Durchsicht fiel auf, daß die Abstimmspannung fehlte. Der Trafo dafür hatte eine Unterbrechung der Primärwicklung. Ersatz gab es bei Reichelt (230V, 1,8VA, 18V, 100mA). Der Printtrafo paßt ins Rastermaß, nur muß auf der Sekundärseite eine Brücke vom Anschluß des Trafos zum Anschluß des Gleichrichters gezogen werden. Auch wurden die Elkos ausgewechselt, sowie die schwarzen 100nF Kondensatoren.
