Nordmende S5300 Grundgerät A

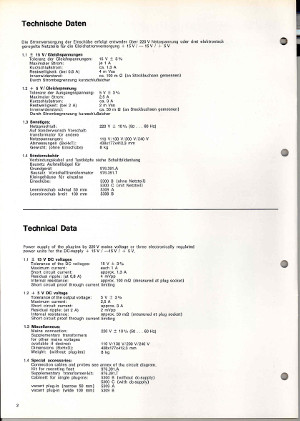

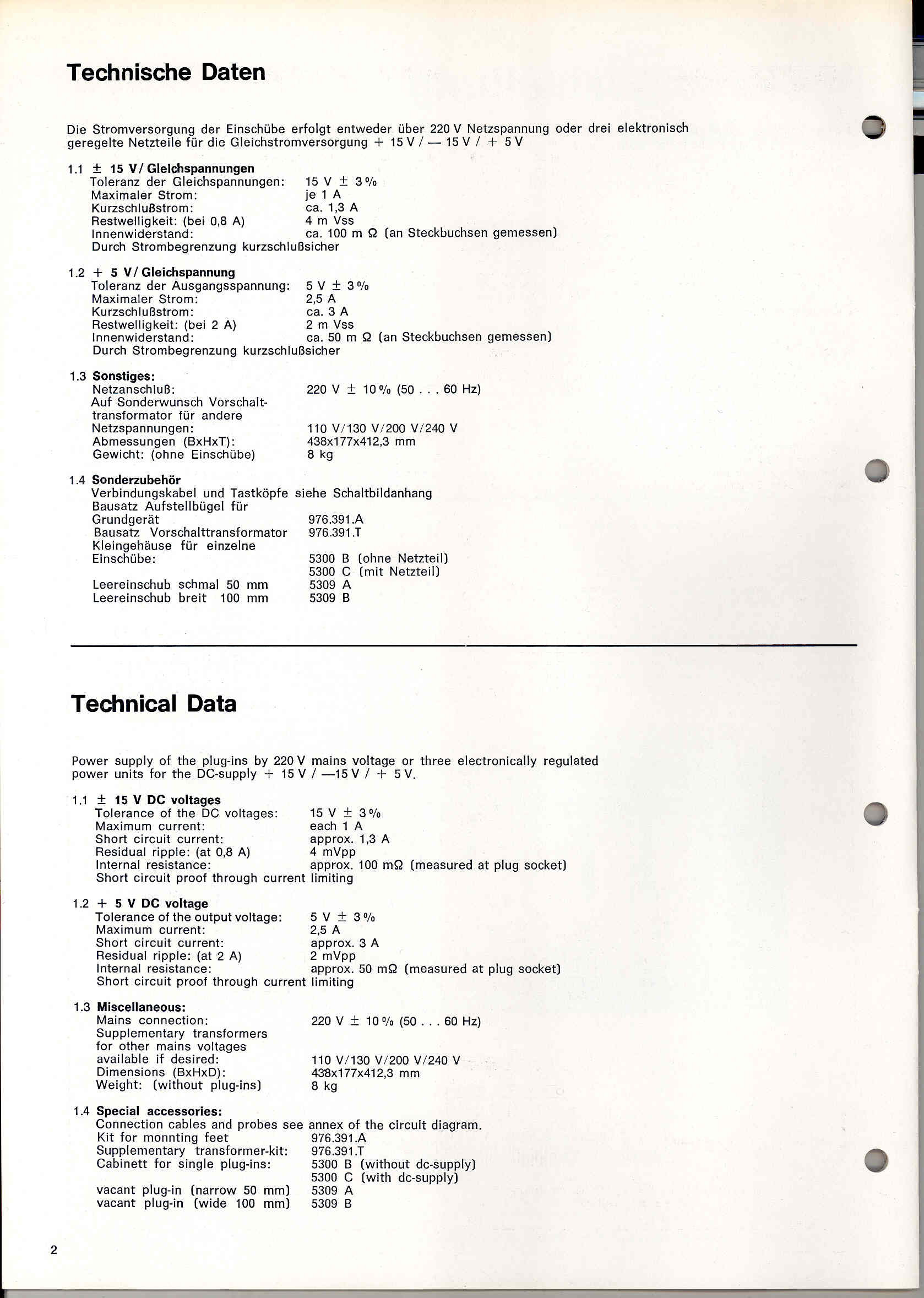

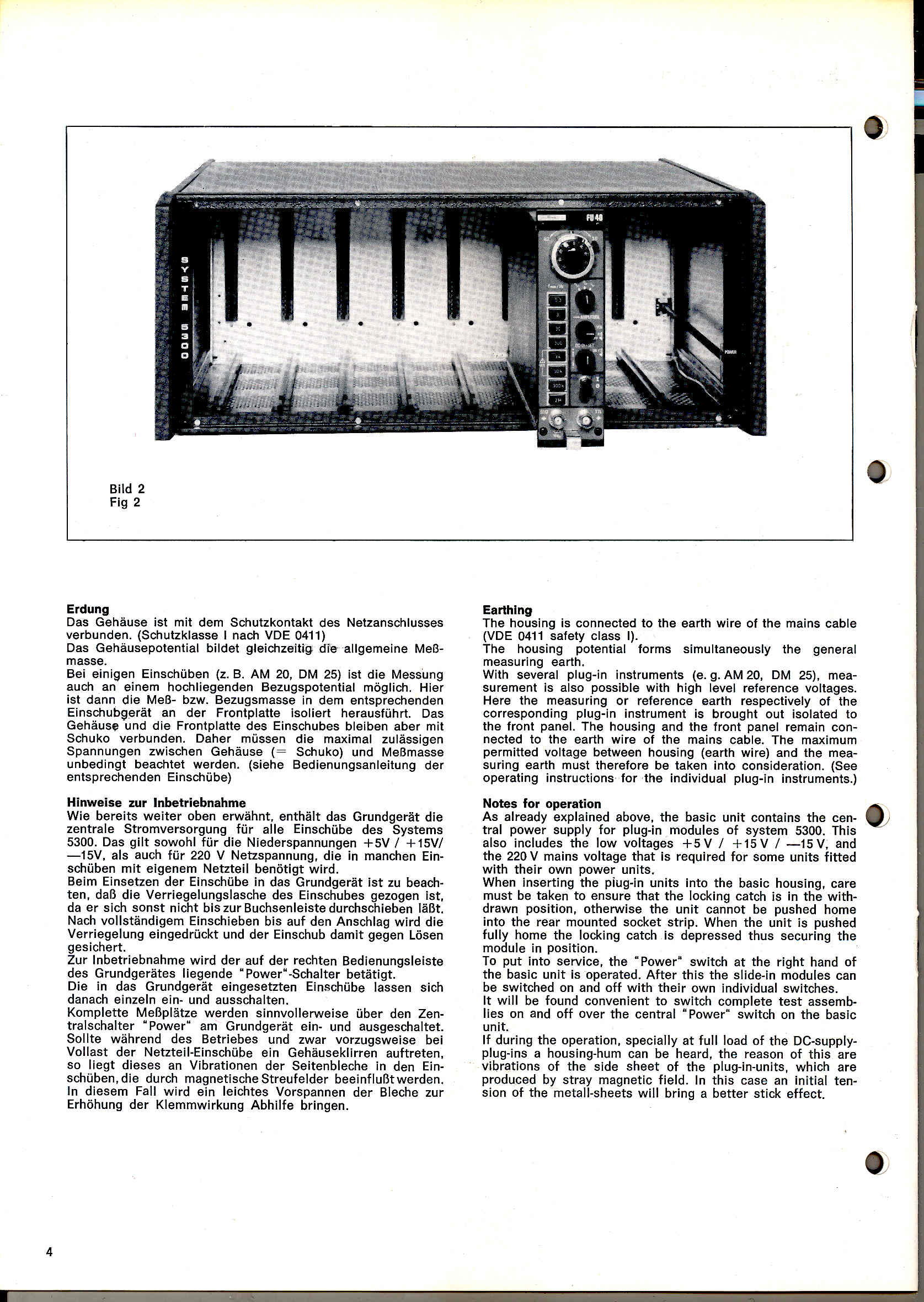

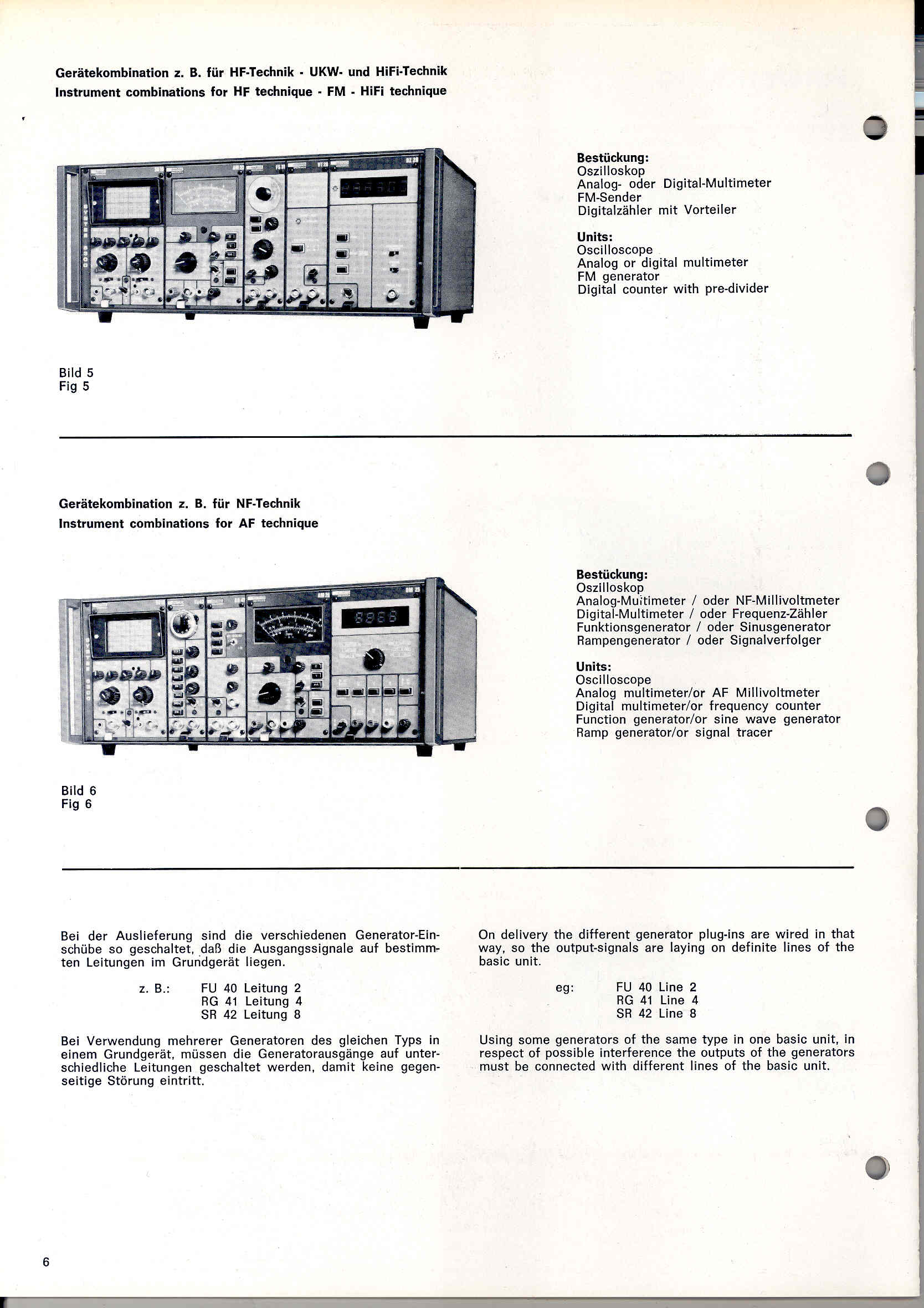

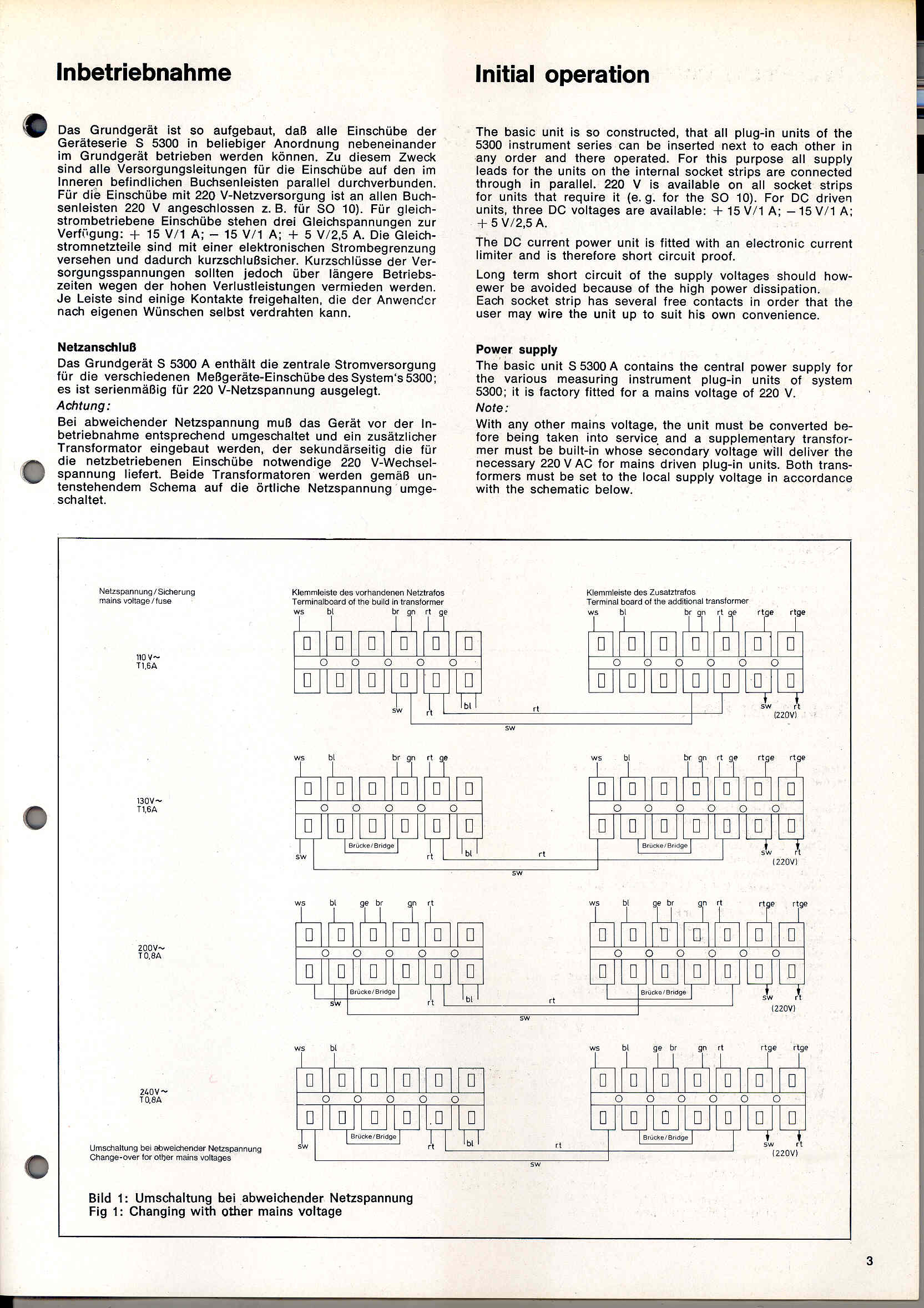

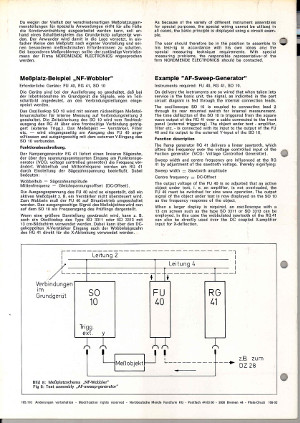

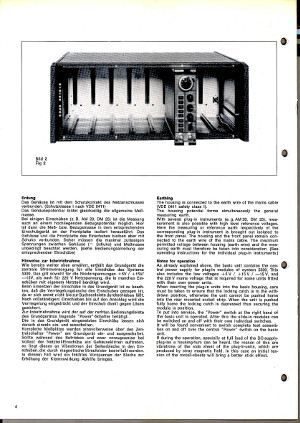

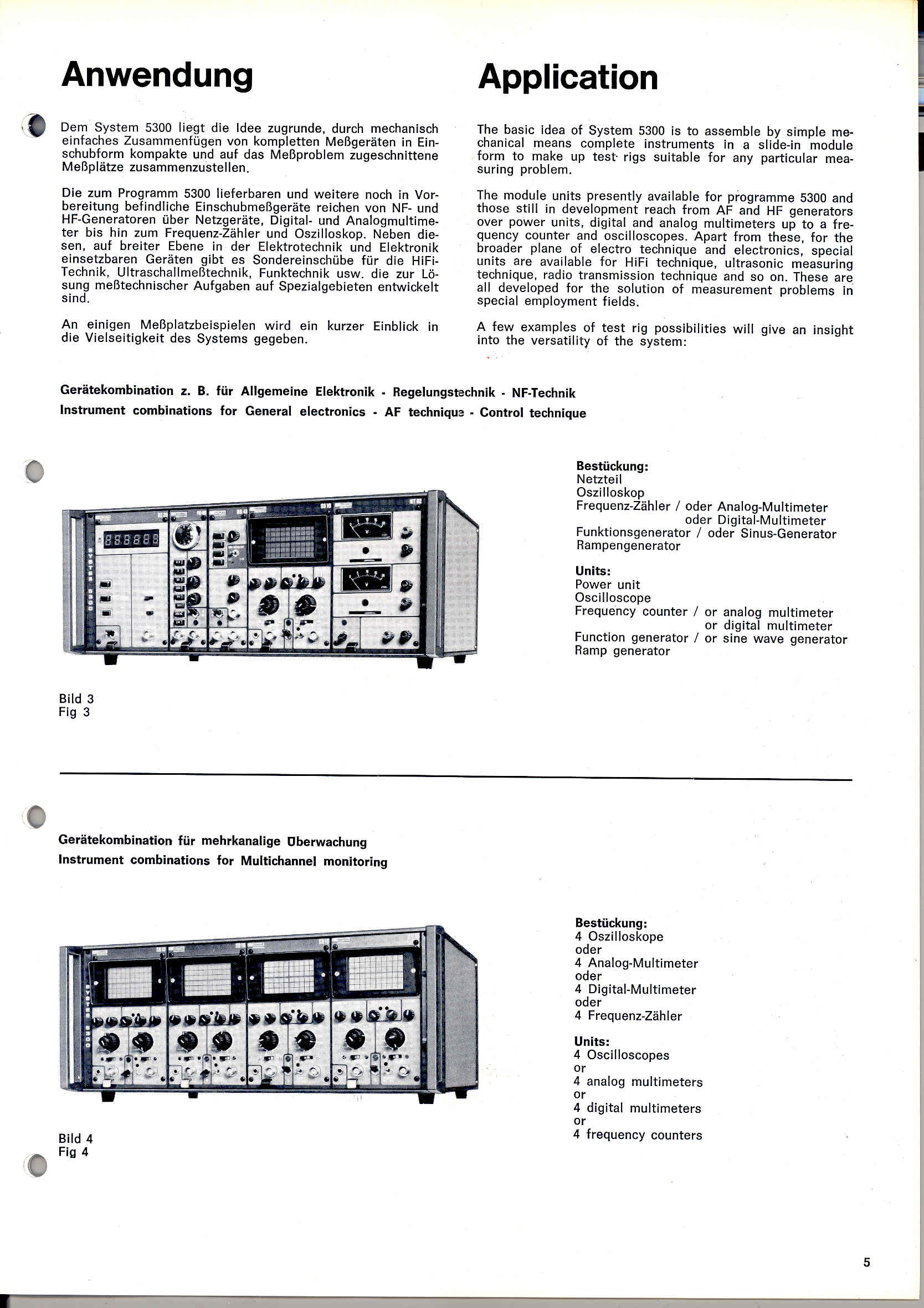

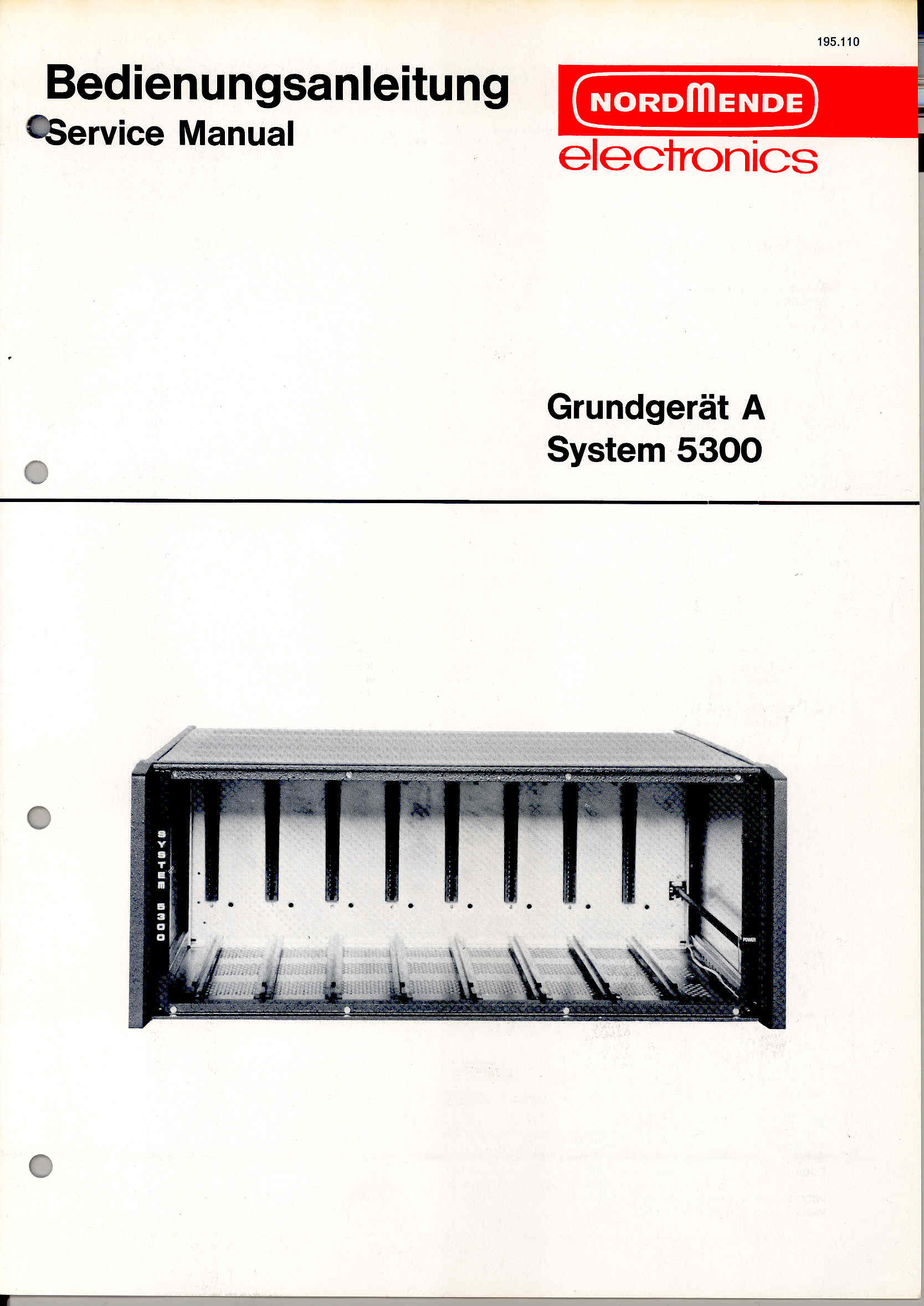

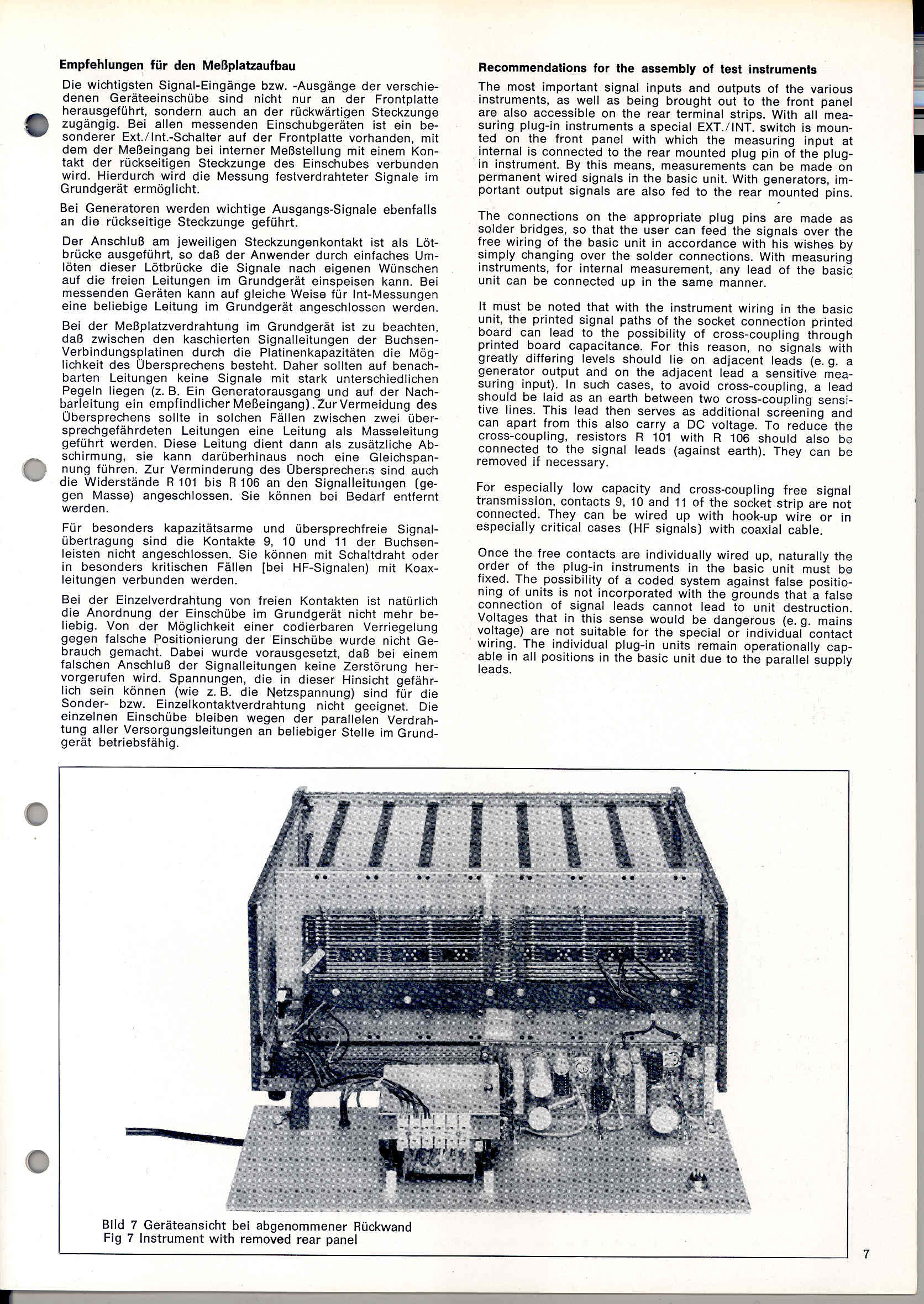

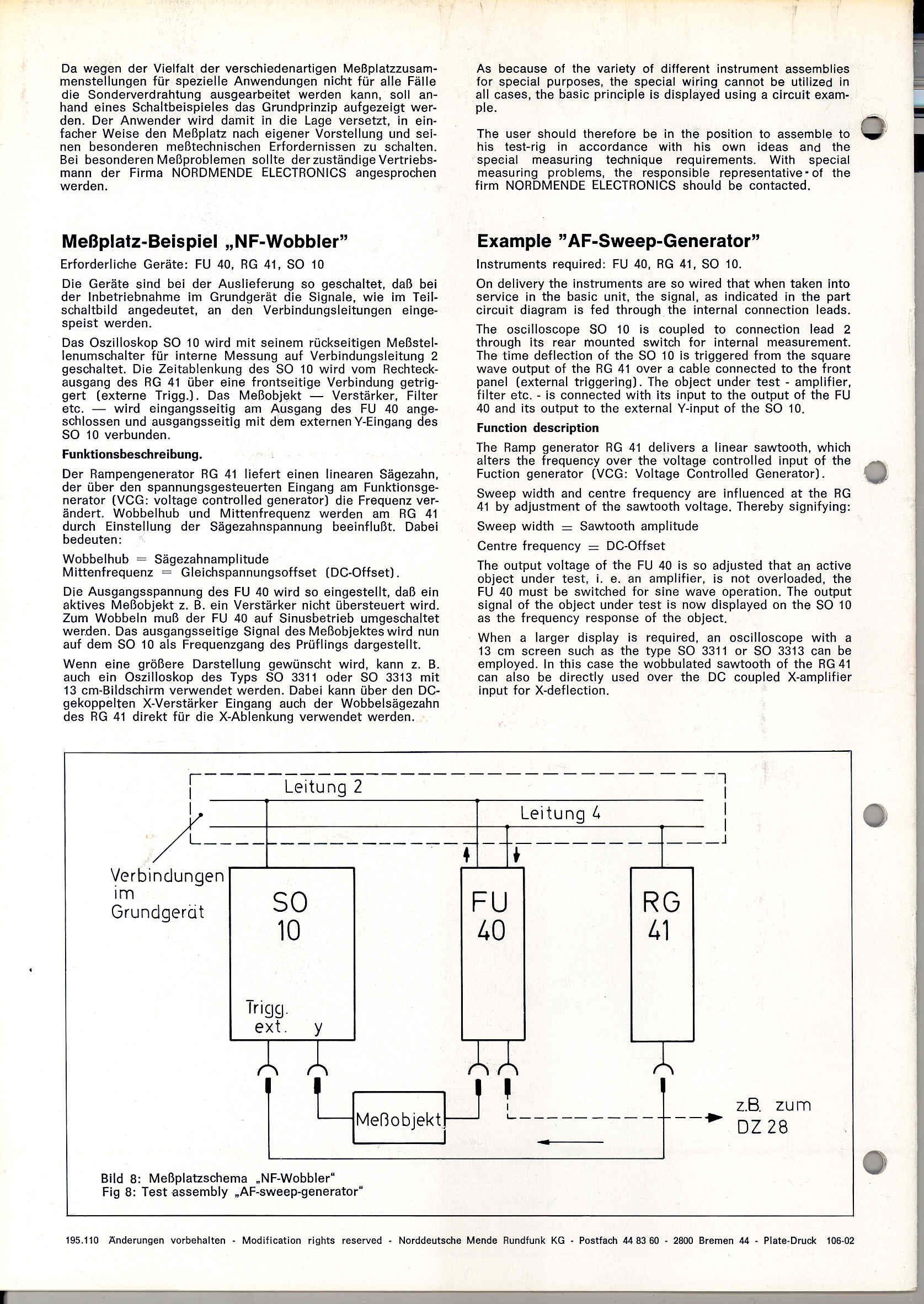

Das Grundgerät A ist die Seele vom System. Es verfügt über 4 Steckplätze für 100mm-Module bzw 8 Steckplätze für 50mm-Module. Gemischte Bestückung ist auch möglich. Nur sollten 400mm nicht überschritten werden, sonst wird es eng. Zur Versorgung der Module hat das Gerät ein Netzteil mit +5V, +15V und -15V und die 220V werden für Module mit diesem Bedarf durchgeschleift. Auf der rechten Seite der Frontplatte wird der Netzschalter des Geräts über eine Kunststoffstange betätigt. Dieser Netzschalter ist ein Schwachpunkt, denn die Rastmechanik verschleißt mit der Zeit und rastet nicht mehr oder der Schalter klemmt. Es gibt jedoch ein preisgünstiges Ersatzteil bei www.elv.de . Ein Schalter von der Firma Schadow mit der Bestellnummer 68-001270. Dieser paßt in die Aufnahme, nur müssen die Anschlüsse nach dem Einsetzen mit Isolierpapier o.ä. zusätzlich geschützt werden. Hier die Bedienungsanleitung des Geräts:
|
|
|
|
|
|
|
|
|
|

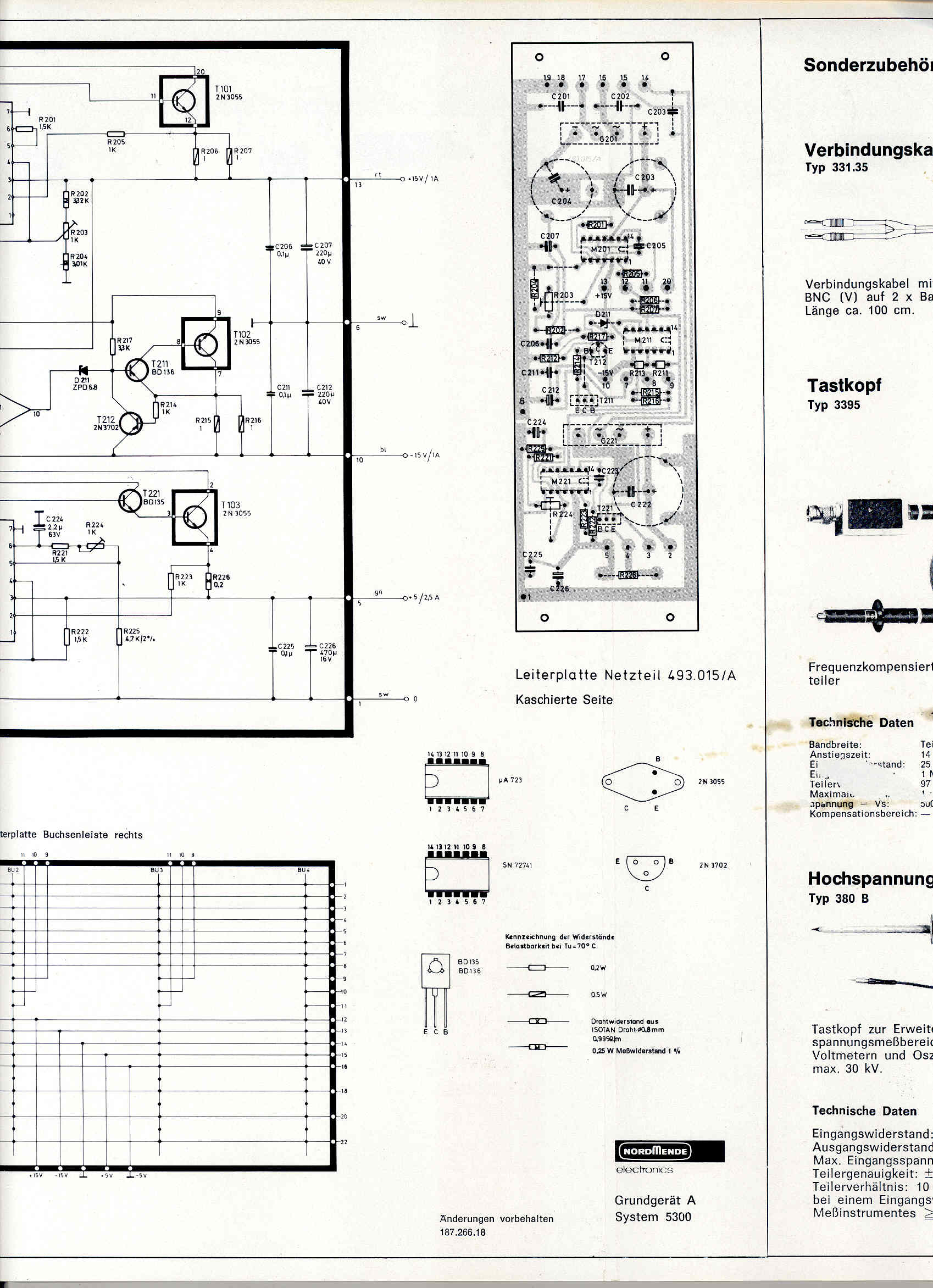

Die Module können über Busleitungen Signale austauschen. Mehrere Grundgeräte können auch untereinander verbunden werden. Dafür braucht es eine Verbindungsleitung mit zwei Steckern DIN 5pol 270Grad MAS6. Für eine erhöhte Zuverlässigkeit können Stecker mit Schraubhülse für die Verriegelung verwendet werden. Hier noch der Schaltplan der Elektronik:
|
|
|

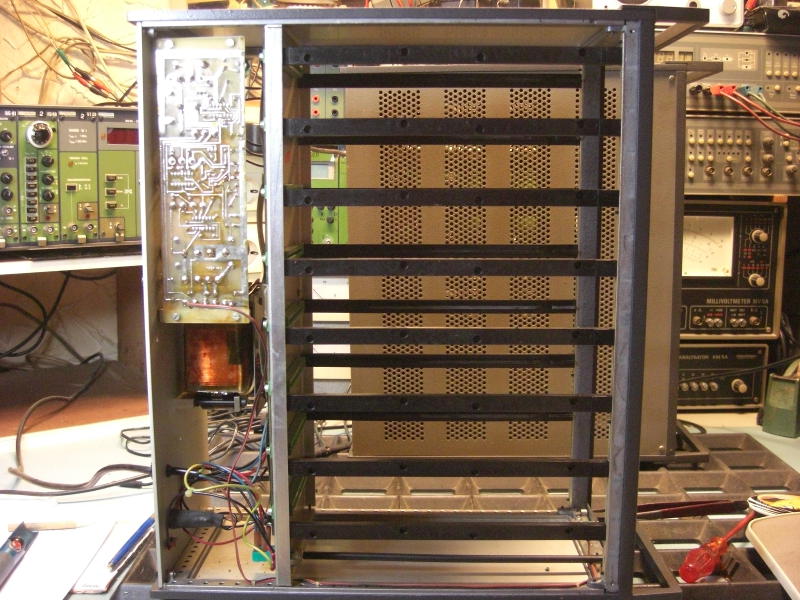

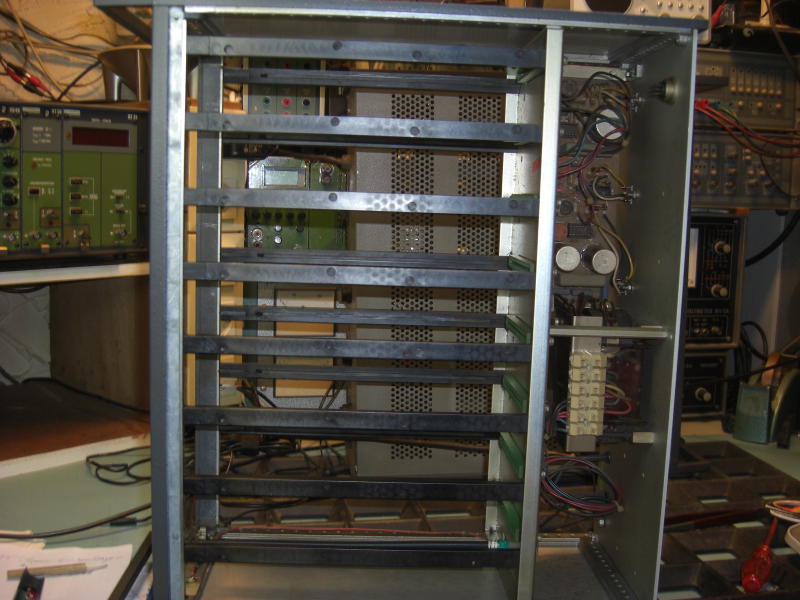

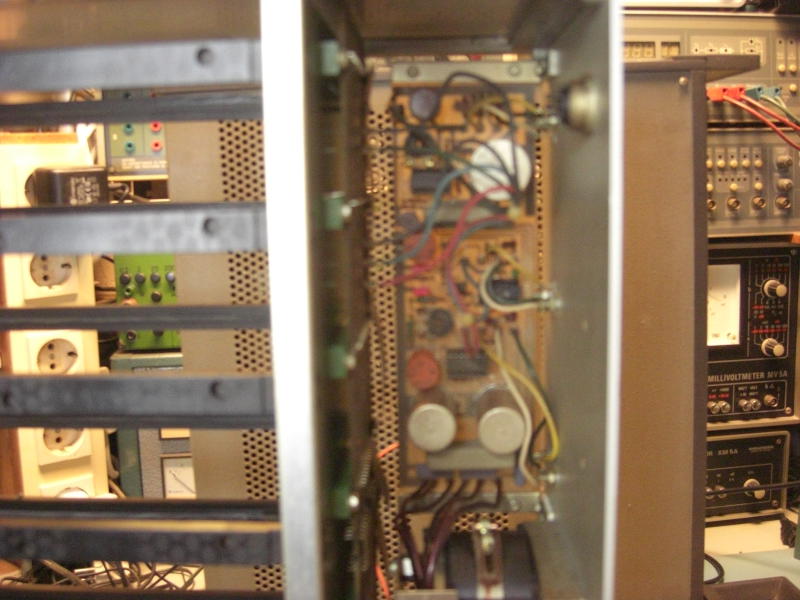

Auf der Platine für die Erzeugung der Versorgungsspannungen des Geräts fanden sich noch einige Elkos, die nicht mehr so gut aussahen, da der Becher gerissen war. Diese wurden gewechselt.
|
|
|
|
|
