Nordmende S5300 Grundgerät C

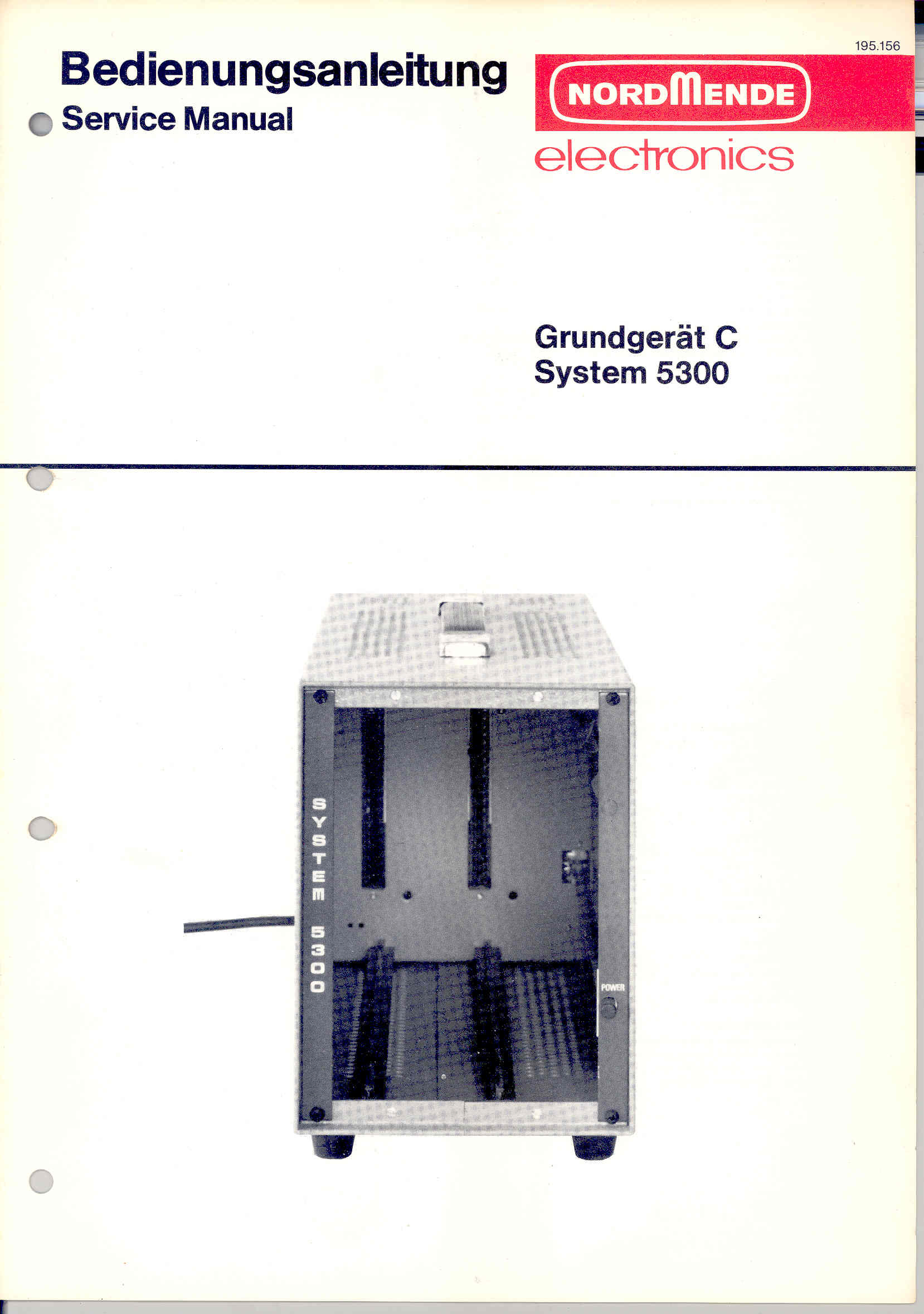

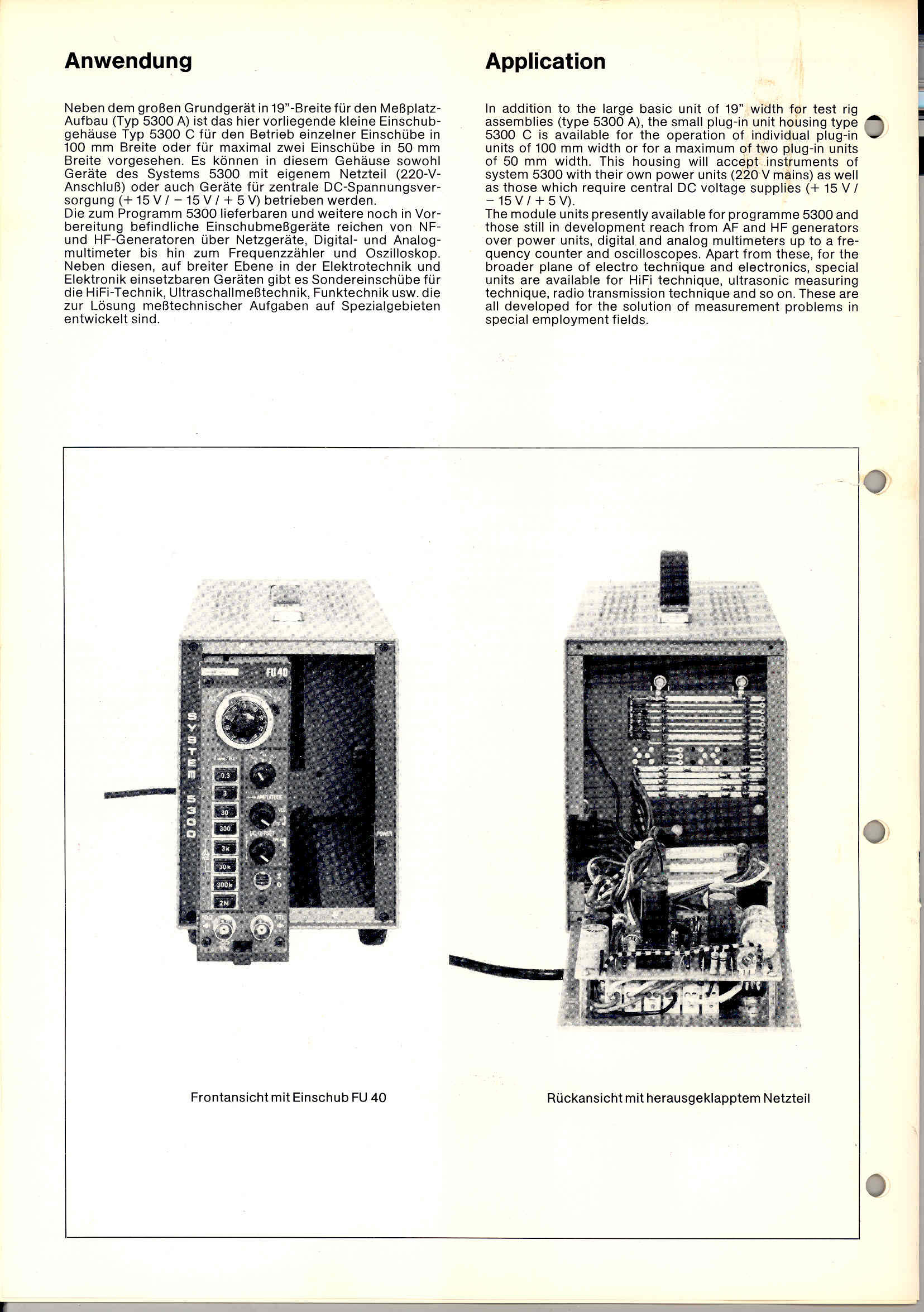

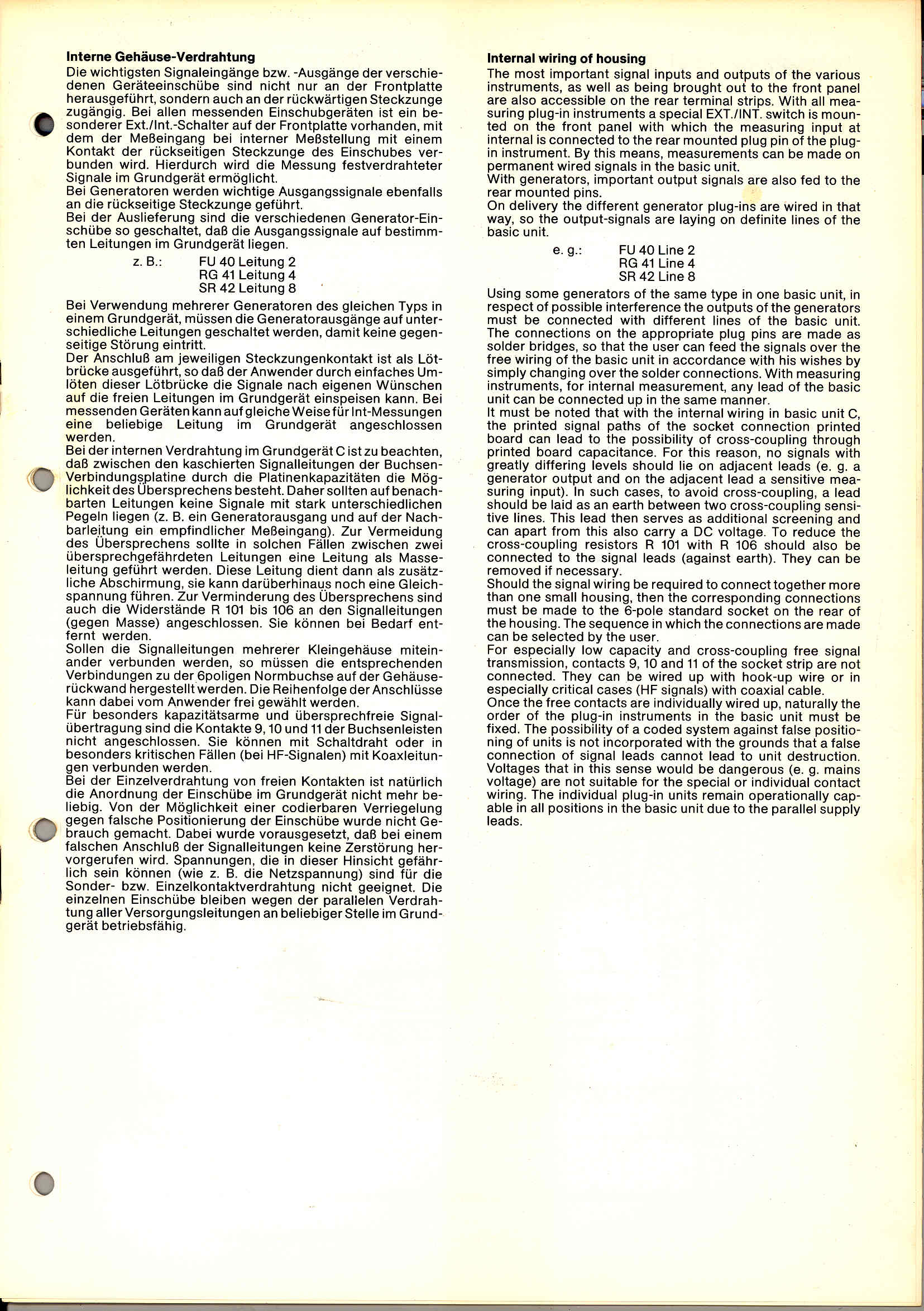

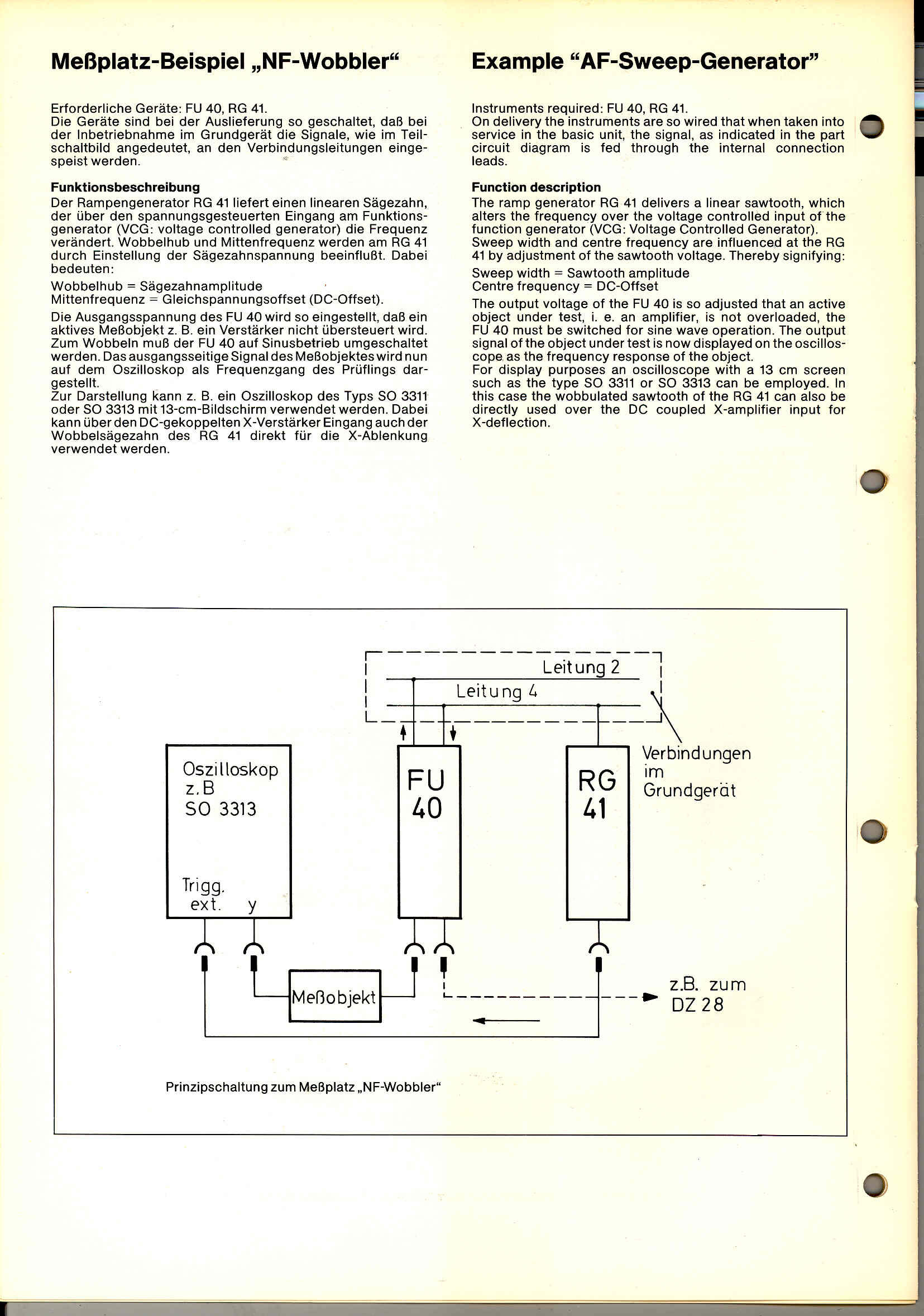

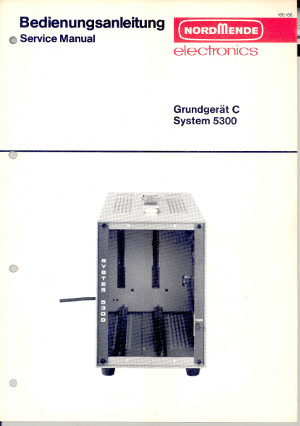

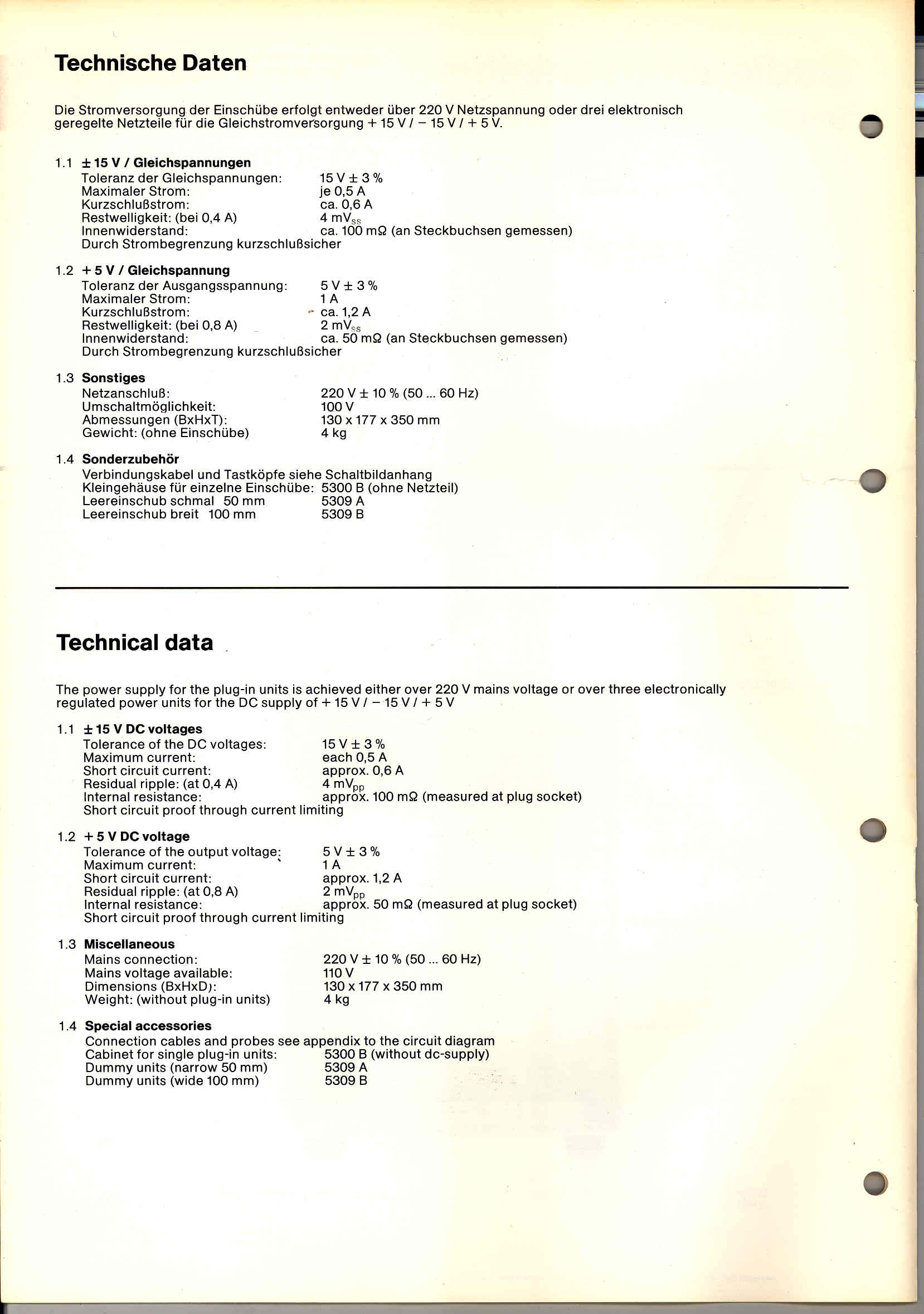

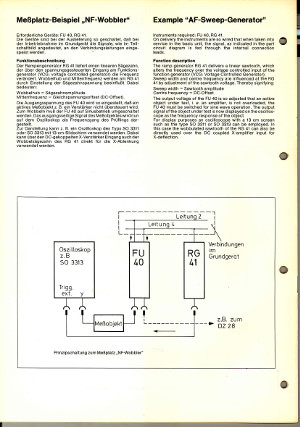

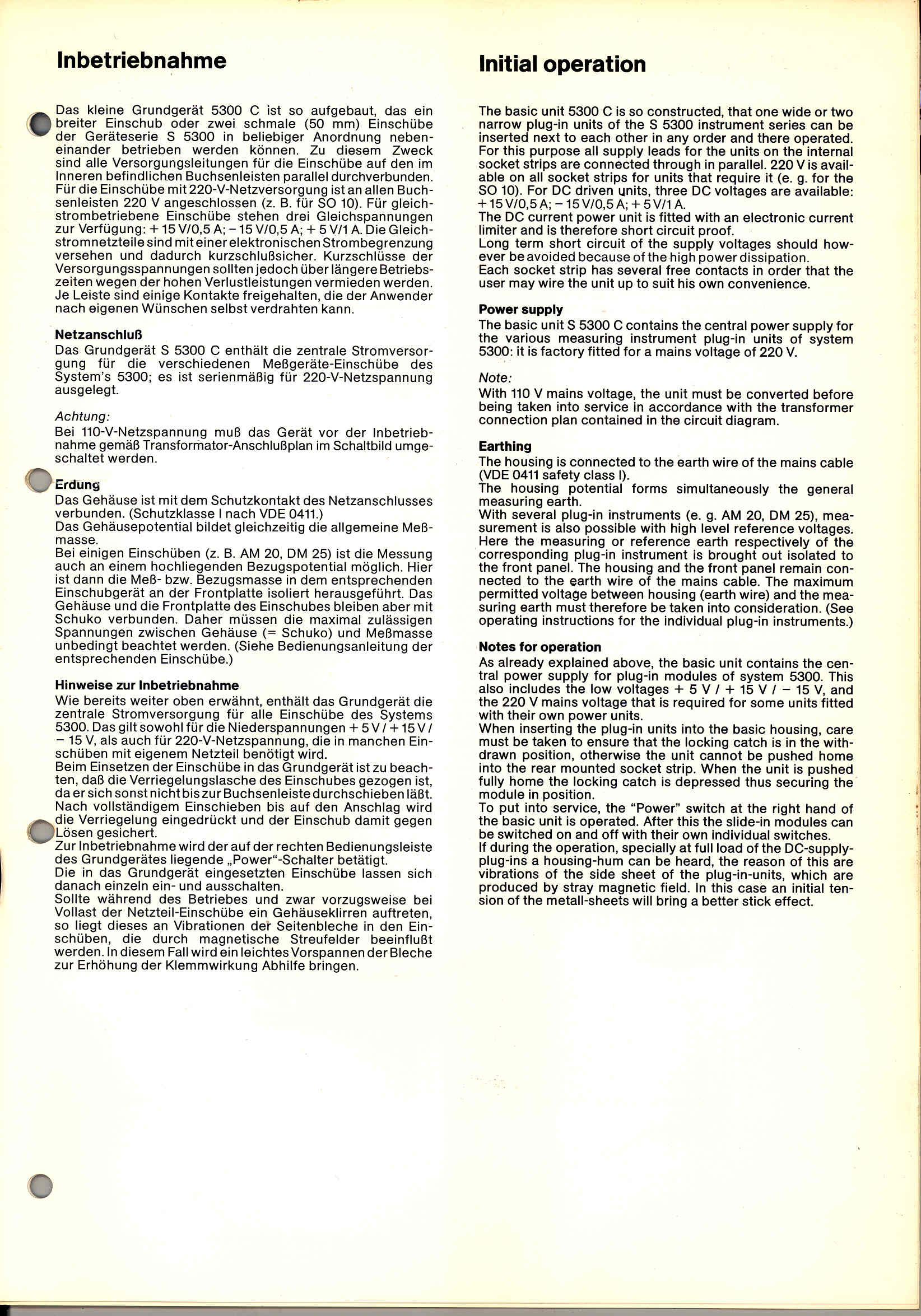

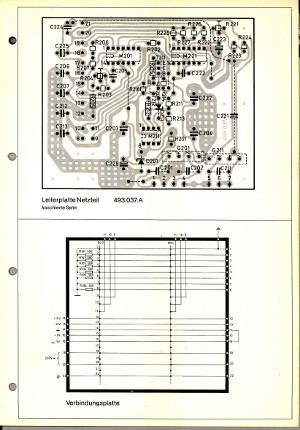

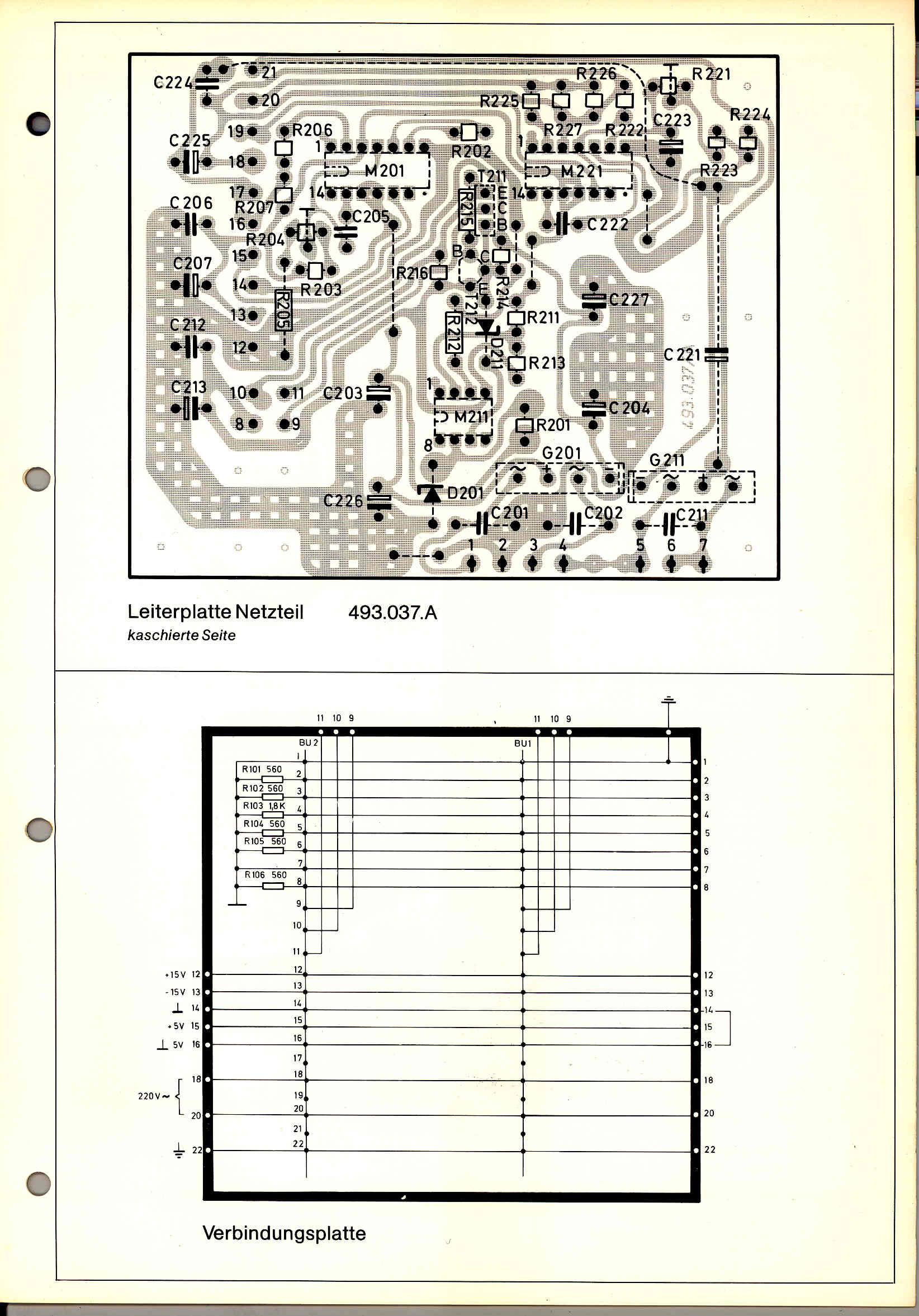

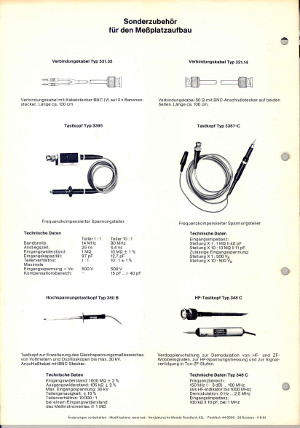

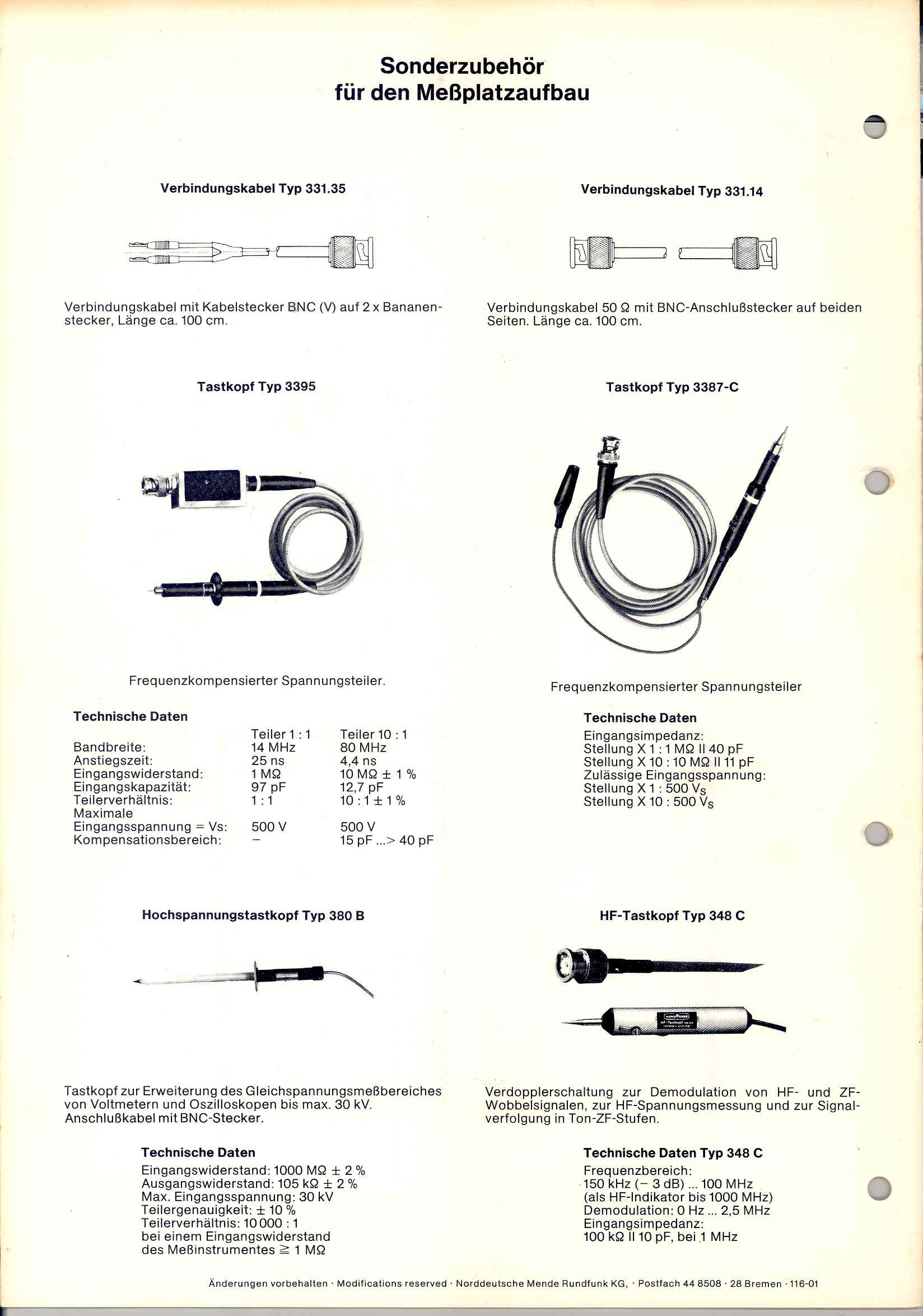

Das Grundgerät C verfügt über einen Steckplatz für ein 100mm Modul bzw. zwei Steckplätze für 50mm Module. Es macht beliebige Einschübe aus diesem System mobil, da es auch über ein Niederspannungsnetzteil verfügt. Erkennbar an dem Stift des Netzschalters auf der rechten Gehäuseseite. Um Signalleitungen dieses Gehäuses mit anderen Gehäusen verbinden zu können, befindet sich auf der Rückseite eine DIN-Buchse 5pol 270 Grad, MAS6. Hier die Bedienungsanleitung:
|
|
|
|
|
|
|
|
|
|

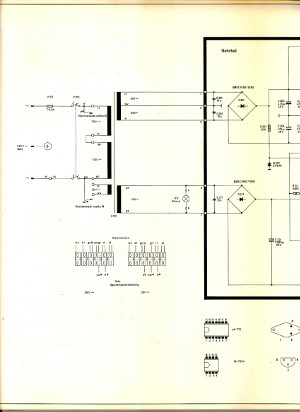

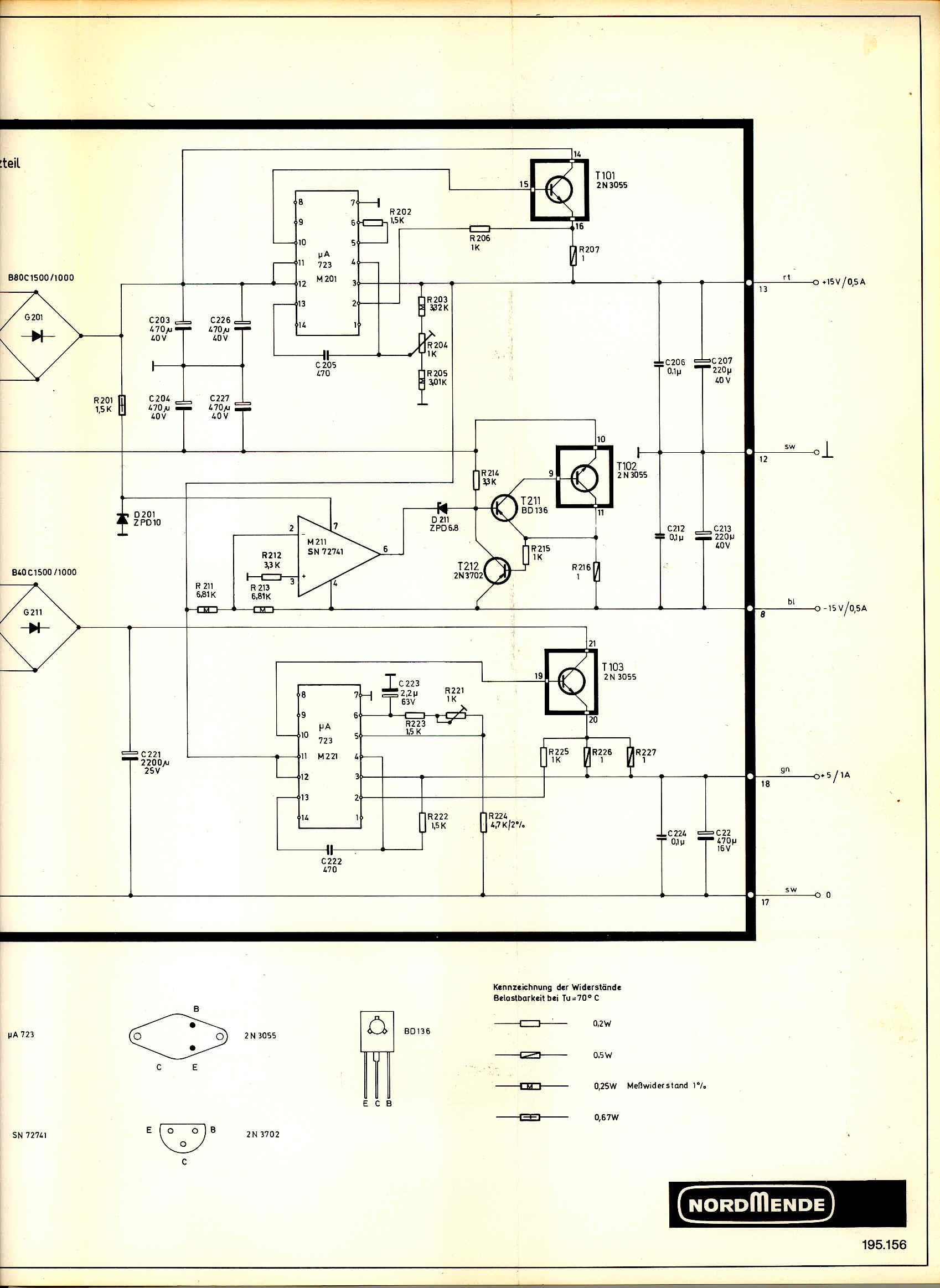

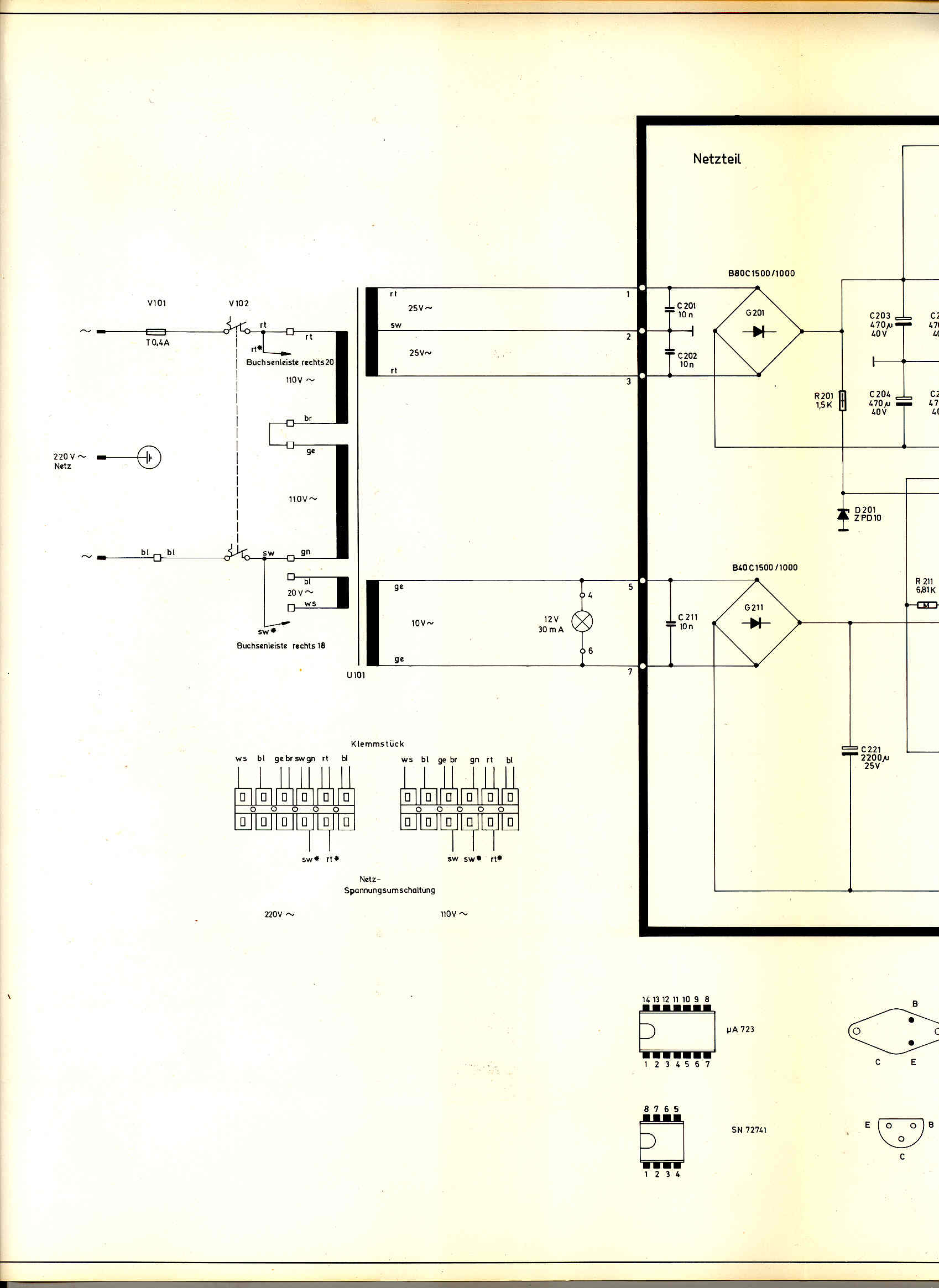

Hier noch der Schaltplan:
|
|
|
