Nordmende S5300 Rampengenerator RG41
Der Rampengenerator erzeugt Frequenzen bis 100Hz und ist eigentlich ein Zusatzgerät zum FU40, um dessen Frequenzverlauf zu beeinflussen. Obwohl nur selten benutzt, funktionierte das Modul einwandfrei.

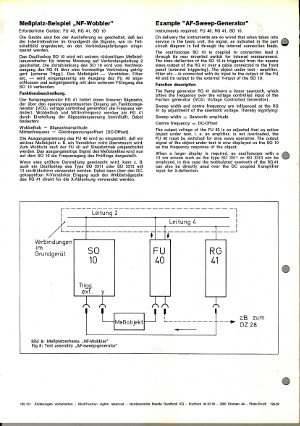

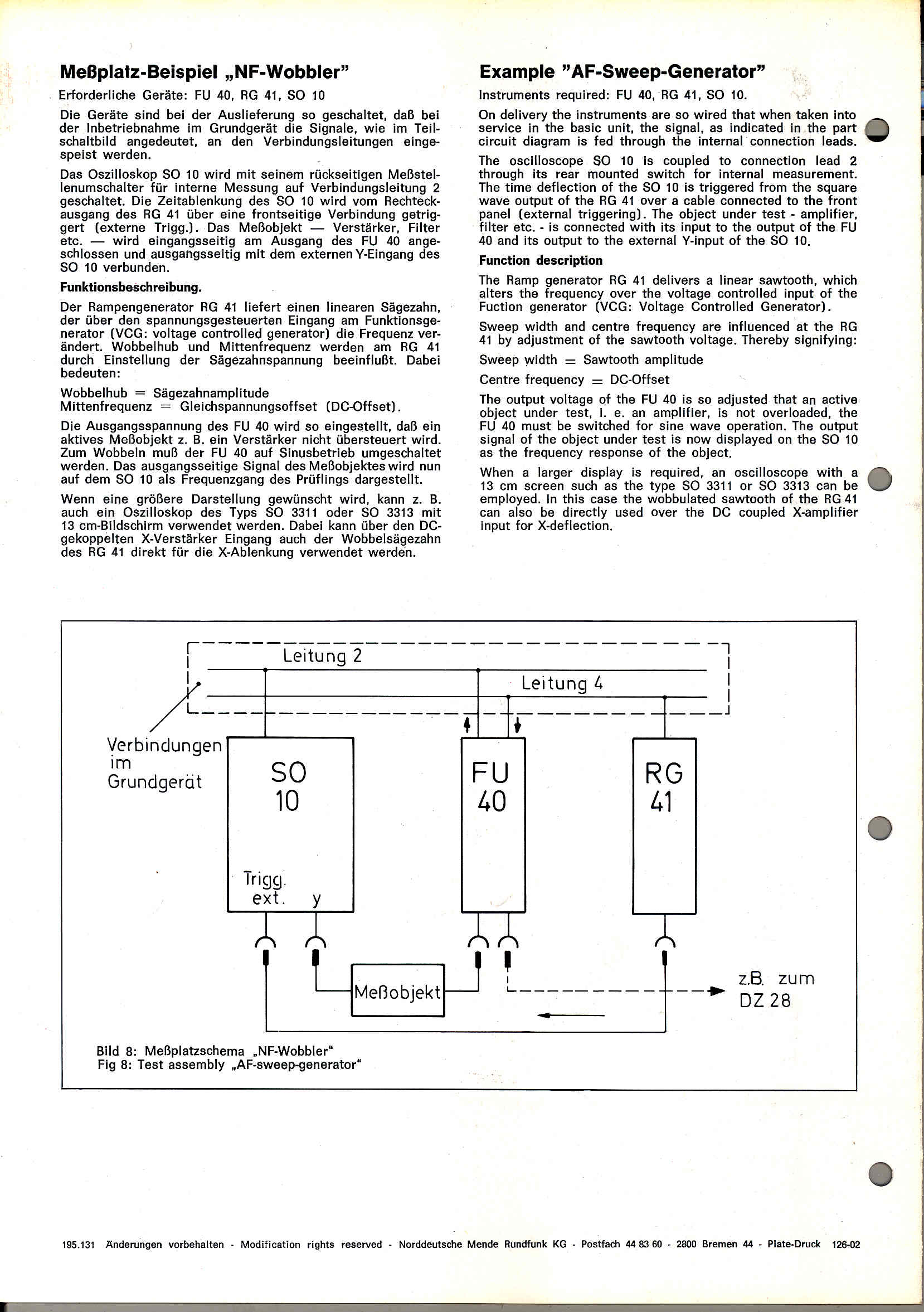

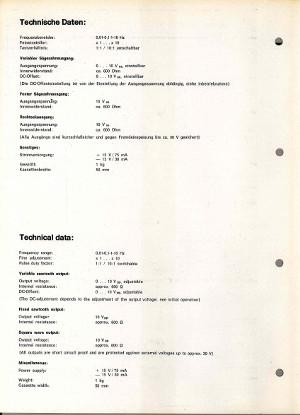

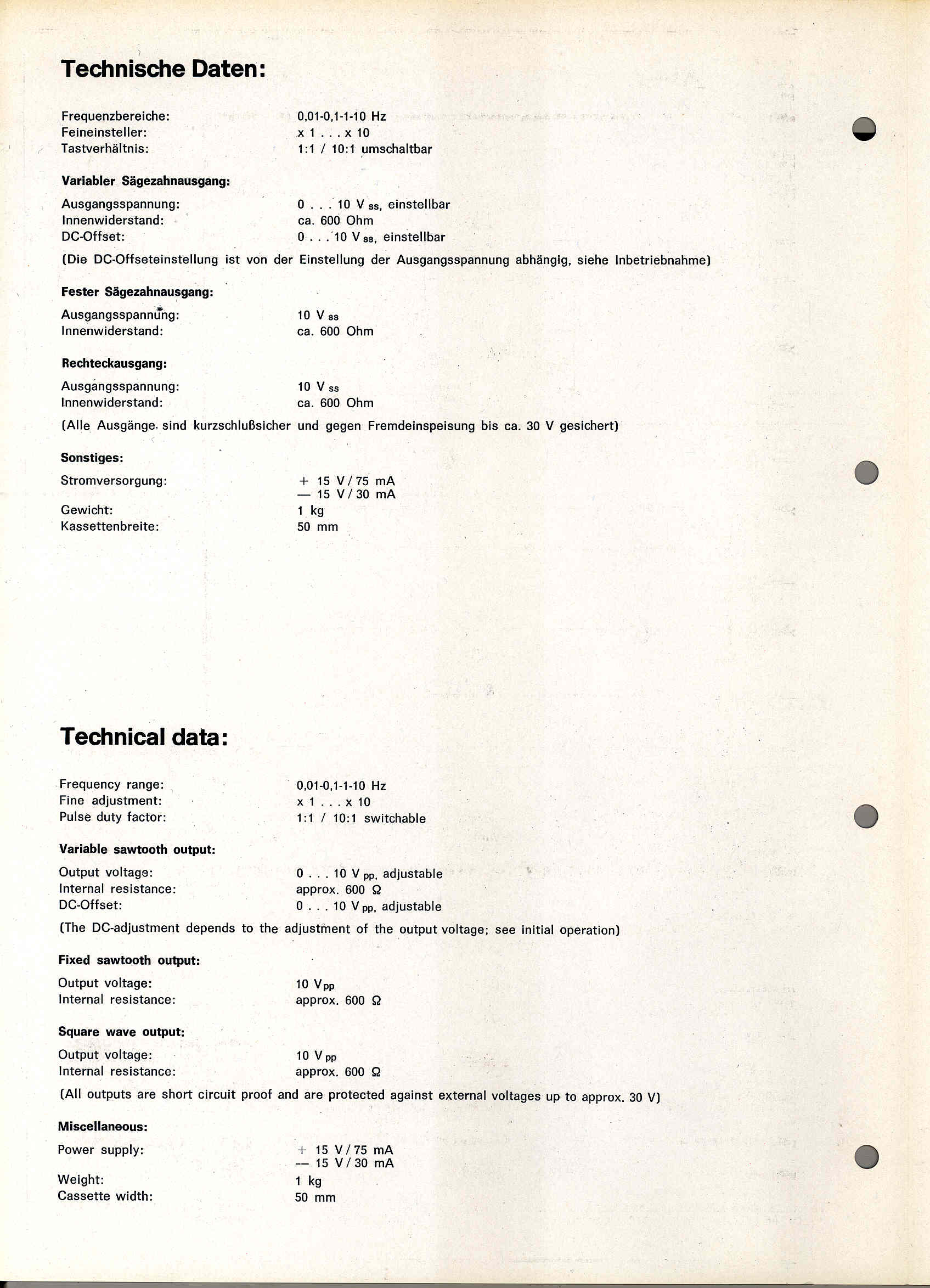

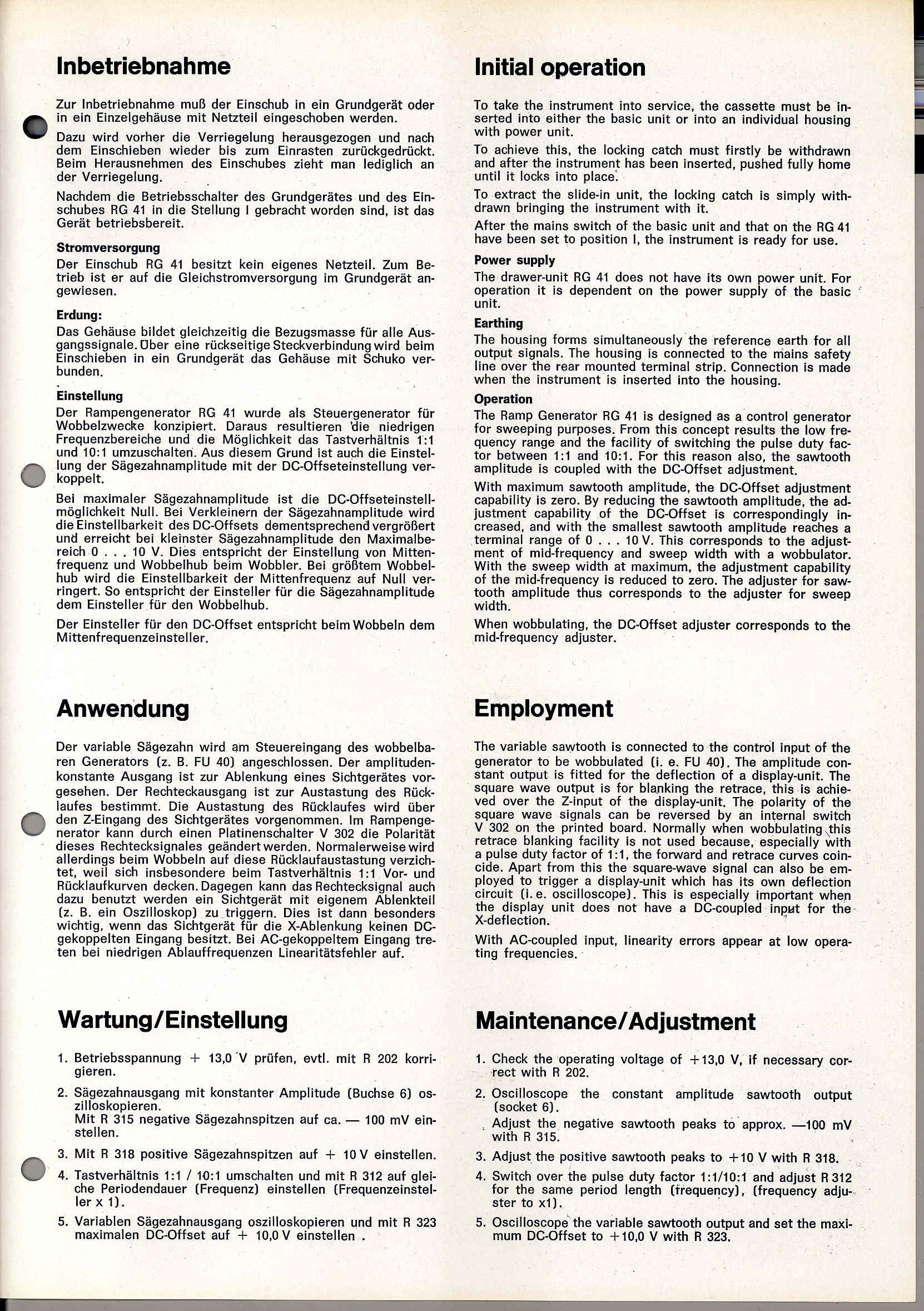

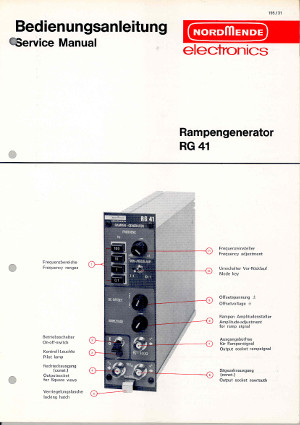

Hier die Bedienungsanleitung:
|
|
|
|
|

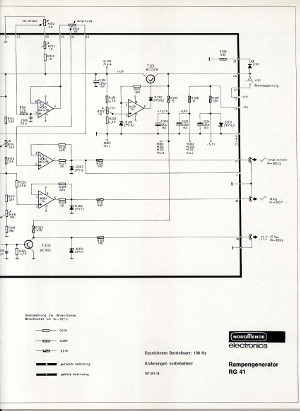

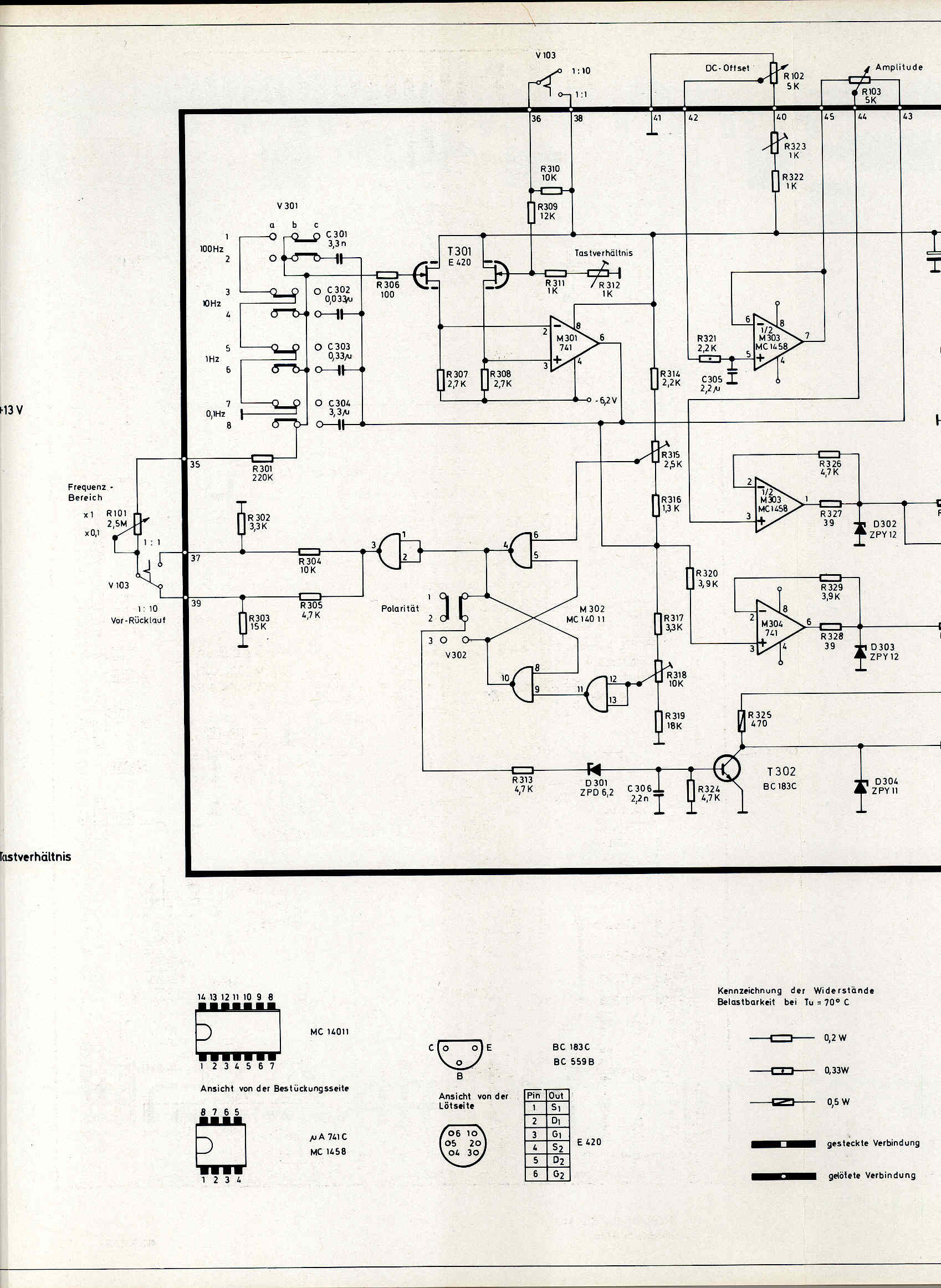

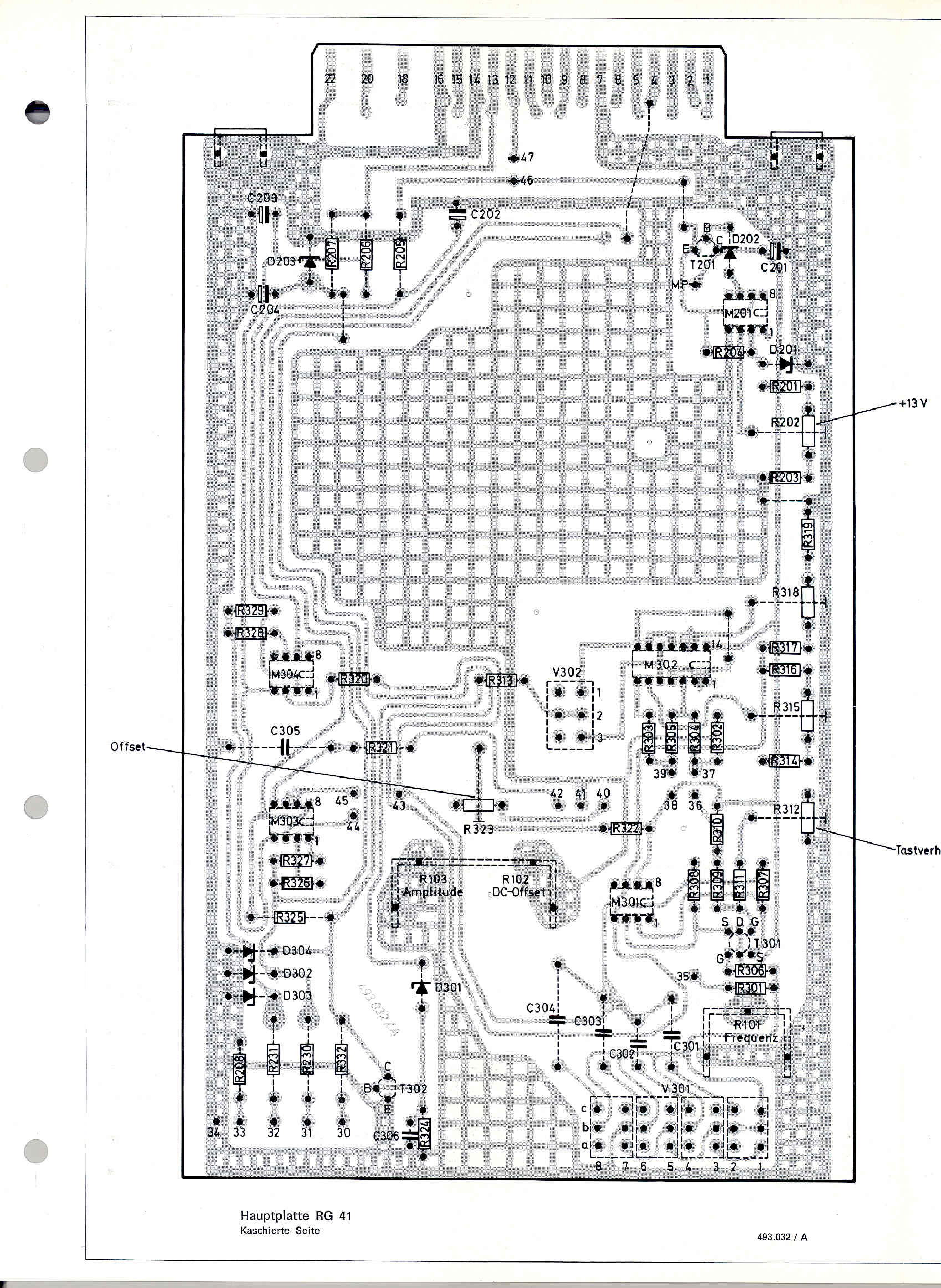

Und der Schaltplan:
|
|
|
|

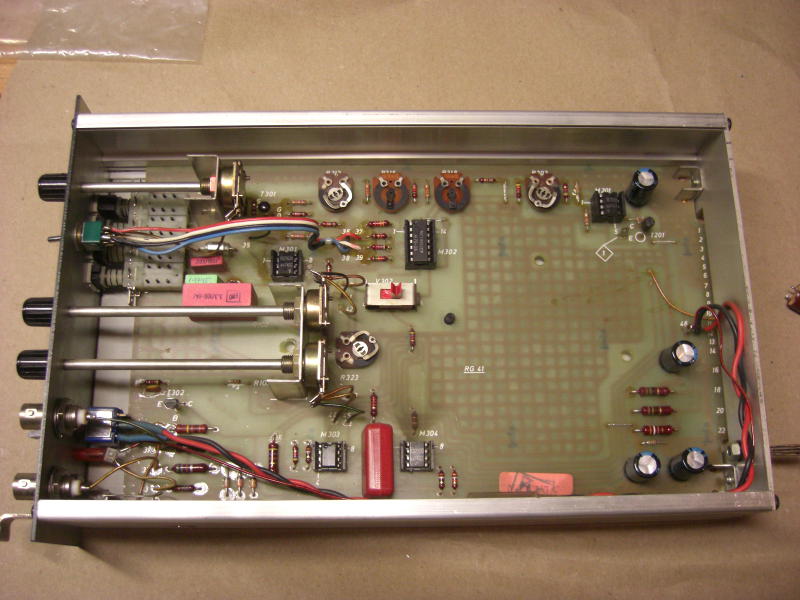

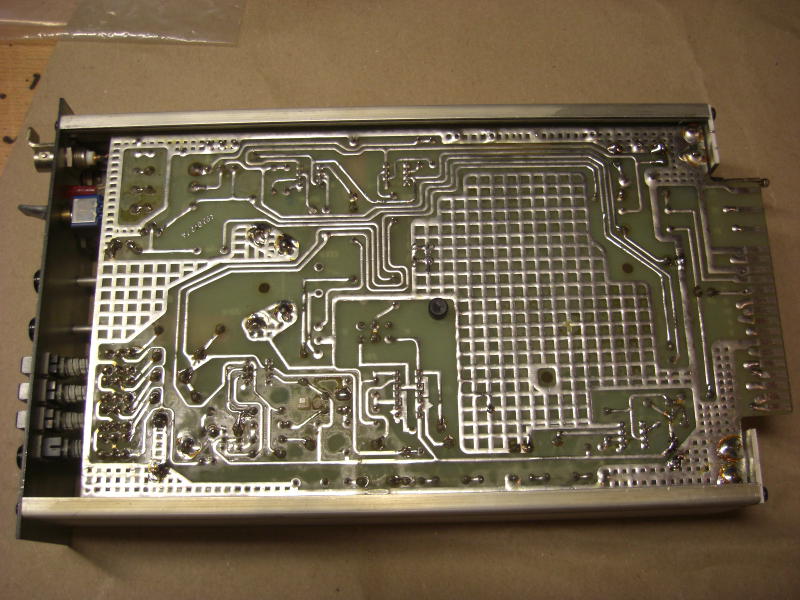

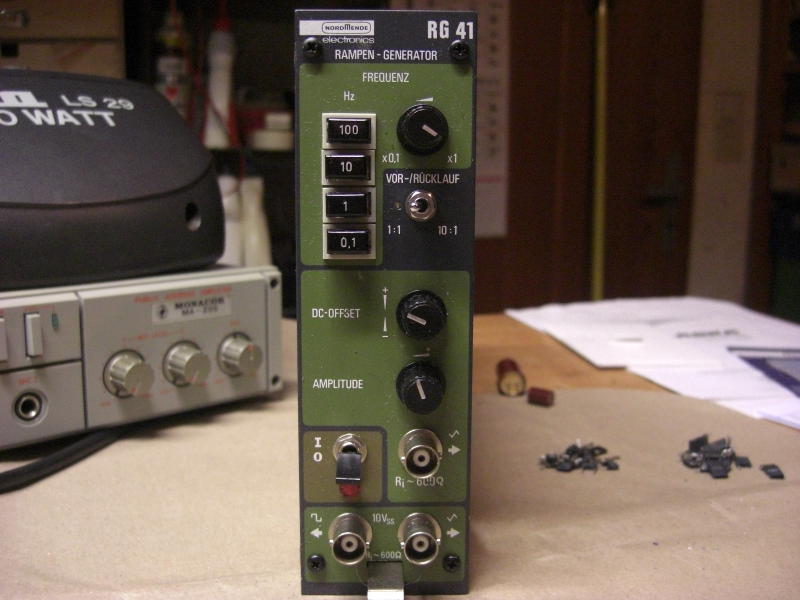

Im Oktober 2016 kam ein weiteres Gerät über eine Internetauktion zu mir. Die Durchsicht verlief einfach, nur einige Elkos mußten ausgewechselt werden. Ein paar Fotos:
|
|
|
|
