Nordmende S5300 Oszilloskopeinschub SO10

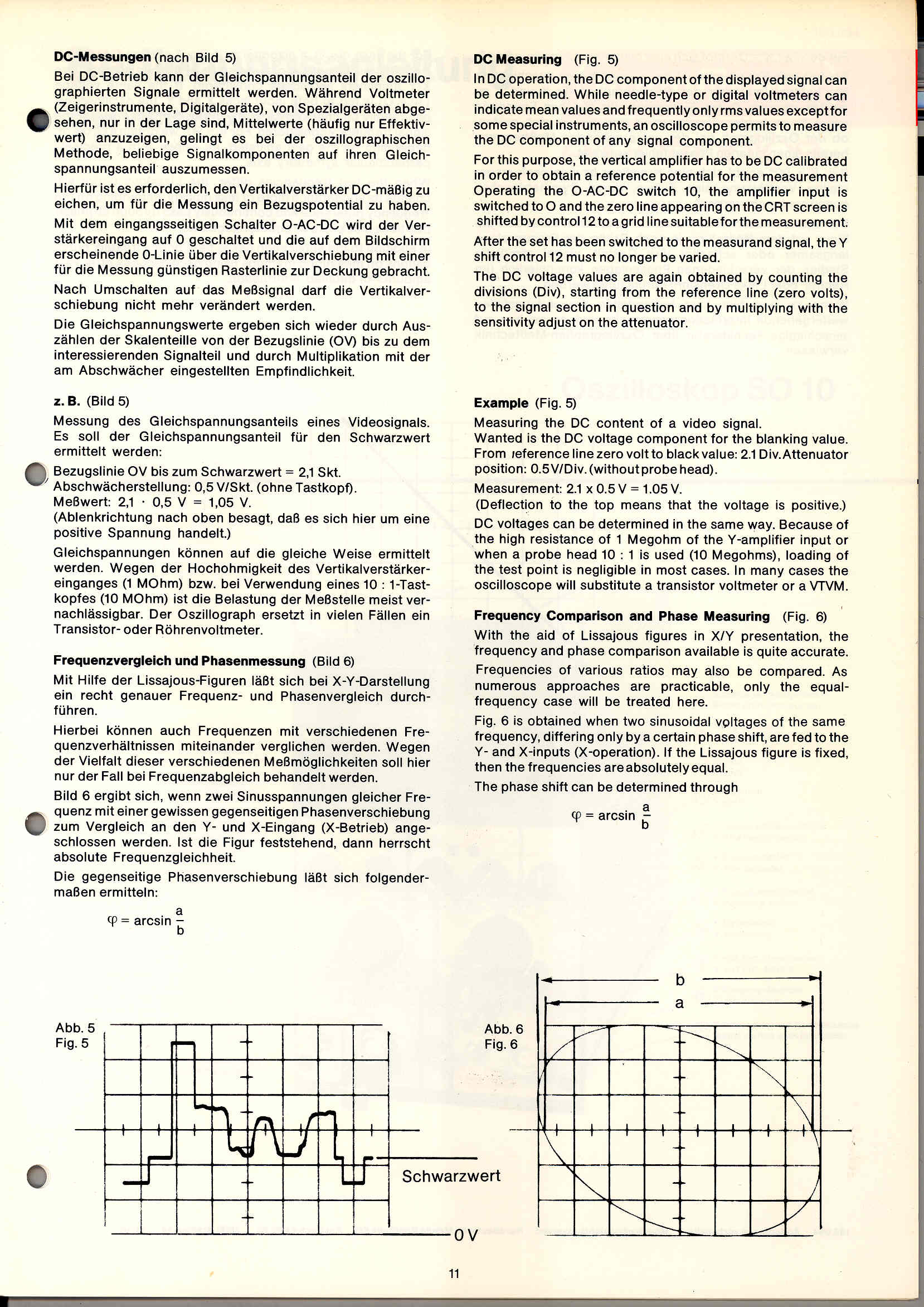

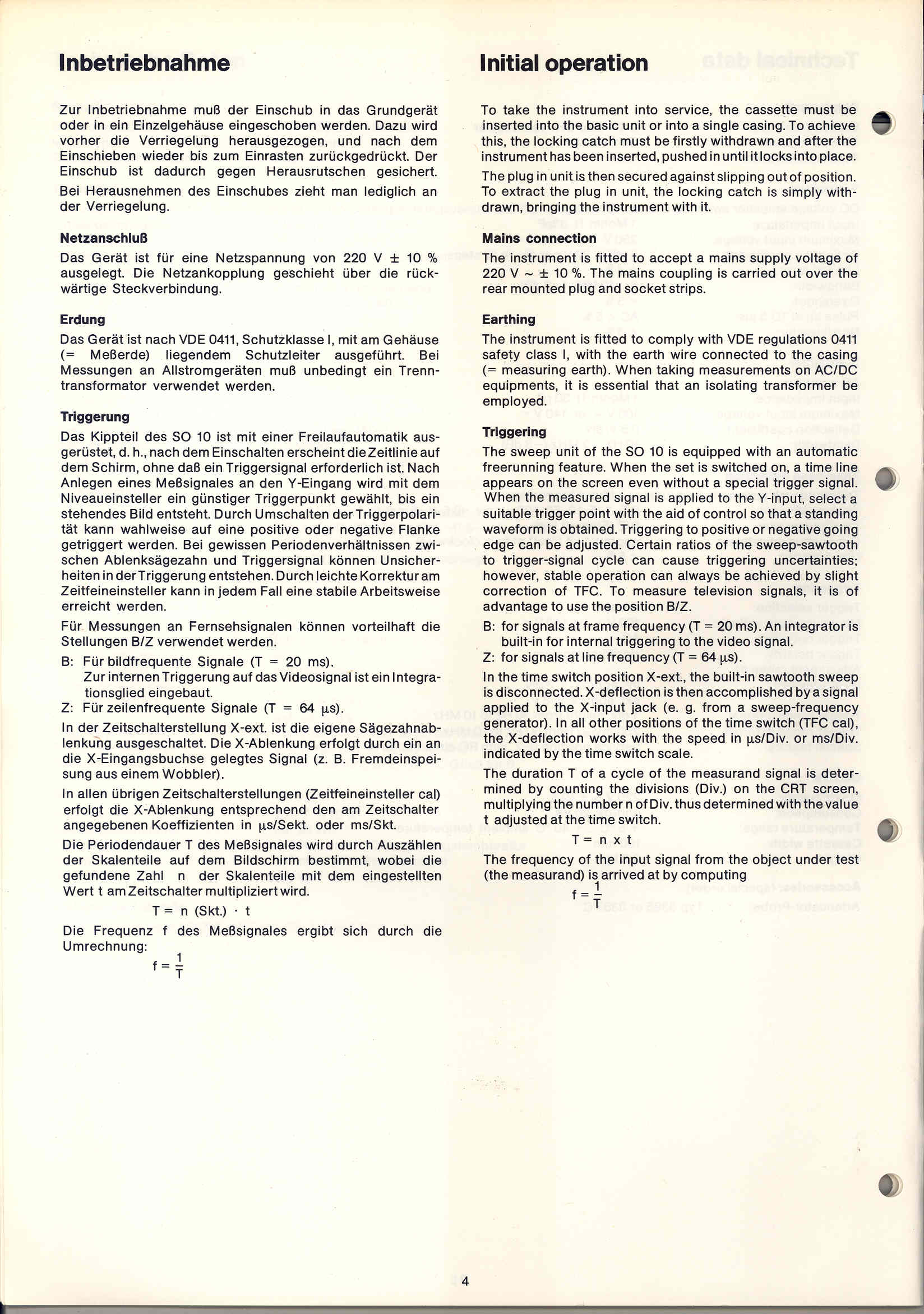

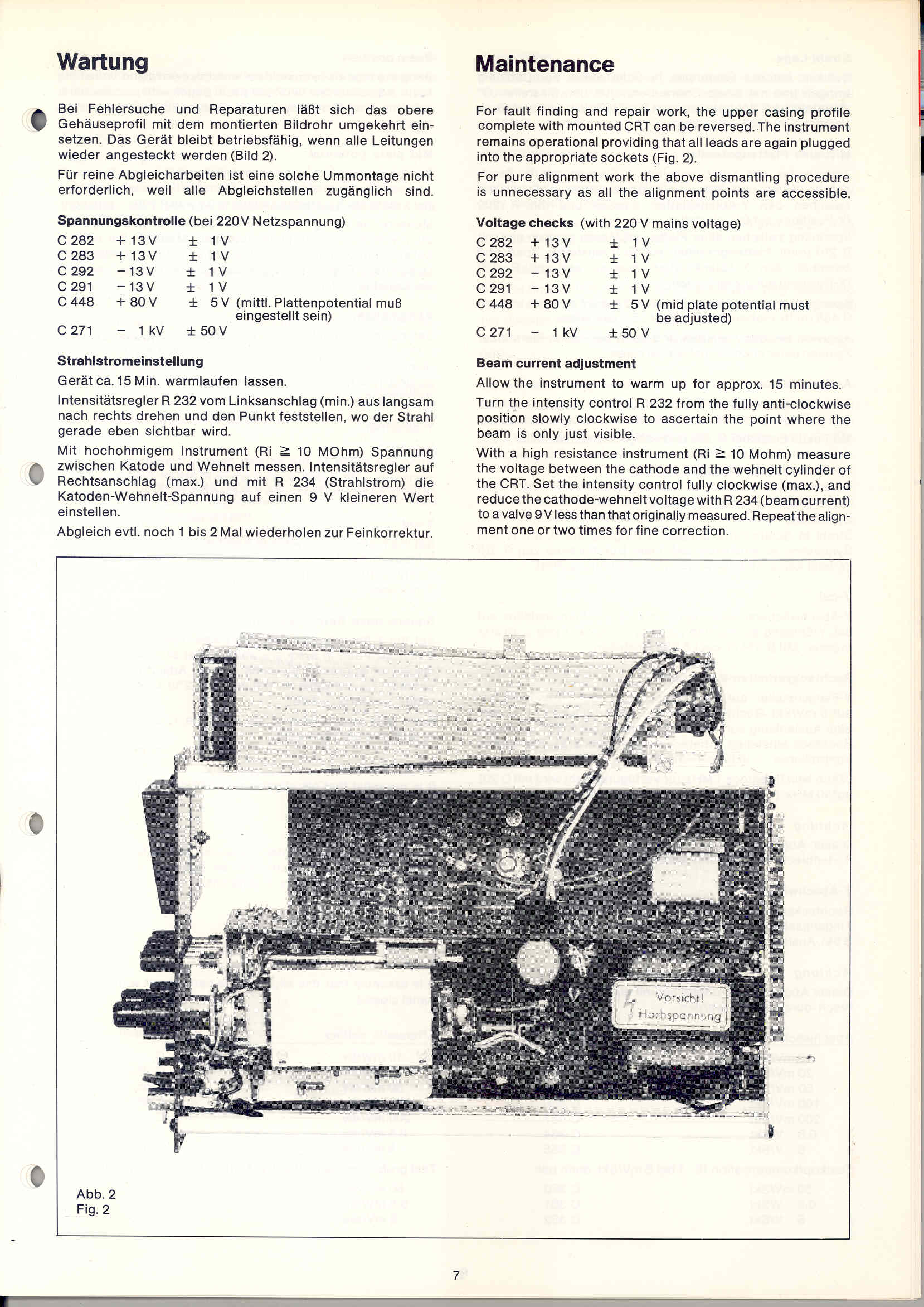

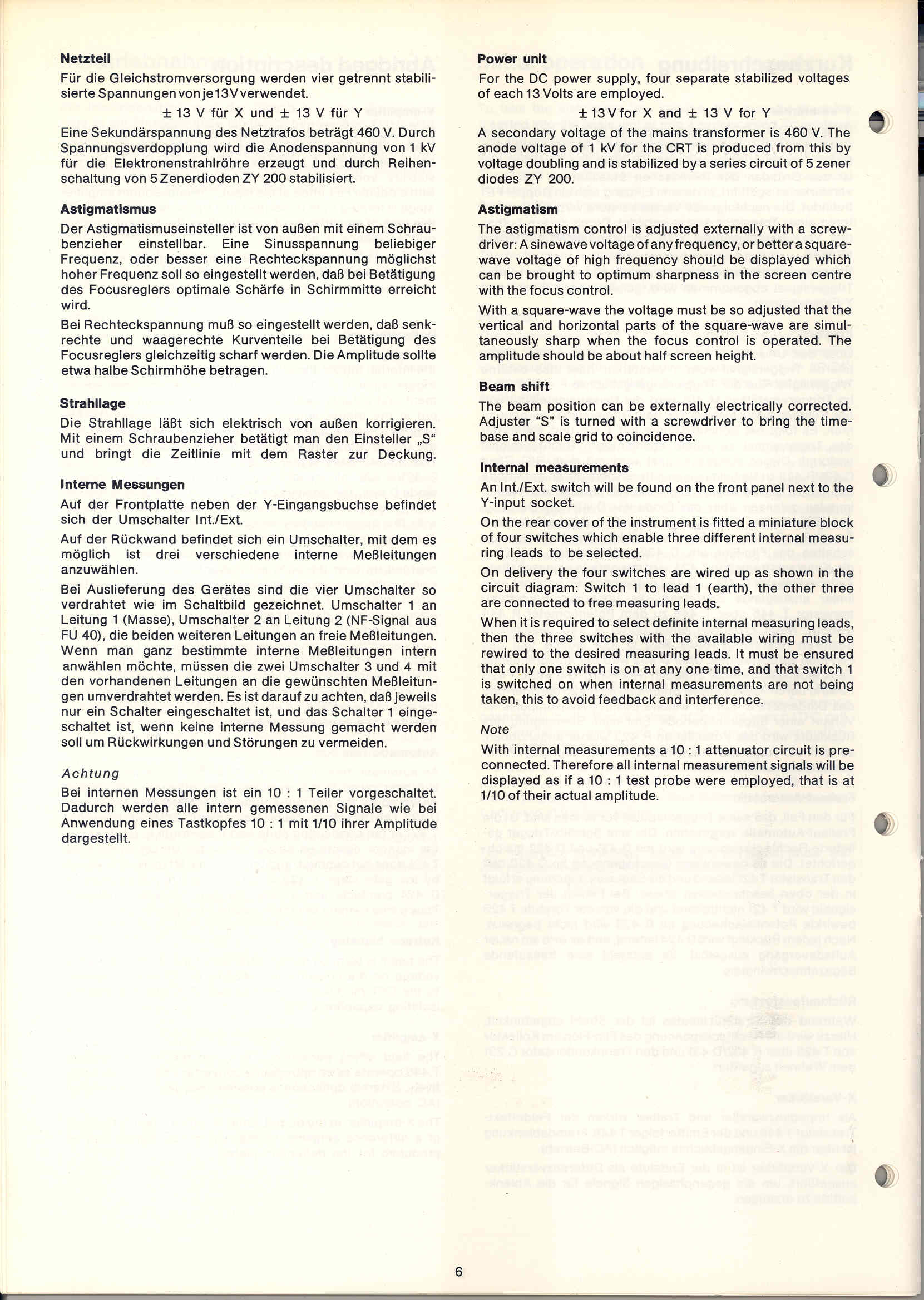

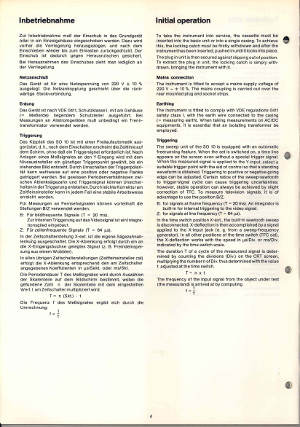

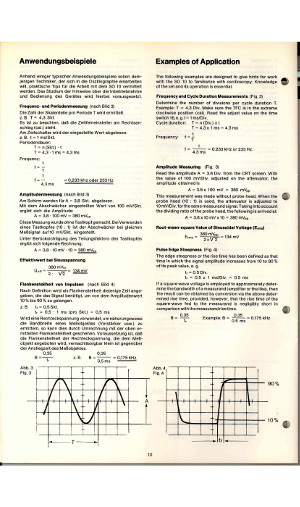

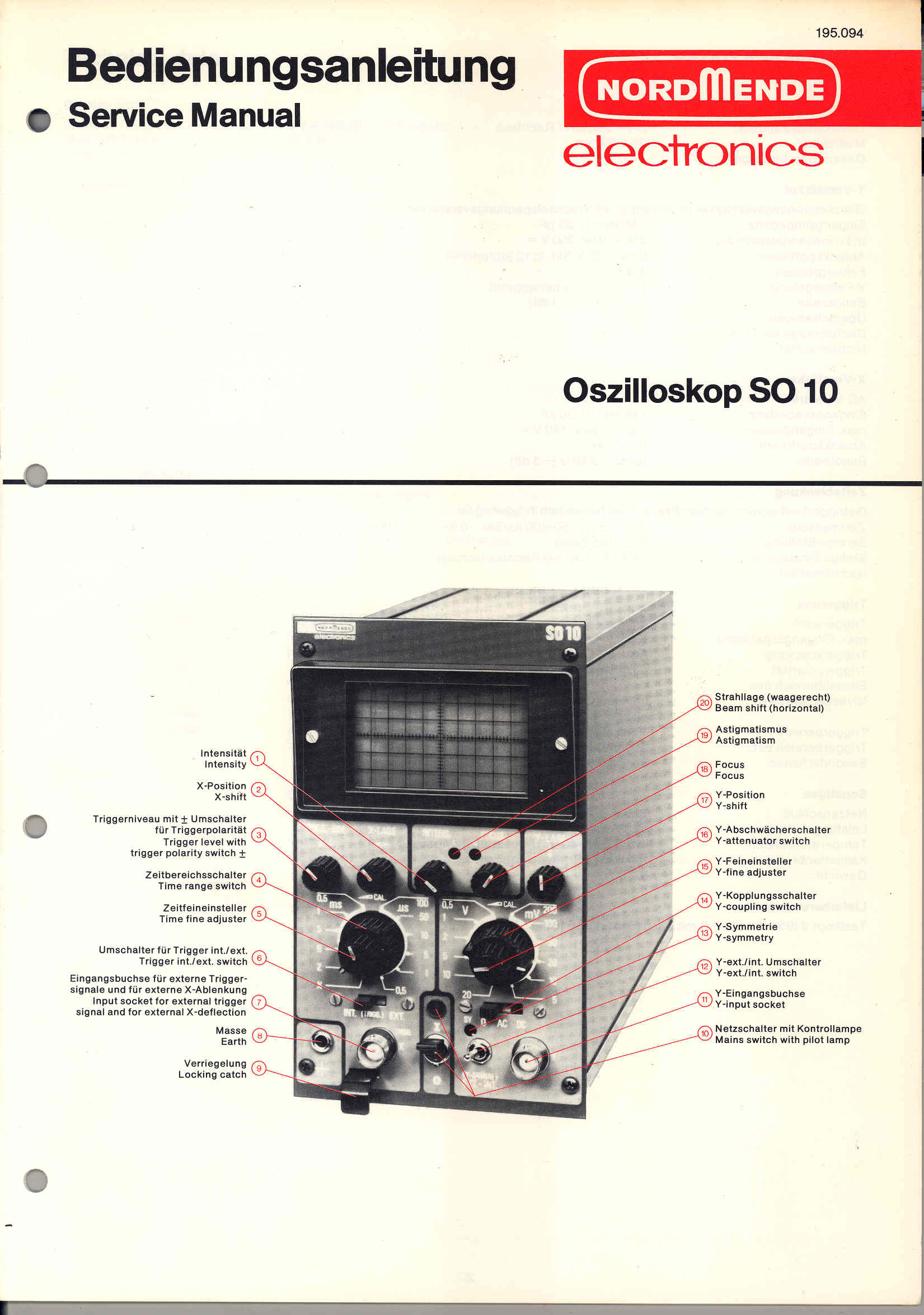

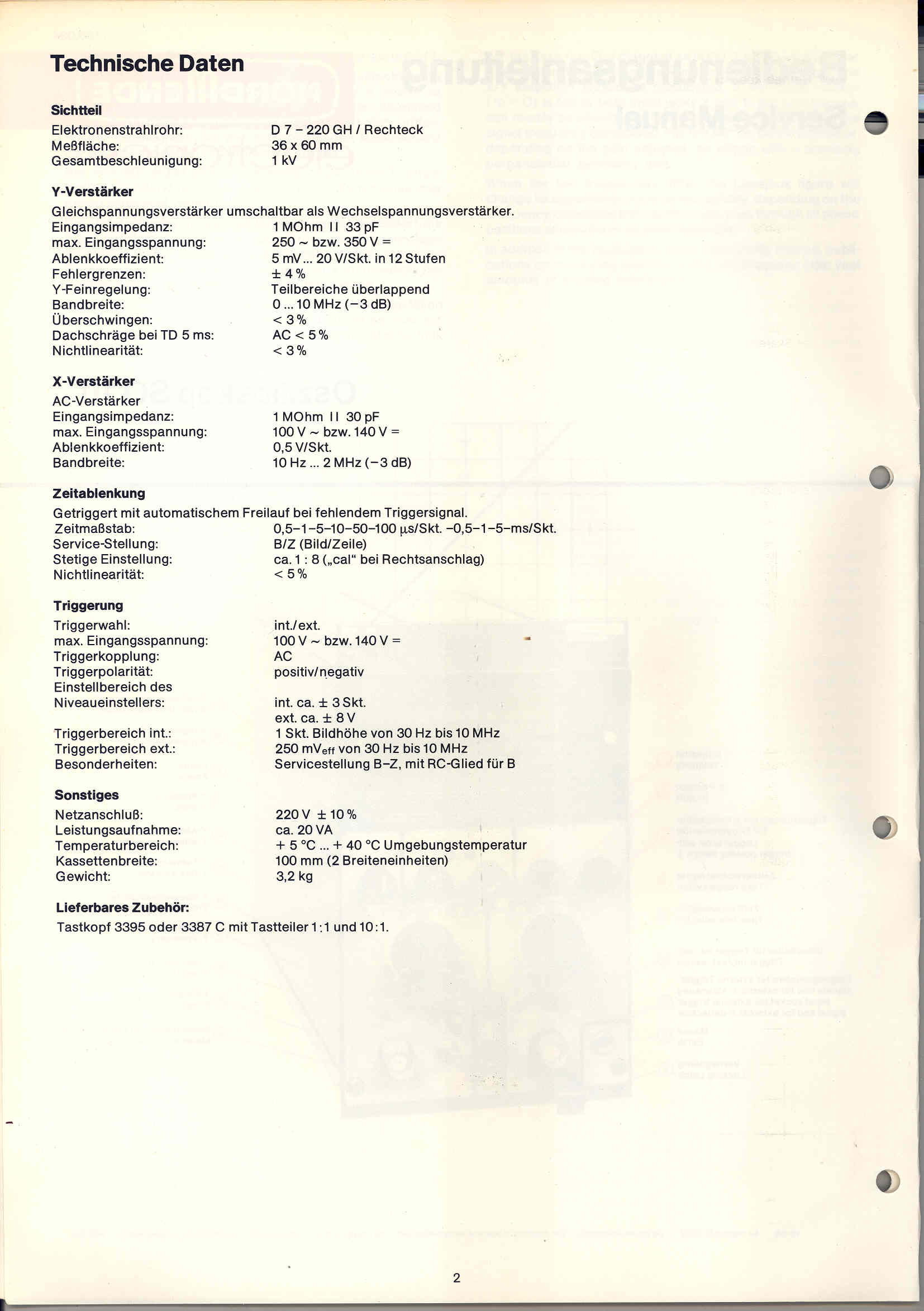

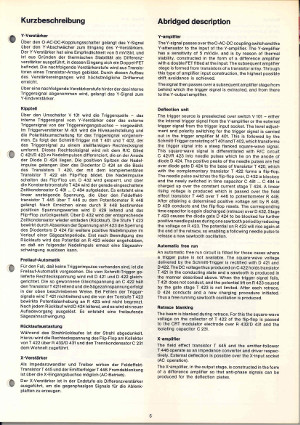

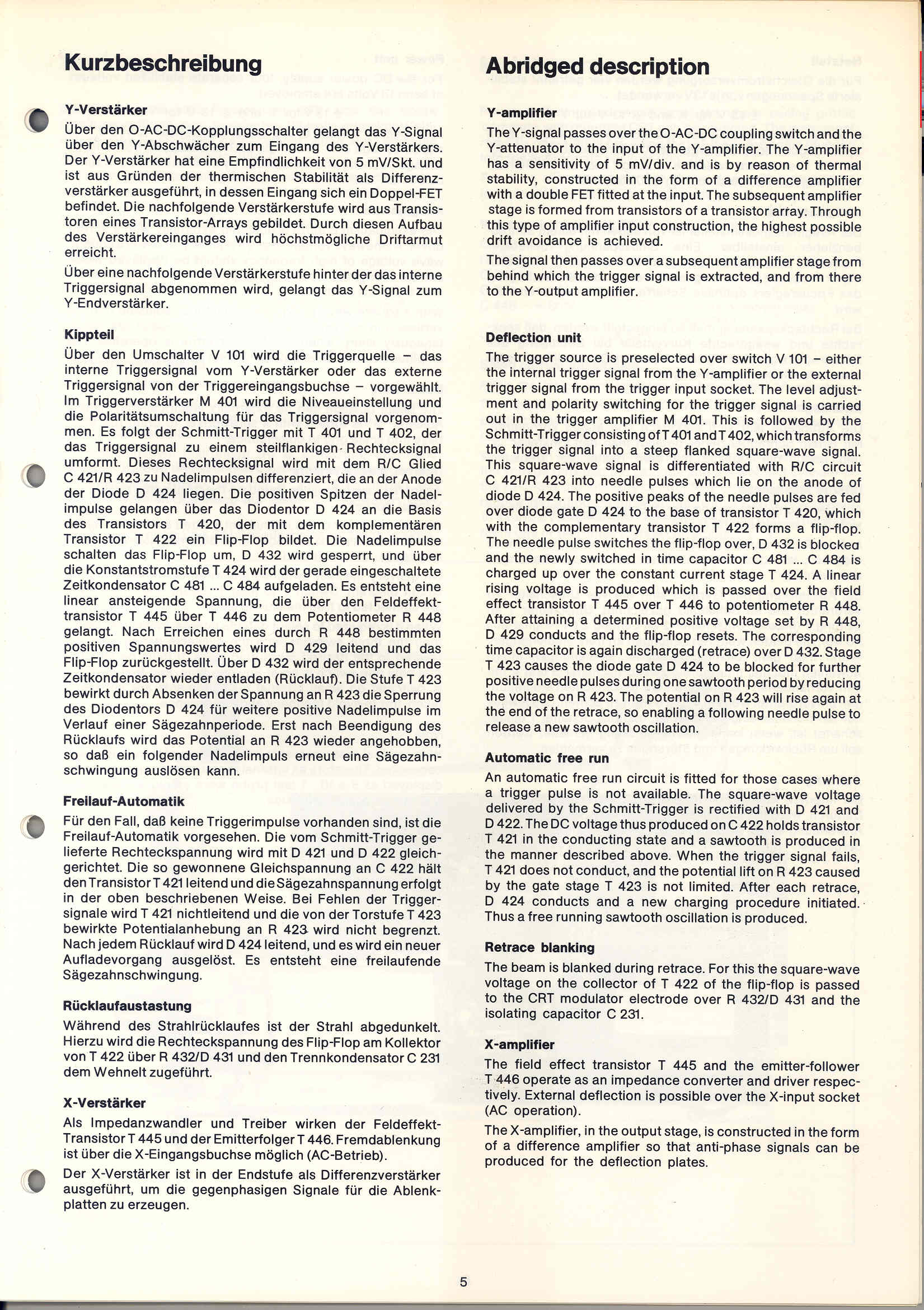

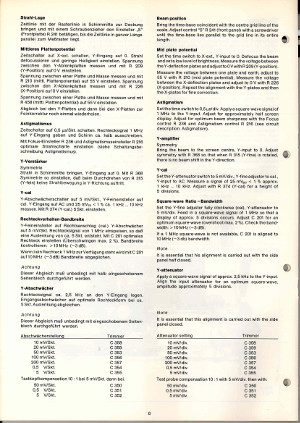

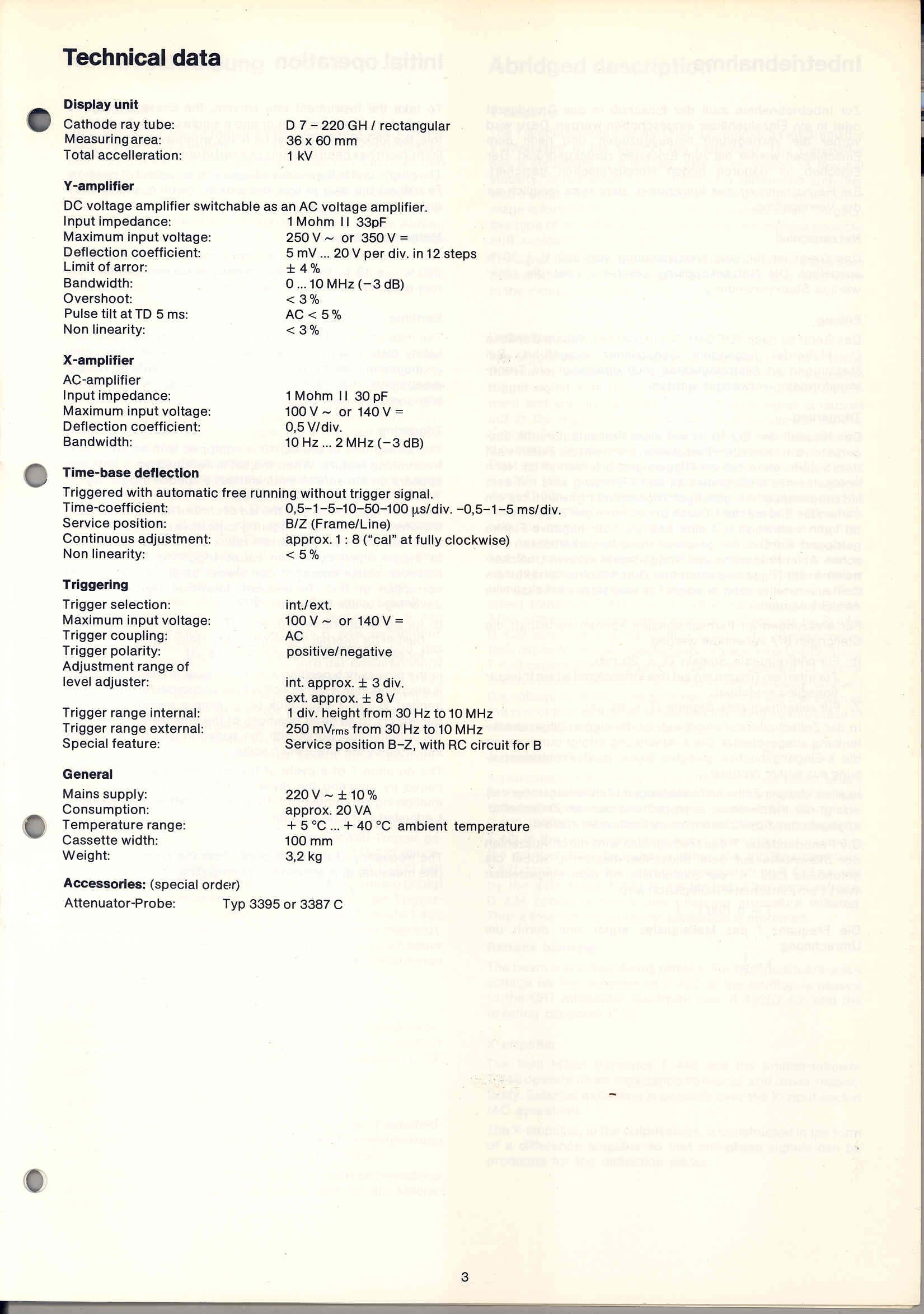

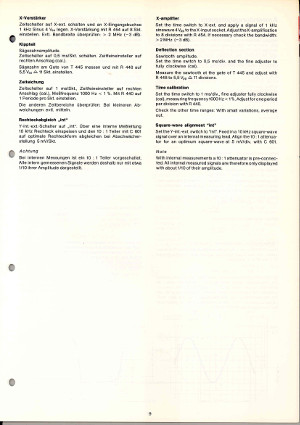

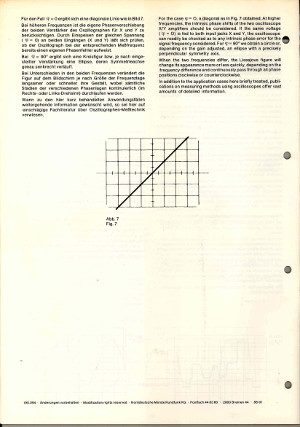

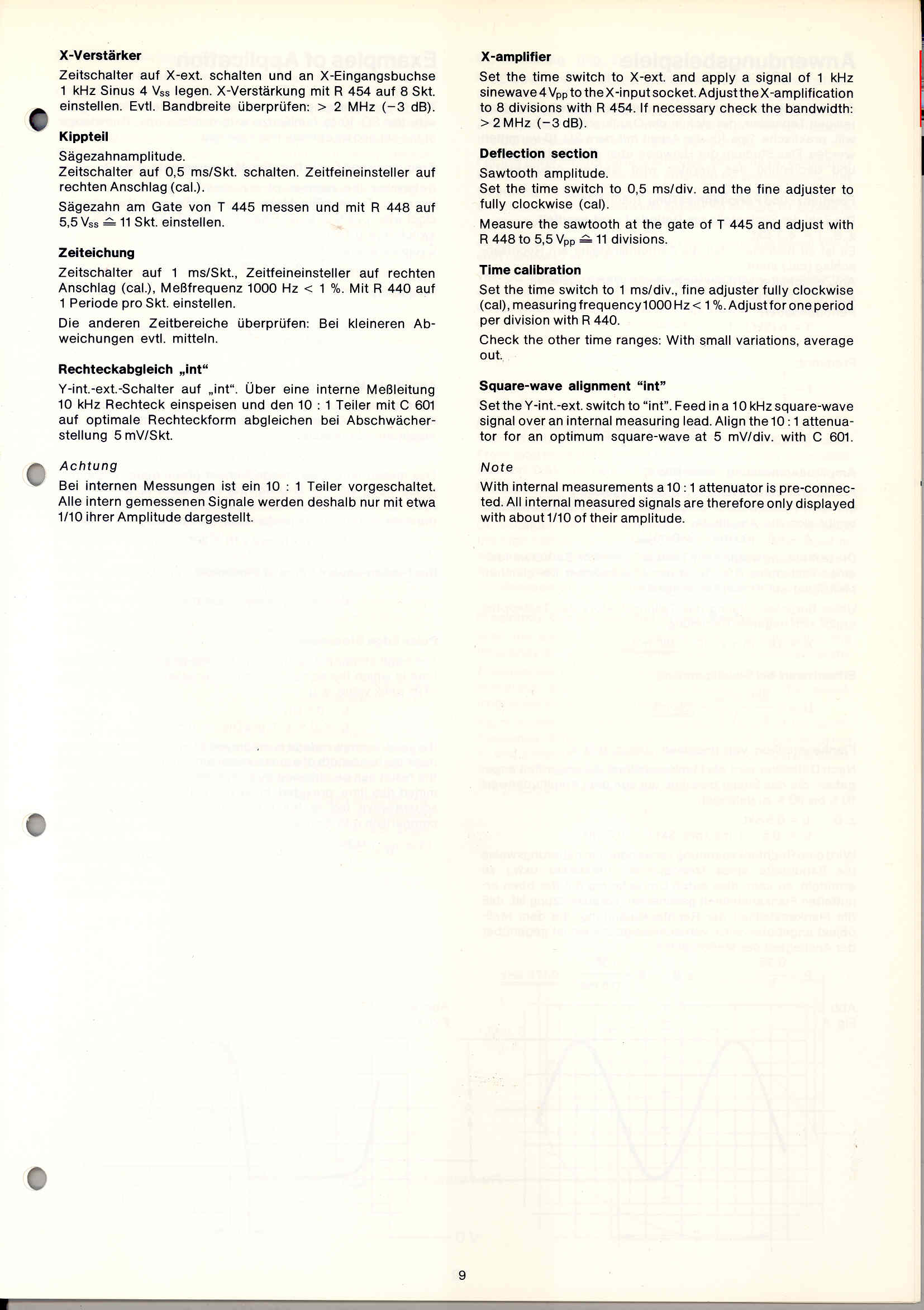

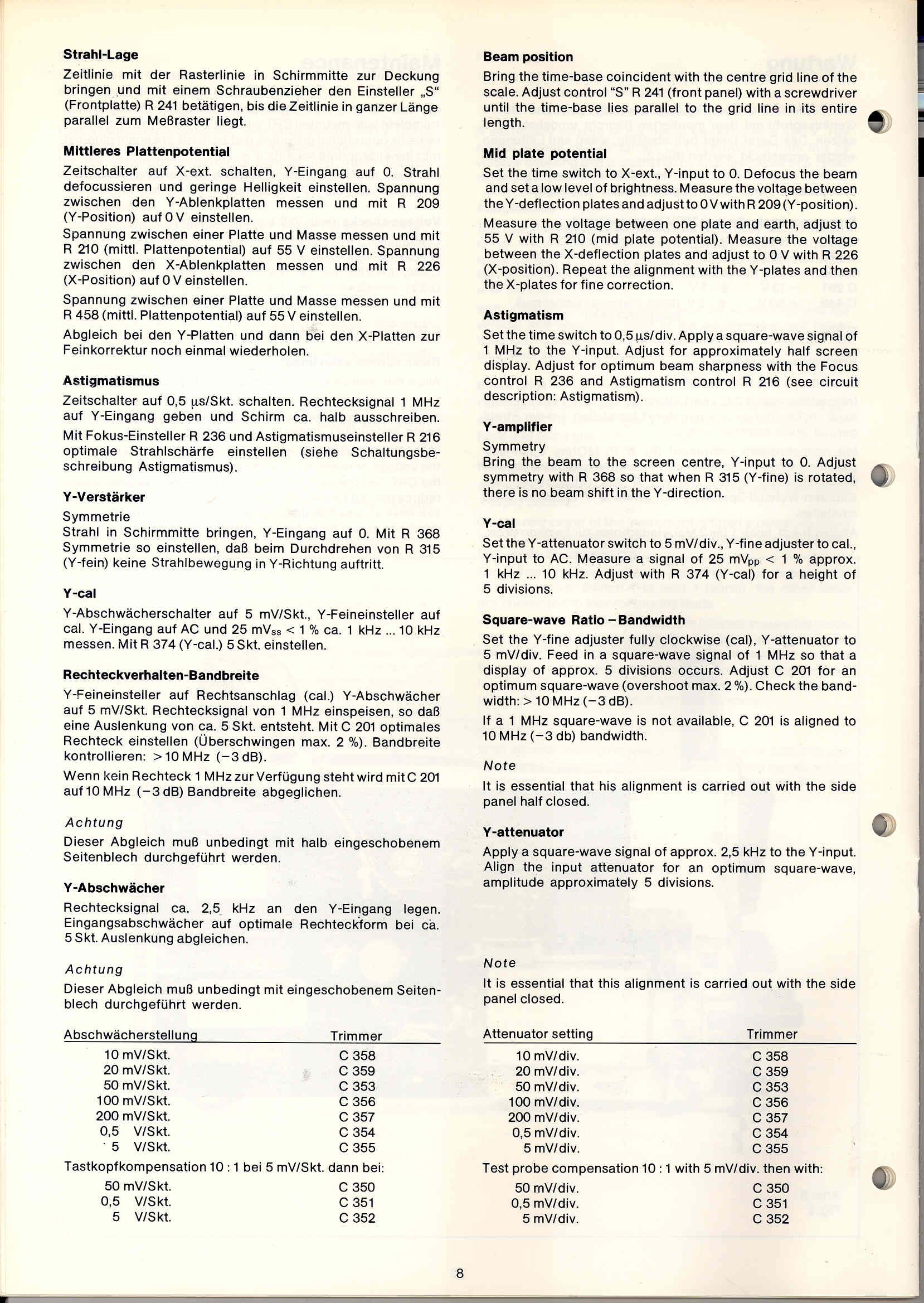

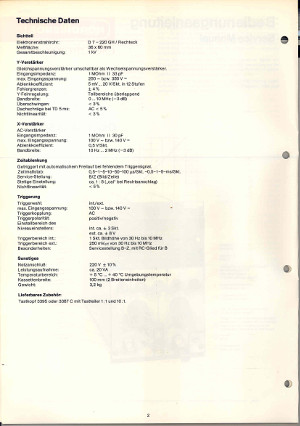

Es war ein großer Tag, als ich das Modul bei ebay ersteigern konnte. Glücklicherweise waren auch die Papiere dabei. Habe es nur sehr selten verwendet, da das Standardgerät in meiner Werkstatt ein Tektronix 2465 ist, das ich mal geschenkt bekommen habe. Warum ? Ist doch klar, es war zu der Zeit defekt. Daher hatte ich es nur in den Meßplatz integriert. Beim Scannen der Schaltungsunterlagen fiel mir jedoch die umfangreiche Abgleichanleitung auf, die das Interesse wieder weckte. Vielleicht gelingt es, die Leuchtstärke der Röhre wieder etwas zu verbessern. Bei der Durchsicht fand ich einen defekten Siebkondensator (C284). Die Kappe war gerissen und es war Elektrolyt ausgetreten. Etwas später beschaffte ich neue Kondensatoren und wollte alle drei (C281, C284, C293) austauschen, da sie die gleiche Bauform haben. Dabei fiel mir auf, daß der Bestückungsaufdruck auf der Platine für C281 falschherum ist. Daher bei ähnlichem Vorgehen den Schaltplan beachten, dieser ist richtig. Hier die Bedienungsanleitung des Moduls:

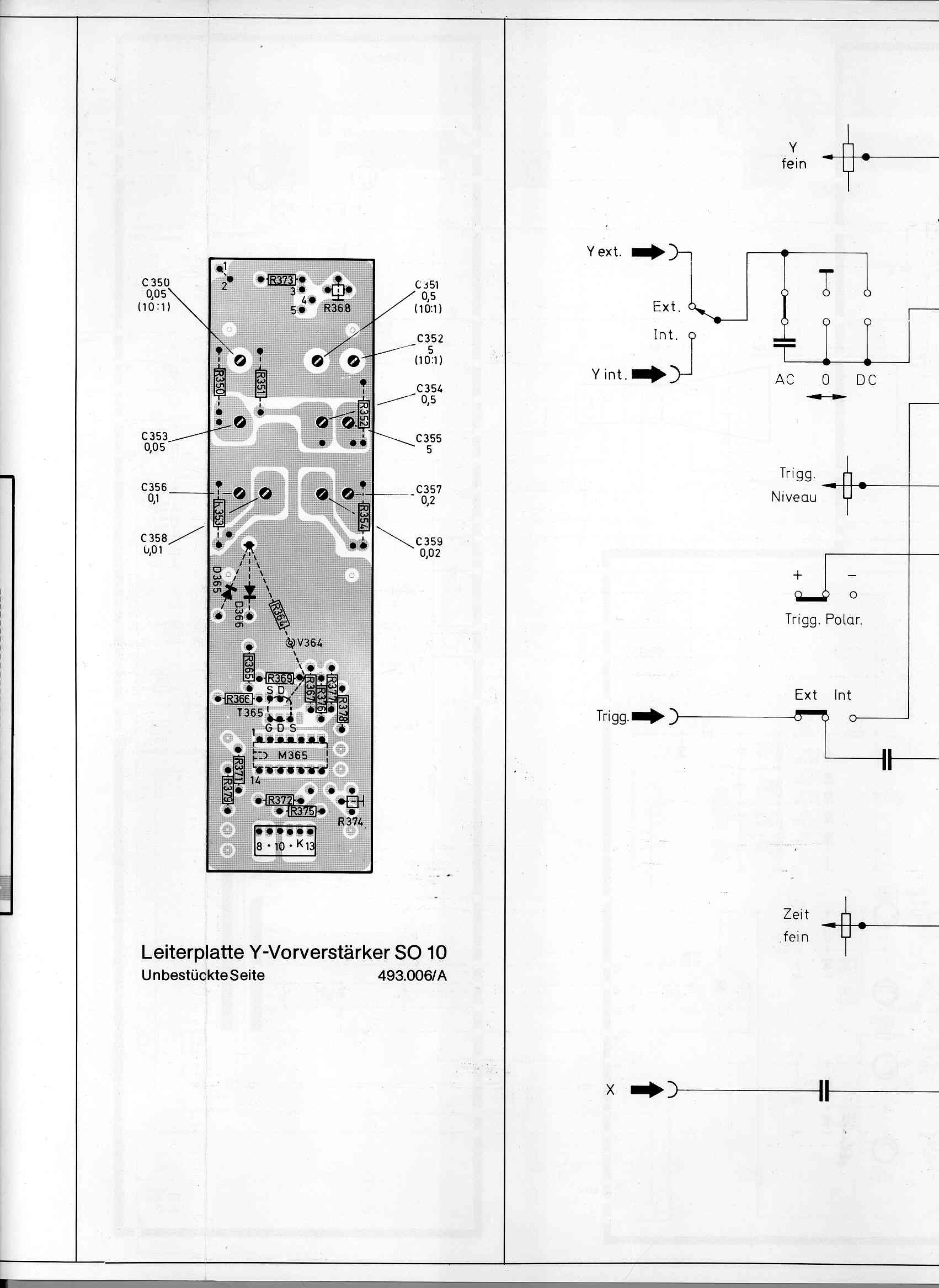

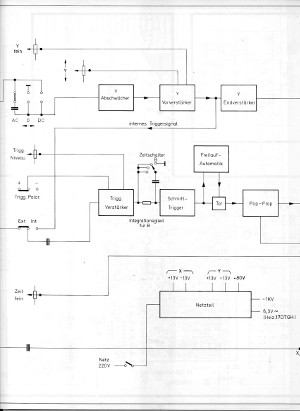

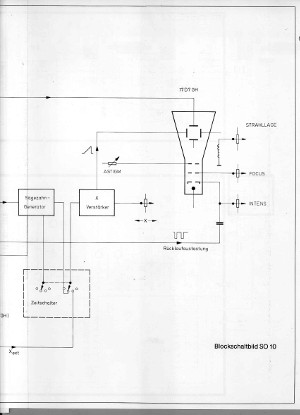

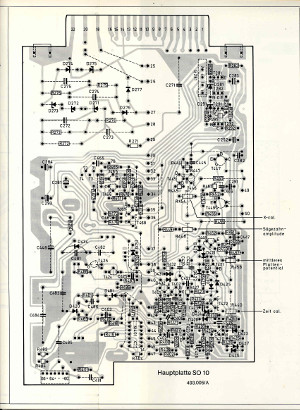

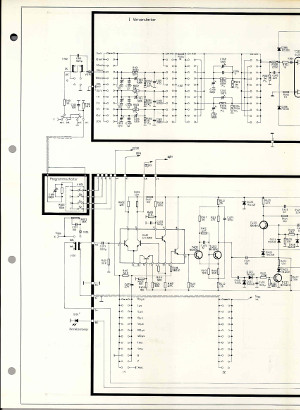

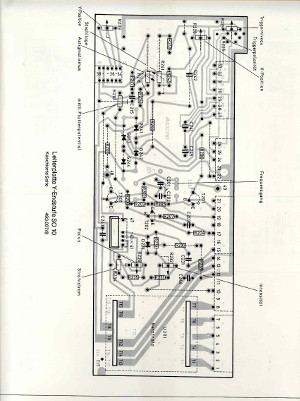

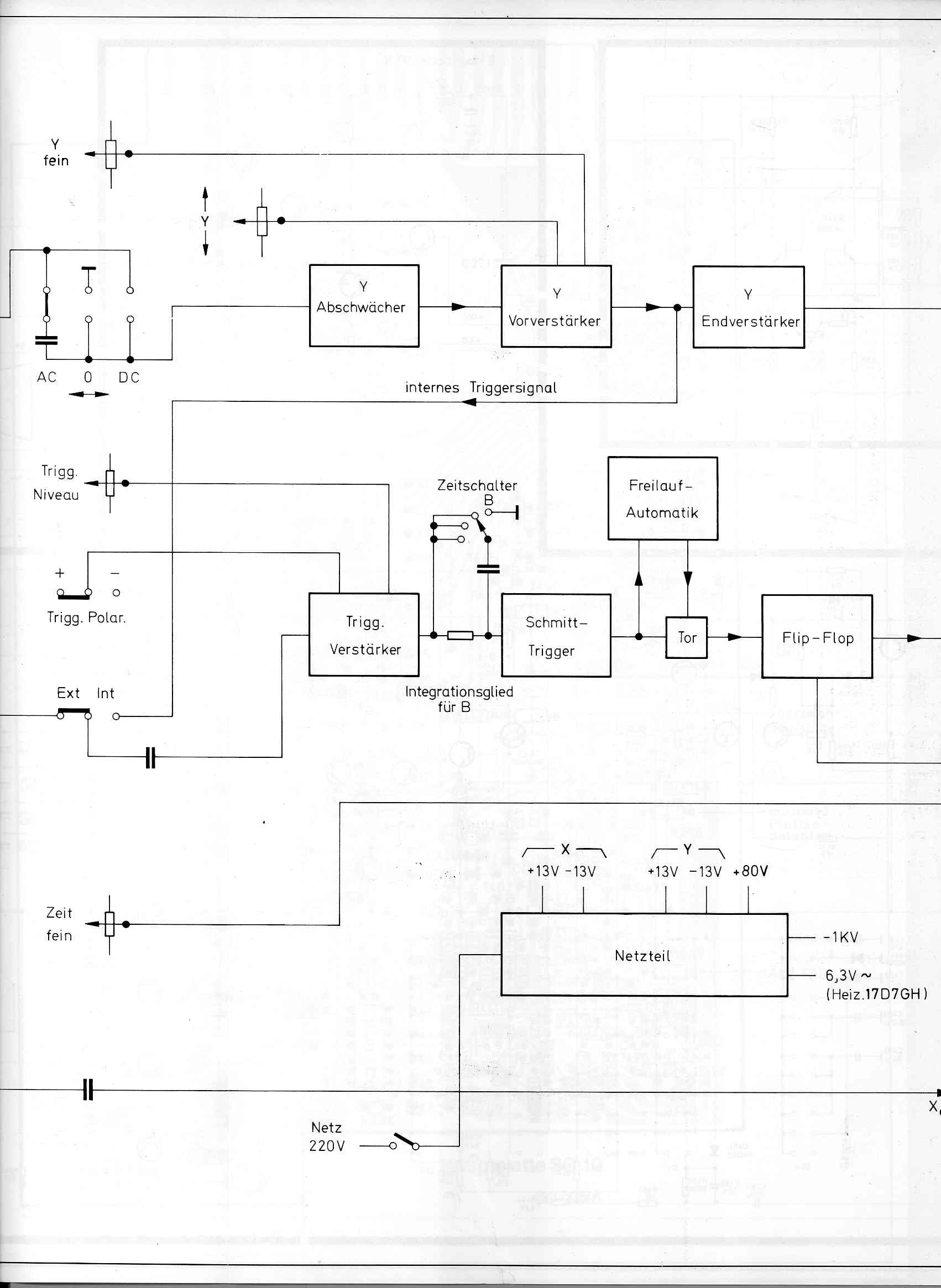

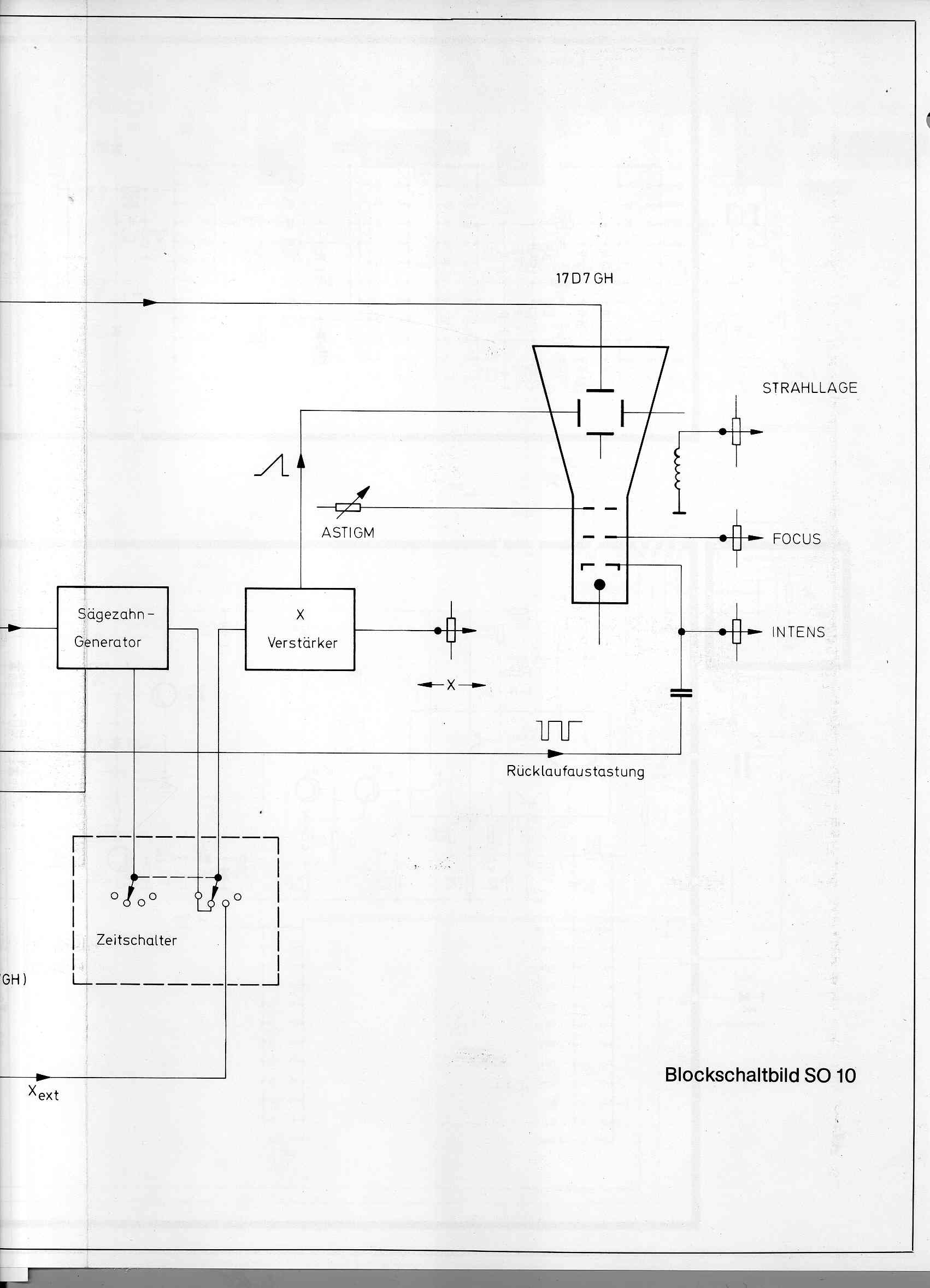

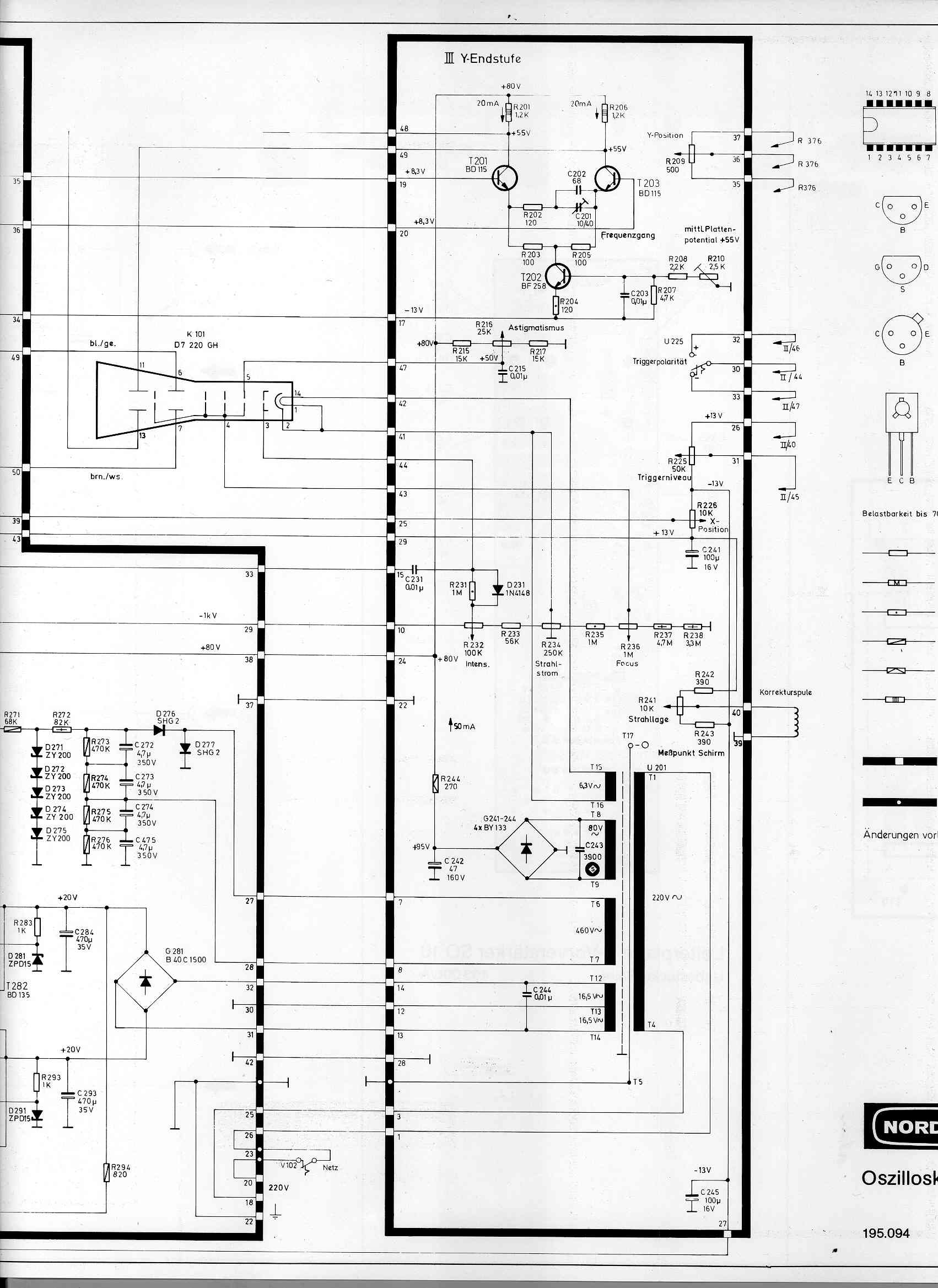

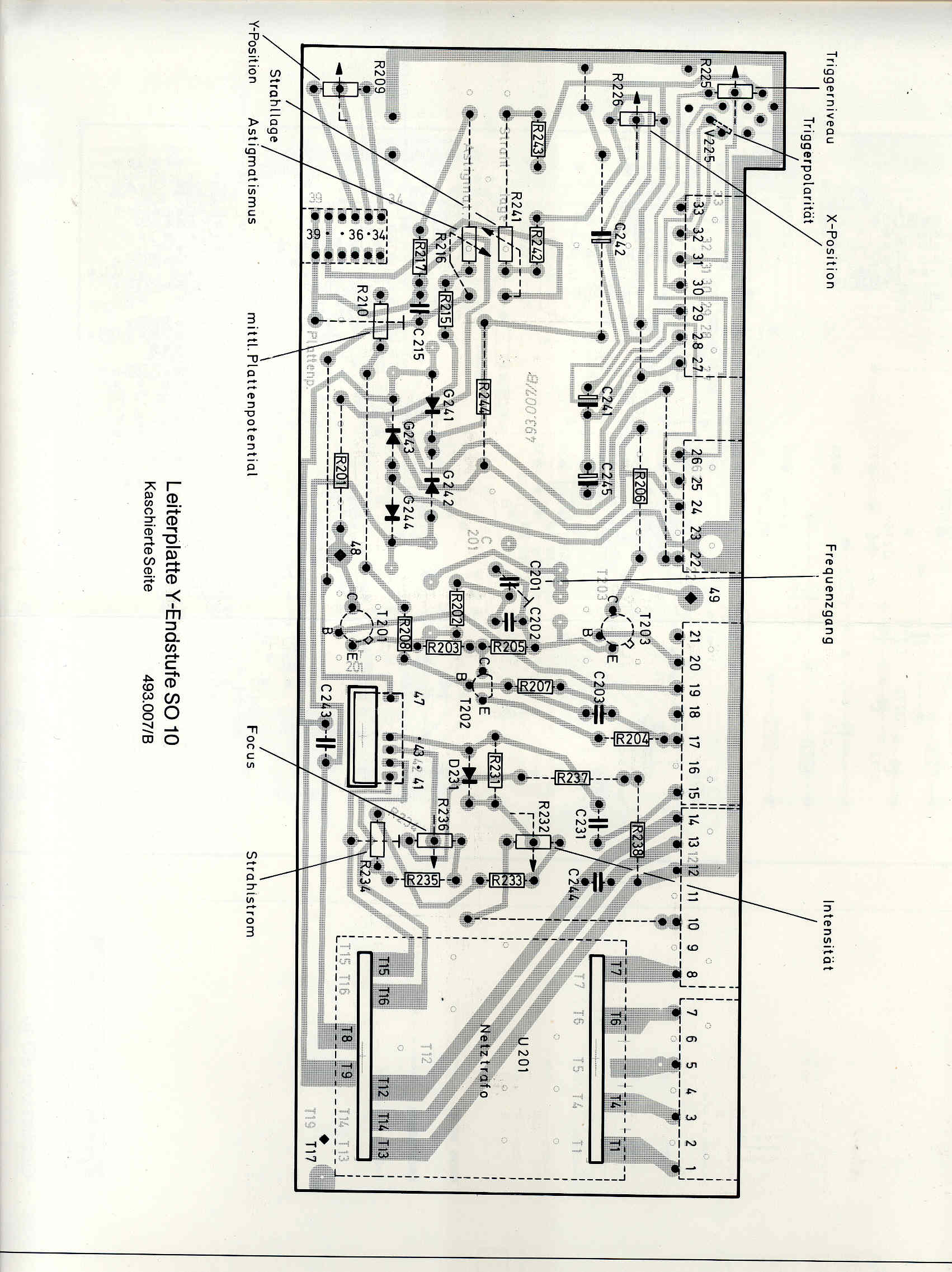

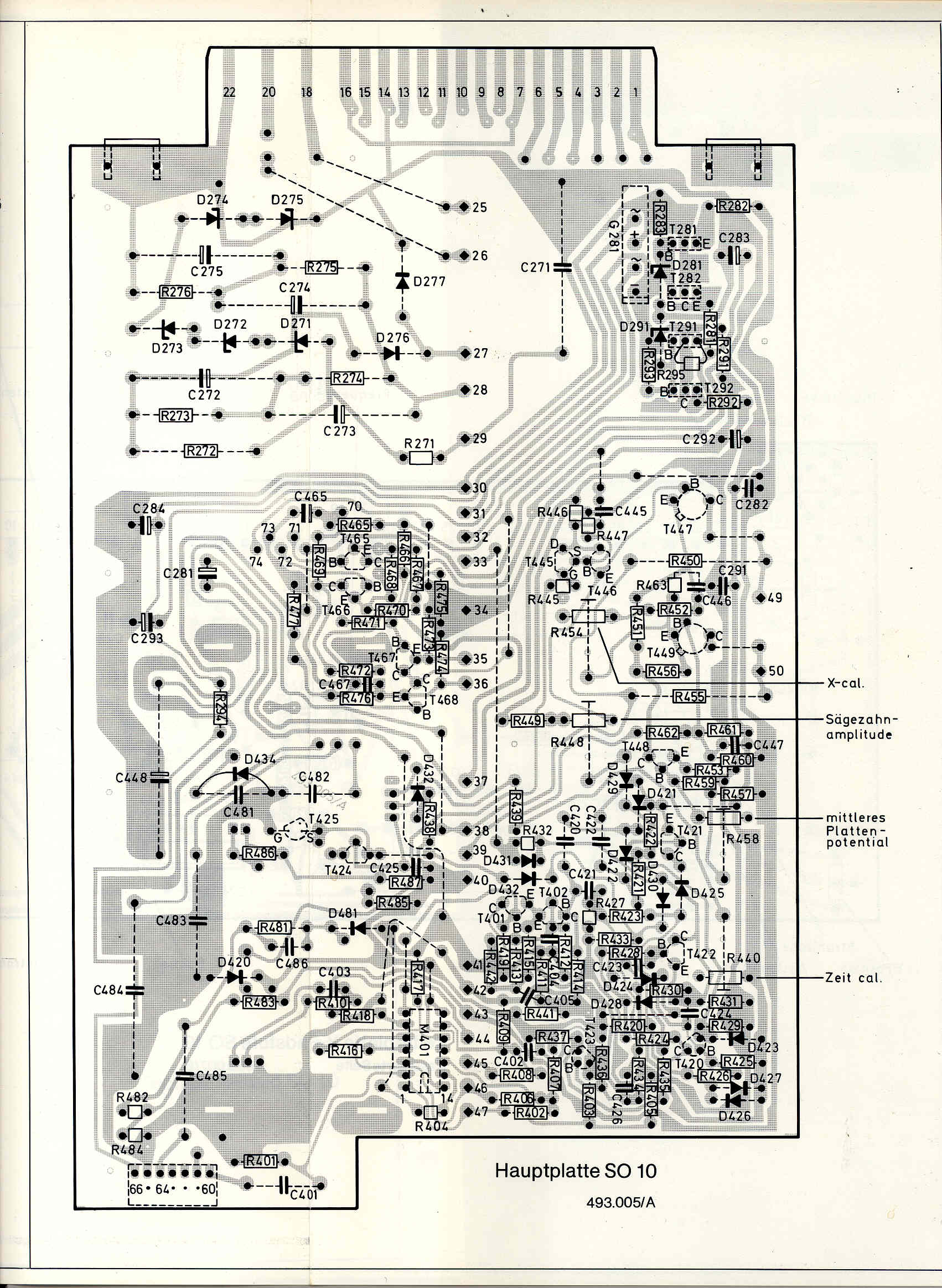

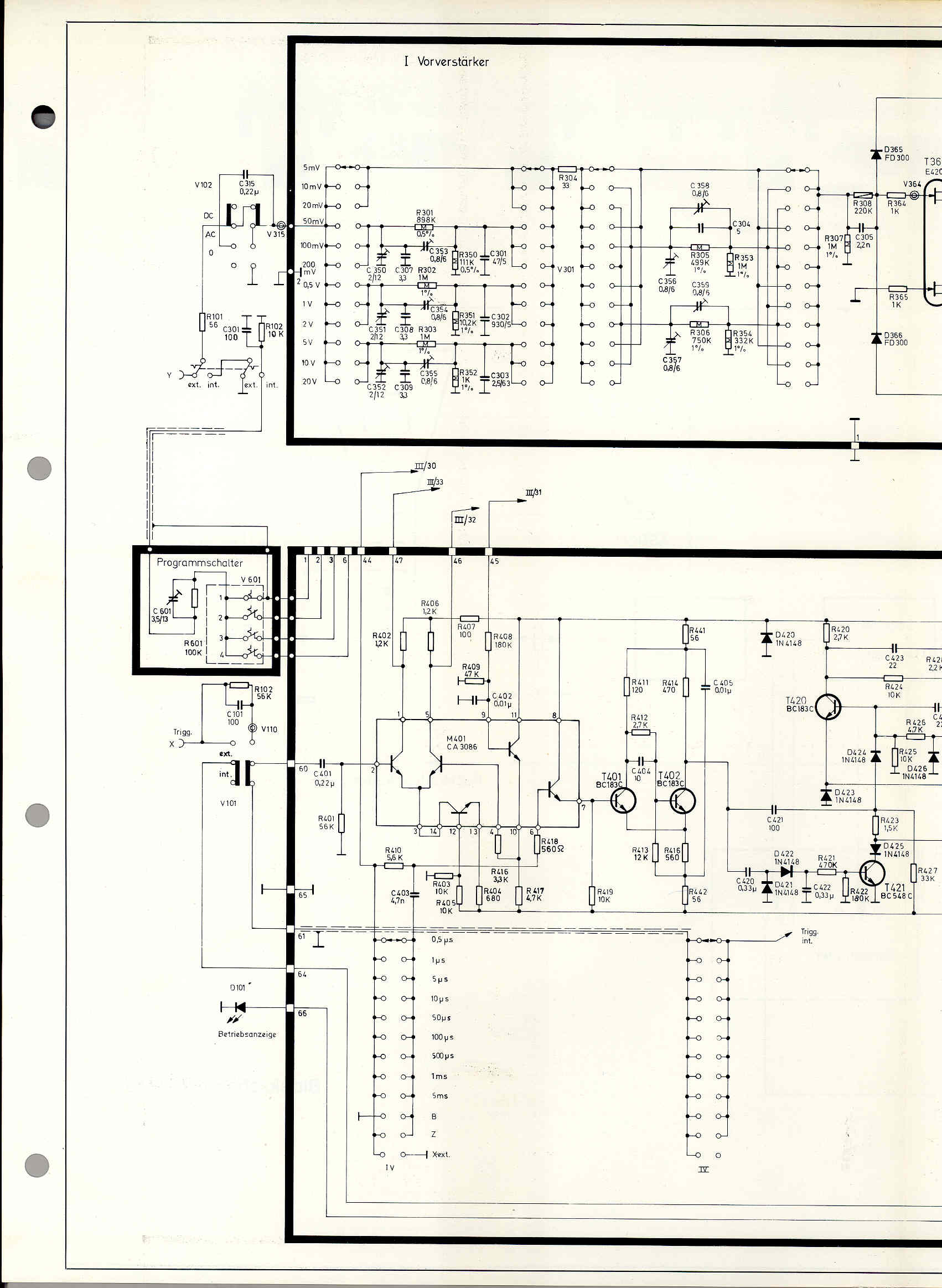

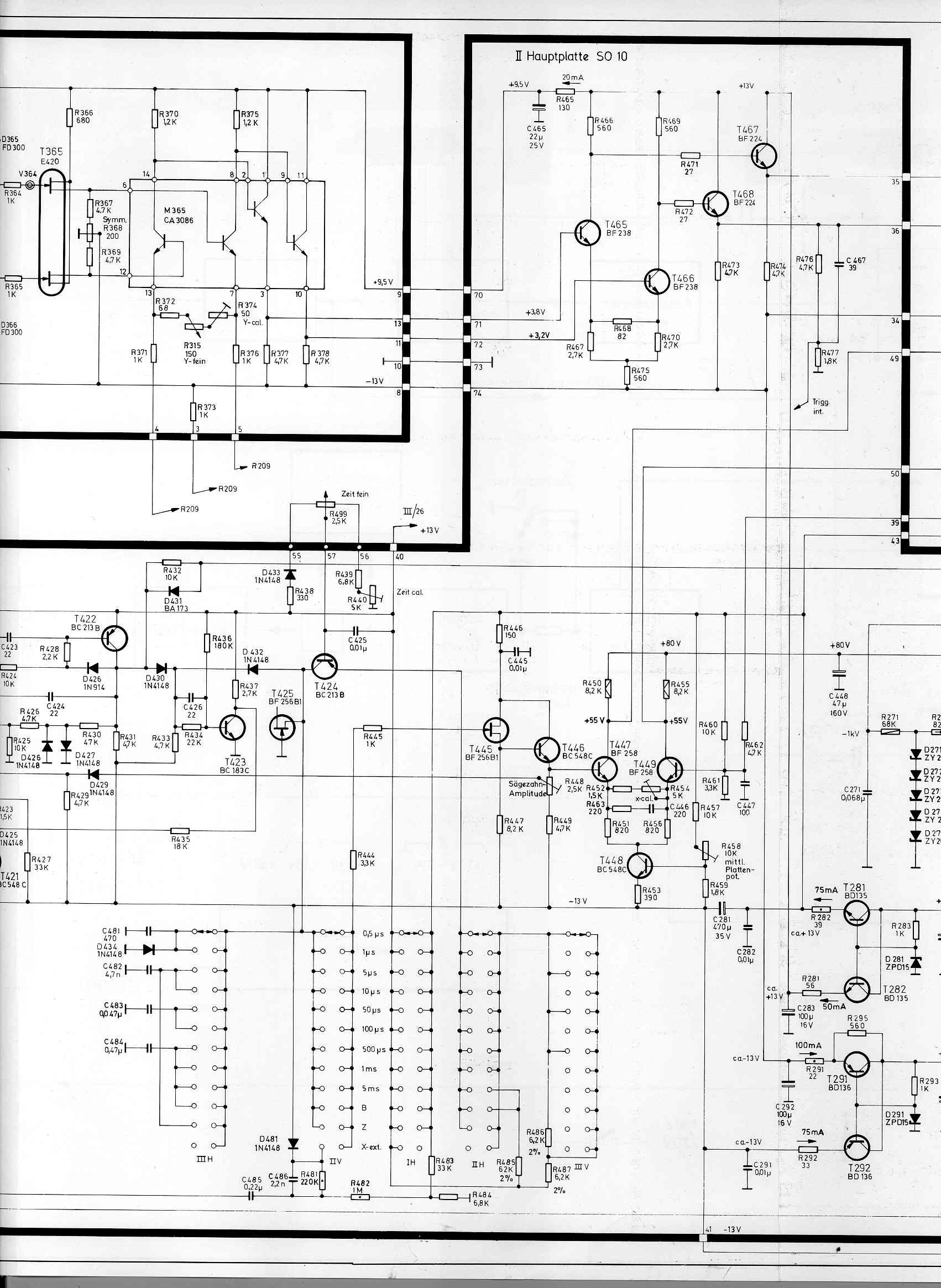

Hier noch die Schaltungsunterlagen:

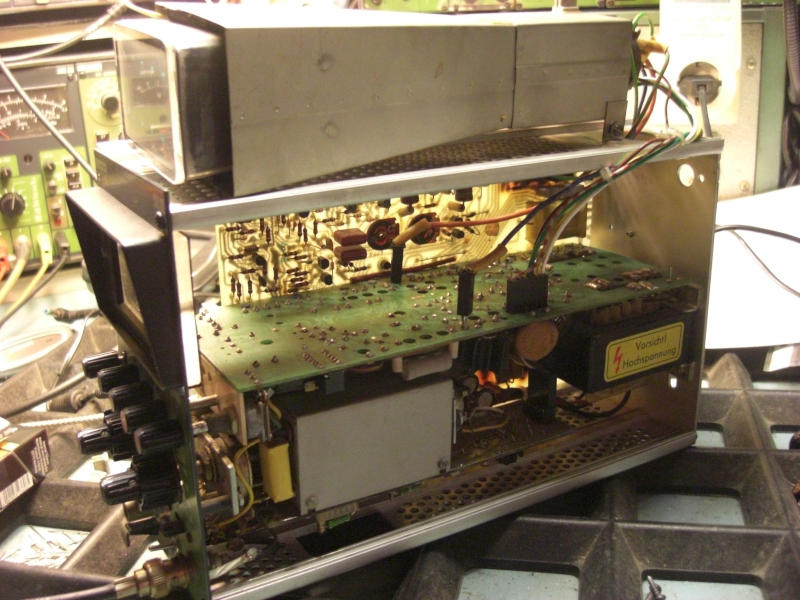

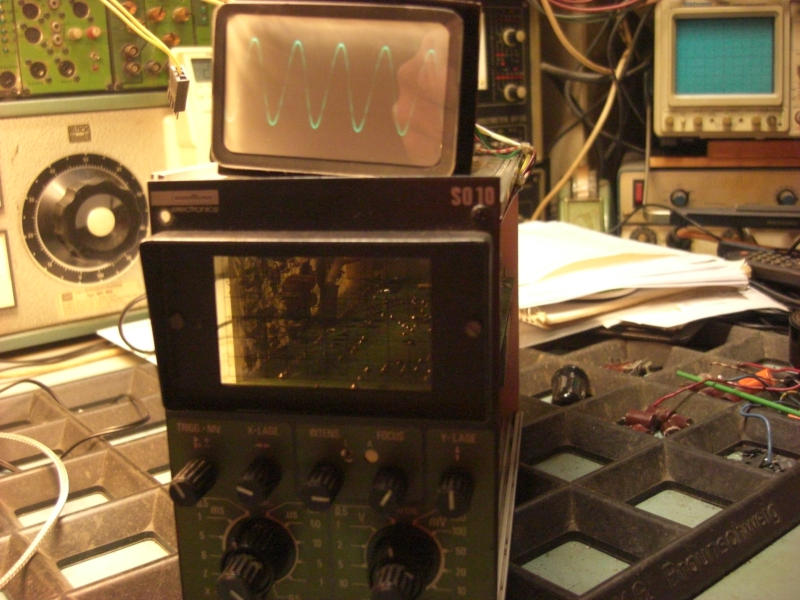

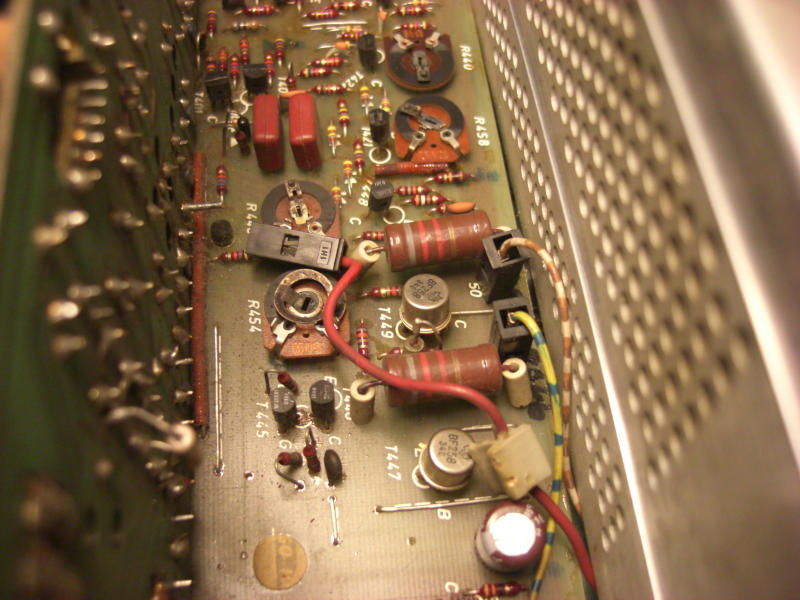

Im Jahre 2021 bot jemand ein SO10 in einem Grundgerät für kleines Geld in einer Kleinanzeige an und ich konnte nicht widerstehen. Beim SO10 fehlten leider die seitlichen Abdeckplatten und die Platine hatte so diesen oder jenen Reparaturversuch hinter sich. Im Bereich der Hochspannungserzeugung waren schon ZY200 ausgelötet und die Platine hatte sich schon verfärbt. Also diese Zenerdioden bestellt und die SHG 2 Dioden gleich mit, gibt’s ja alles noch für einen schmalen Taler. Bei der Gelegenheit noch einige Elkos getauscht und die Verkabelung der Röhrenfassung zur Platine. Hier waren die Isolierungen der Litzen hart und brüchig. Falls jemand das vorhat, anbei ein Foto mit den Farben der Drähte. Das Modul tat wieder und ließ sich schön abgleichen. Allerdings stellte es sich heraus, dass das Gerät lange im Gebrauch war und dadurch die Leuchtschicht der Röhre im zentralen Bereich schon gelitten hatte. Zum Vergleich noch ein Foto eines SO10 mit besserer Röhre.
