Nordmende S5300 Signalverfolger SV01

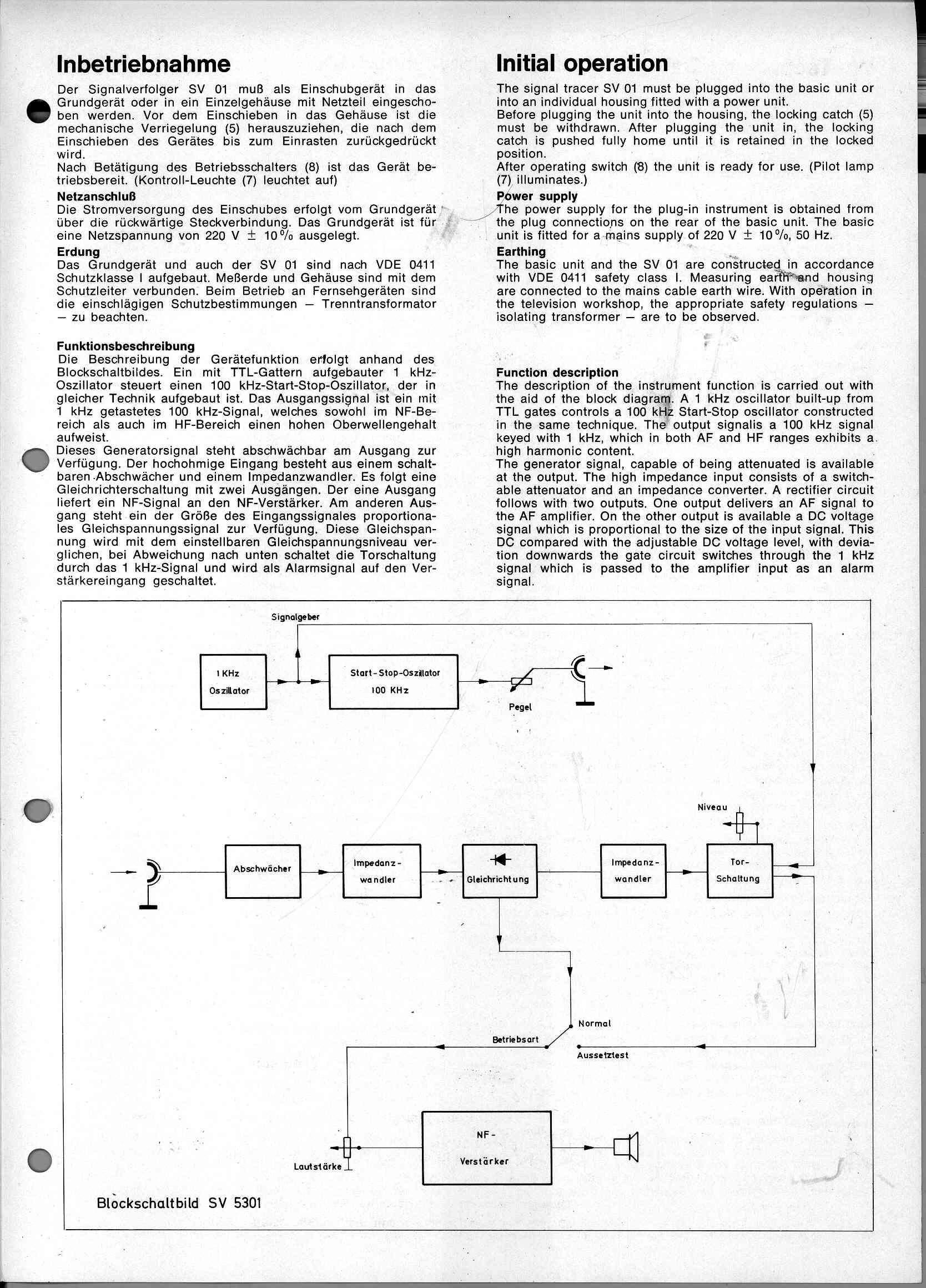

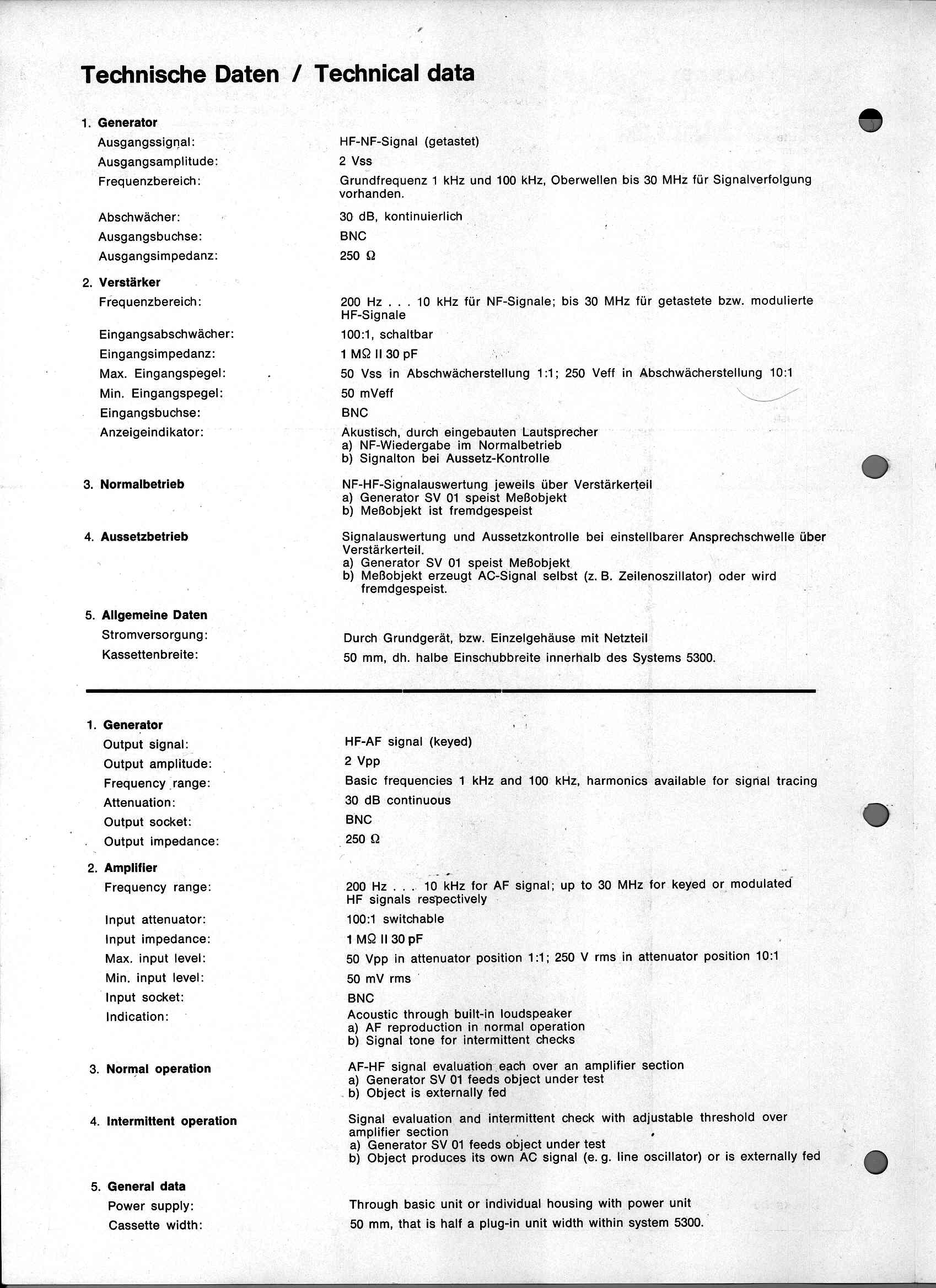

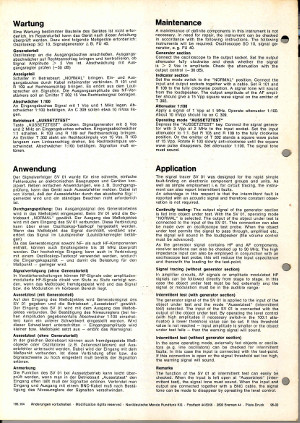

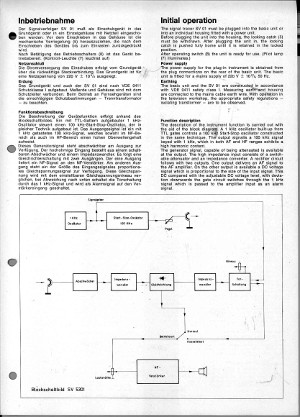

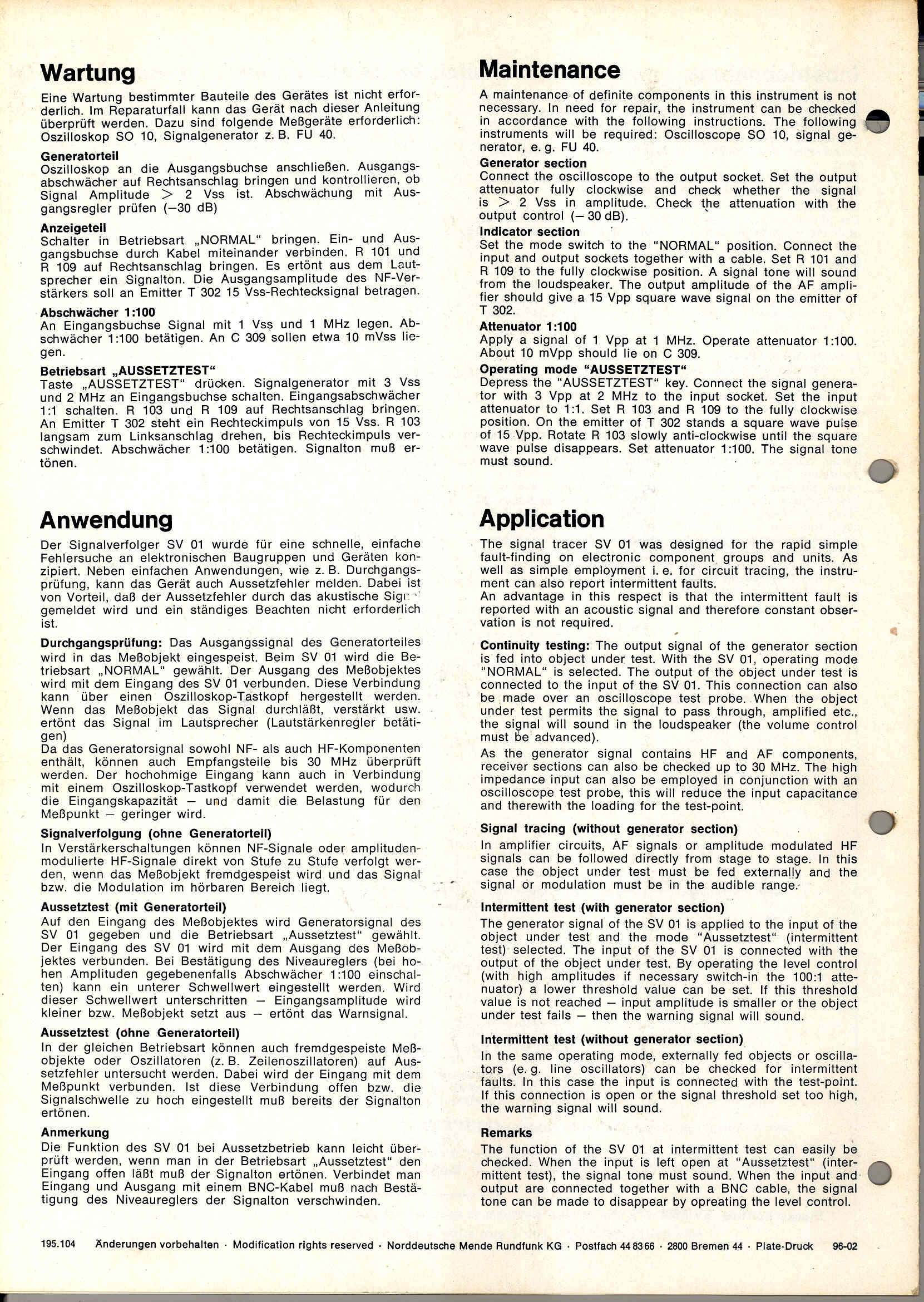

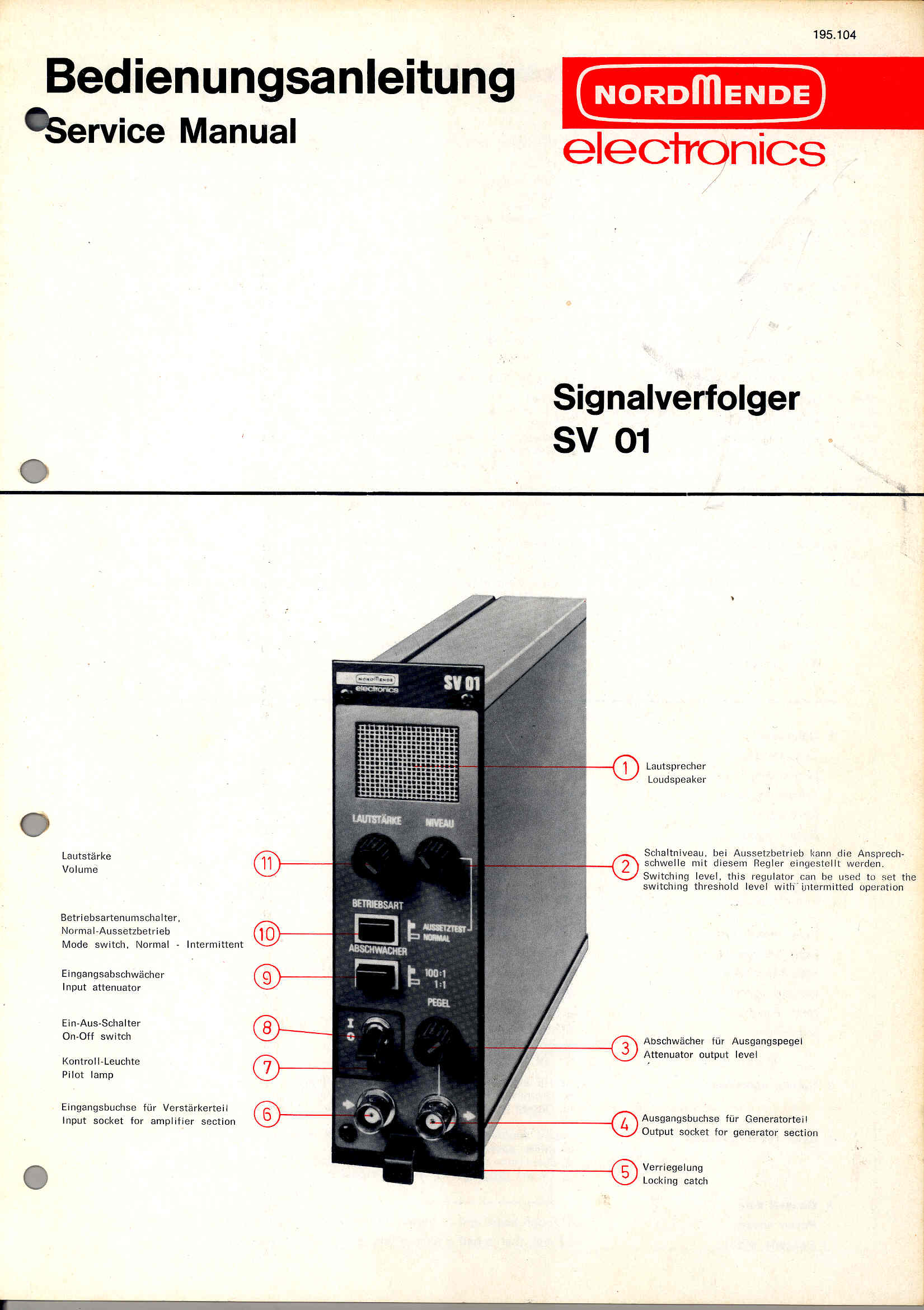

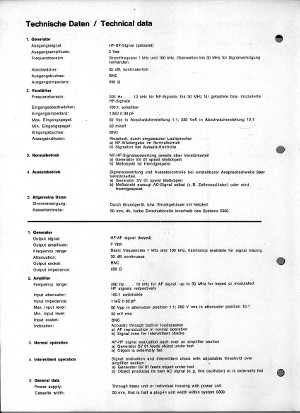

Der Signalverfolger ist ein 50mm-Einschub und verfügt über einen 100kHz Signalgenerator, der mit 1kHz getaktet ist. Weiterhin ist ein NF-Verstärker mit Lautsprecher eingebaut. Als Besonderheit ist zur Überwachung von Baugruppen im Betrieb ein Aussetzmodus schaltbar, der bei Pegelschwankungen akustischen Alarm gibt. Diese Baugruppe war über die Zeit sehr stabil und es traten keine Fehler auf. Hier die Bedienungsanleitung:
|
|
|
|
|

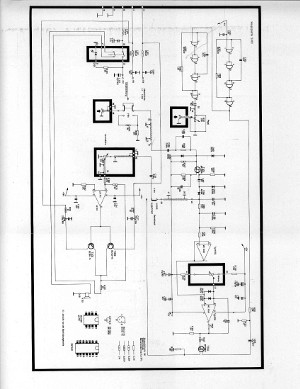

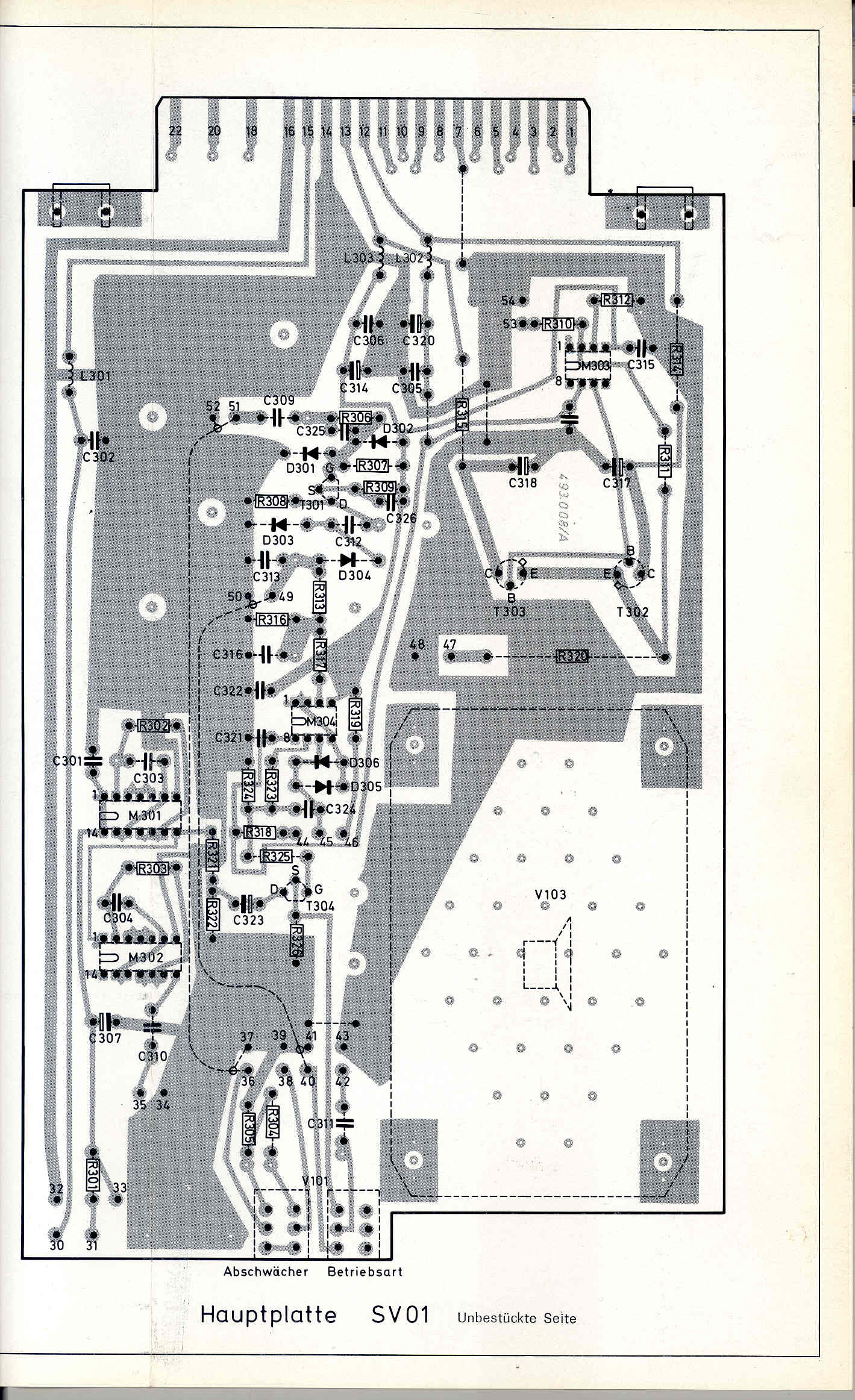

Und hier noch der Schaltplan und das Platinenlayout:
|
|
|

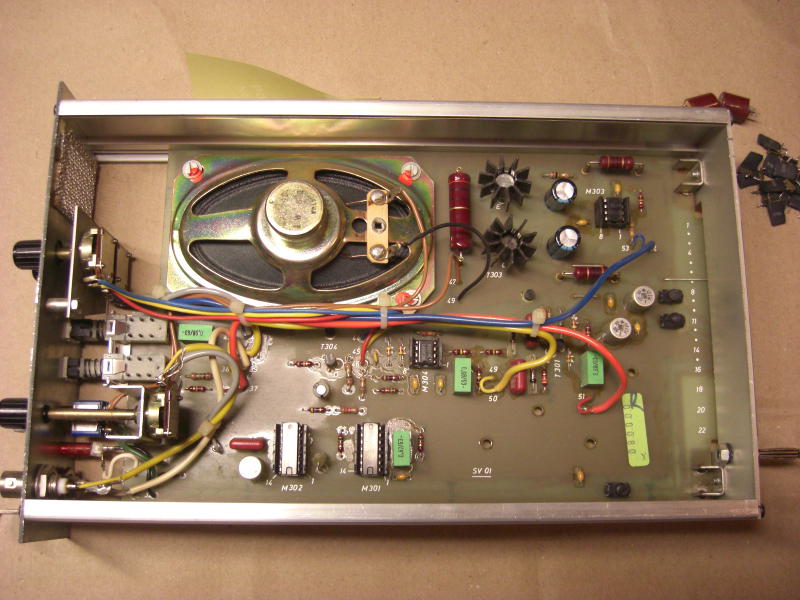

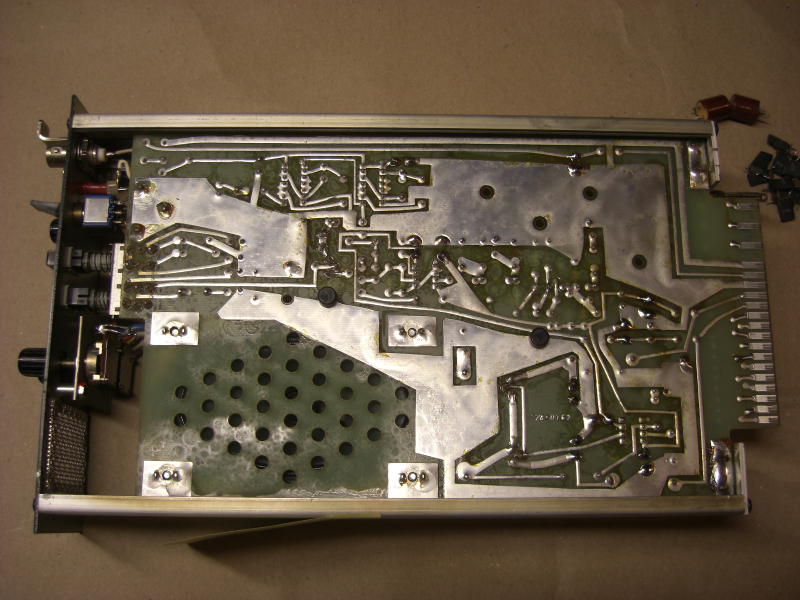

Im Oktober konnte ich bei einer Versteigerung im Internet ein weiteres Modul erwerben. Ein paar Elkos mußten ausgewechselt werden und den schwarzen Kondensatoren ging es auch ans Leder. Das Modul lief einwandfrei. Ein paar Fotos:
|
|
|
|
