Nordmende S5300 Ultraschallprüfgerät US03

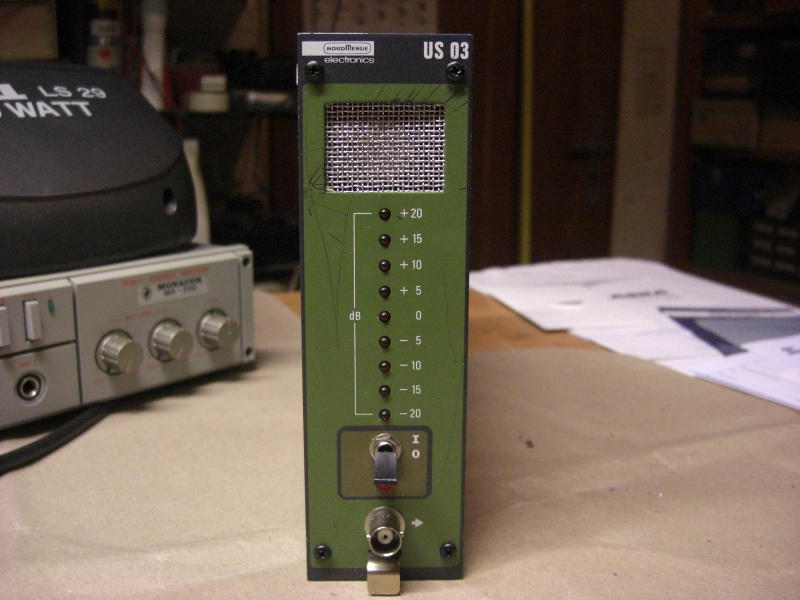

Das Modul hat eine Breite von 50mm und diente zur Prüfung von Ultraschallfernbedienungen. Es verfügte über einen Ultraschallempfänger mit einer Reihe Leuchtdioden, an der die Stärke des empfangenen Signals abgelesen werden konnte. Es wurde nur selten benutzt, da sich sehr bald die Infrarotfernbedienungen durchsetzten. Aber mal schauen, ob sich bei den Einparkassistenten moderner Autos wieder ein Einsatzgebiet findet, das funktioniert ja auch mit Ultraschall.

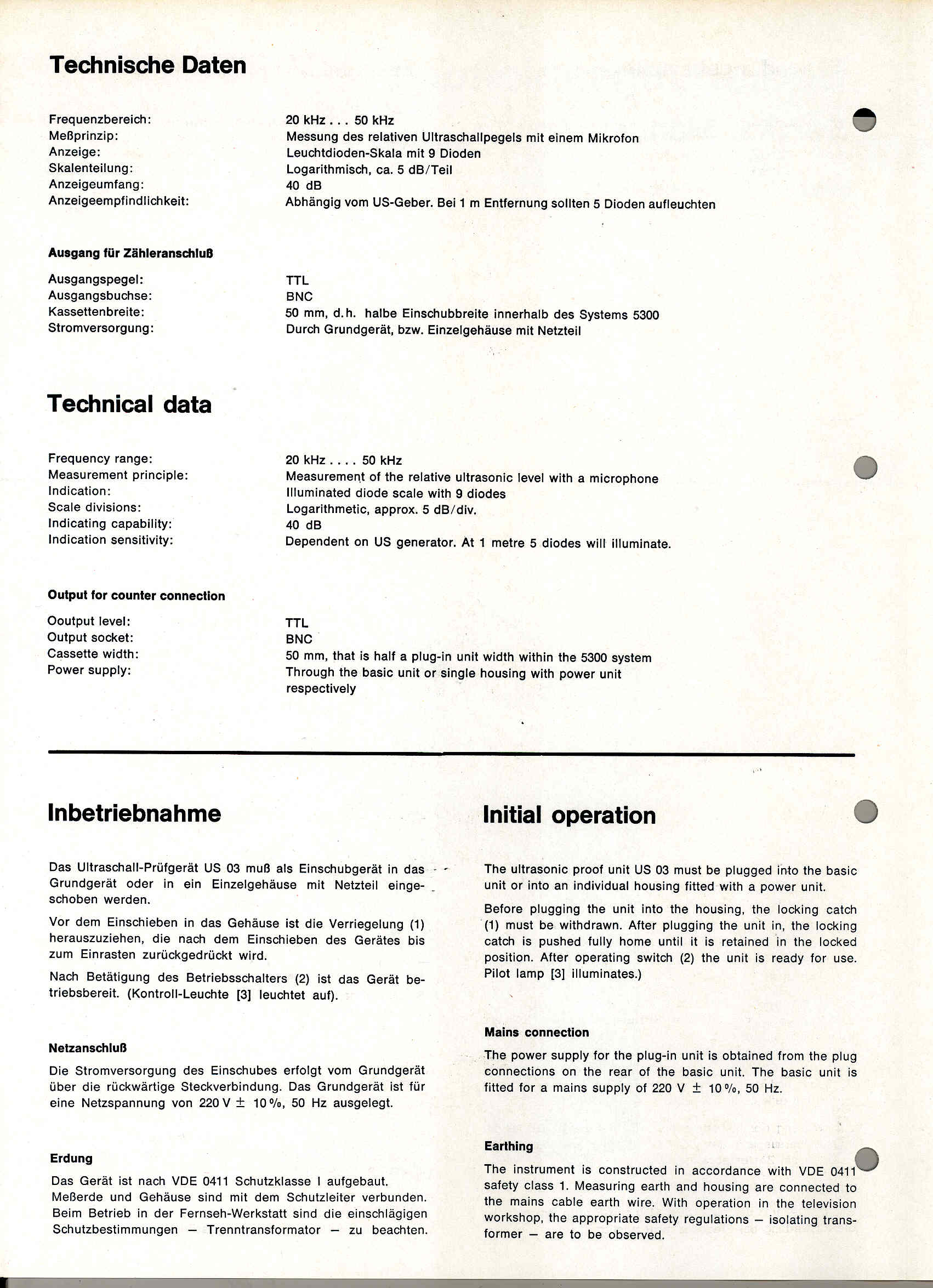

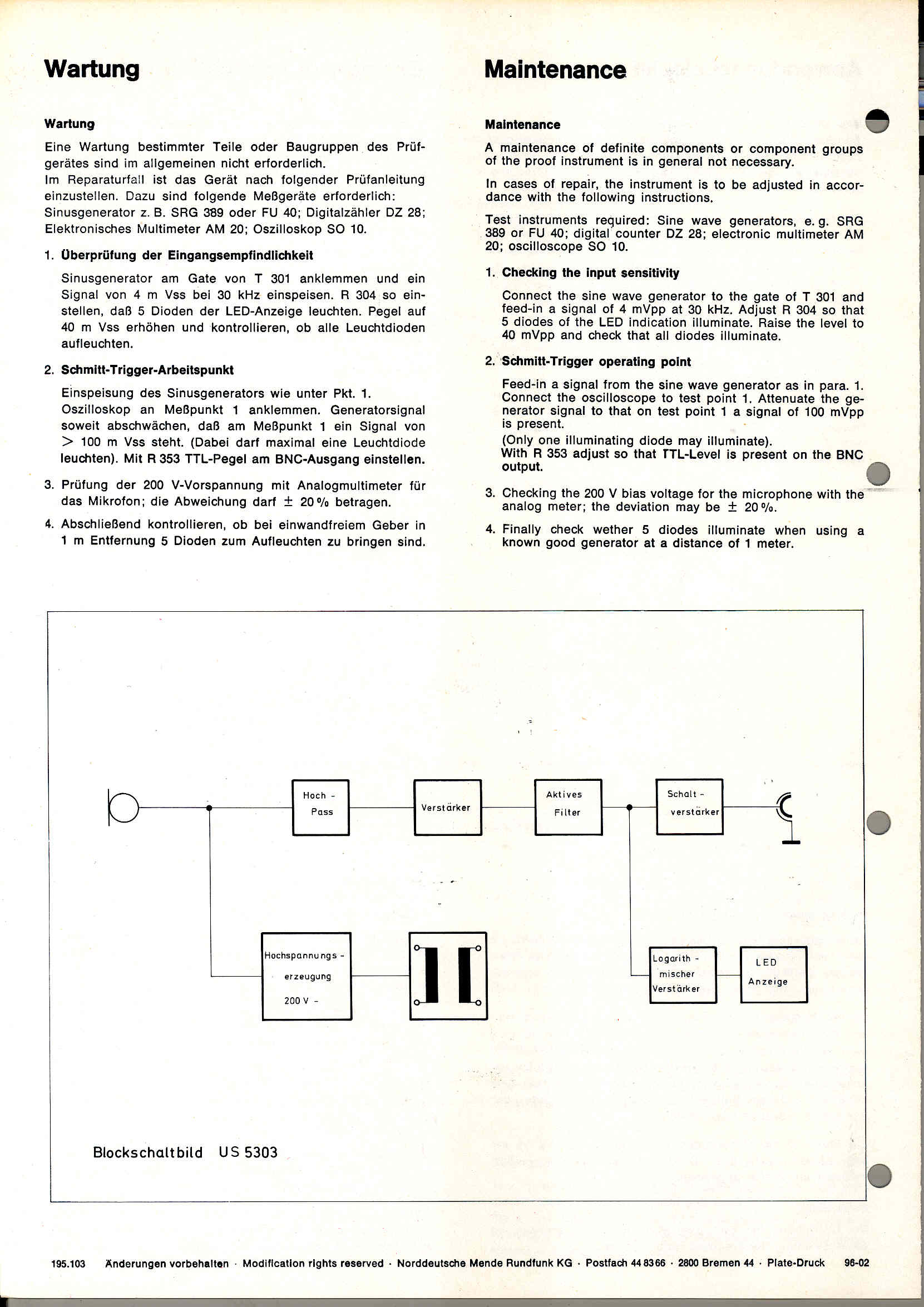

Hier die Bedienungsanleitung:
|
|
|
|
|

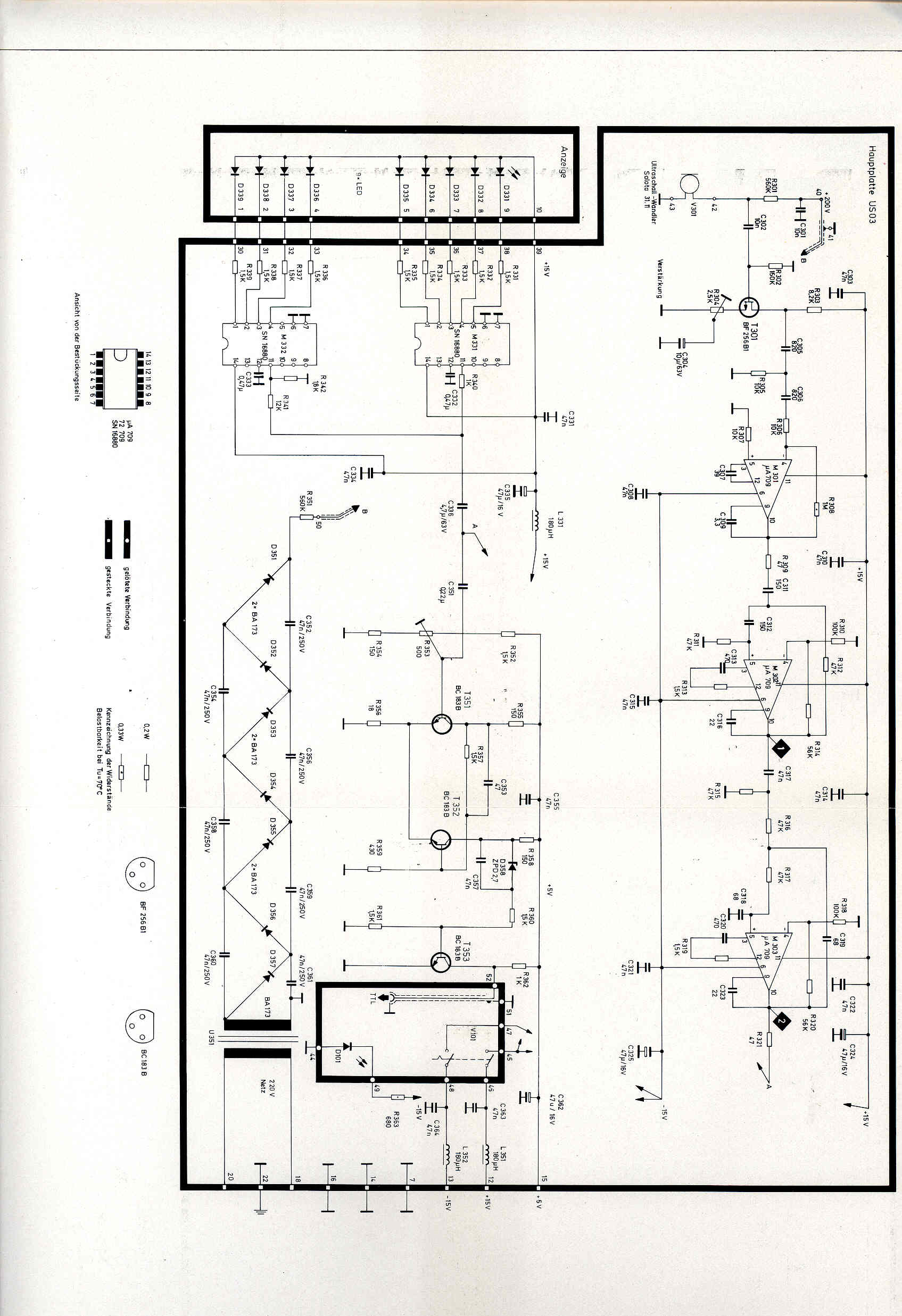

Und die Schaltung:
|
|
|

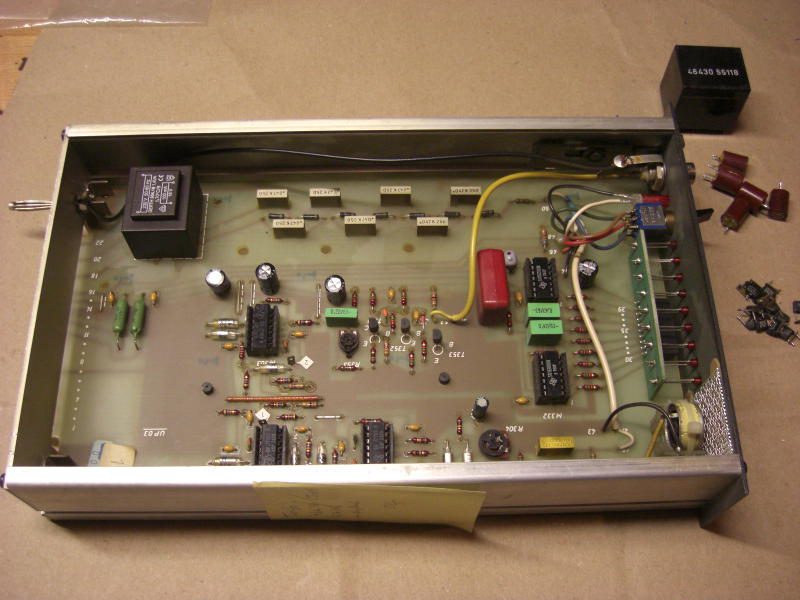

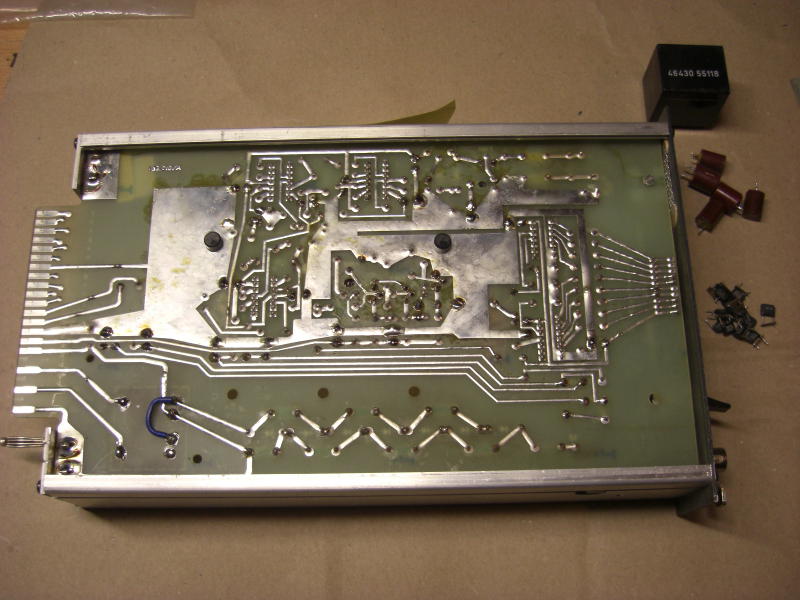

Im Oktober 2016 kam ein weiteres Modul zu mir. Ich konnte es bei einem Internetauktionshaus ersteigern. Gar nicht so einfach, etwas zu finden, um dieses Modul zu testen. Geht ja heut alles per Funk oder Infrarot. Ein Ultraschallentferungsmesser fand sich im Fundus und es zeigte sich ,daß das Modul zu wenig anzeigte. Der Trafo für die Vorspannung des Ultraschallempfängers hatte eine Unterbrechung der Primärwicklung. Ersatz gab es bei Reichelt, ( 230V, 1,8VA, 18V, 100mA ). Der Trafo paßt ins Raster der Platine, nur muß eine Brücke von einem Trafoanschluß zum Vervielfacher gezogen werden. Dann wurden noch die Elkos und die schwarzen Kondensatoren gewechselt und das Meßgerät war wieder in Ordnung.
|
|
|
|
