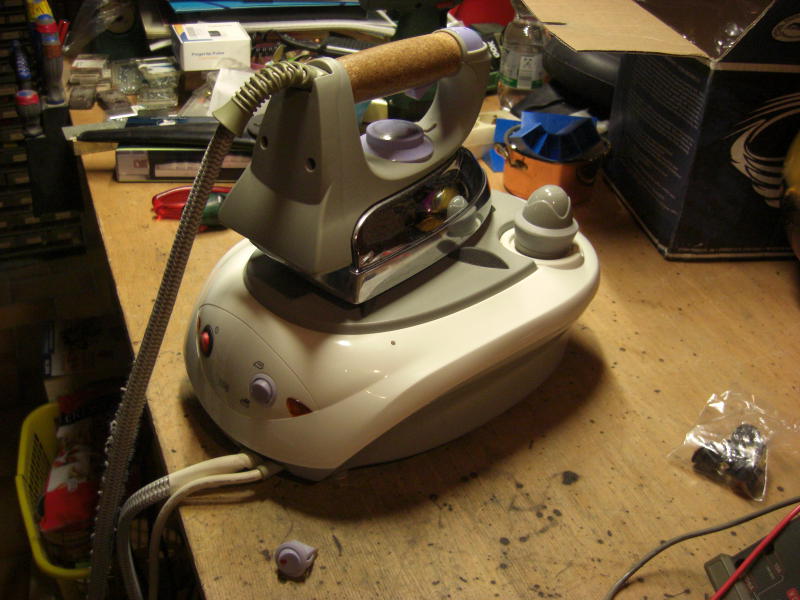

Dampfbügelstation TCM 223582

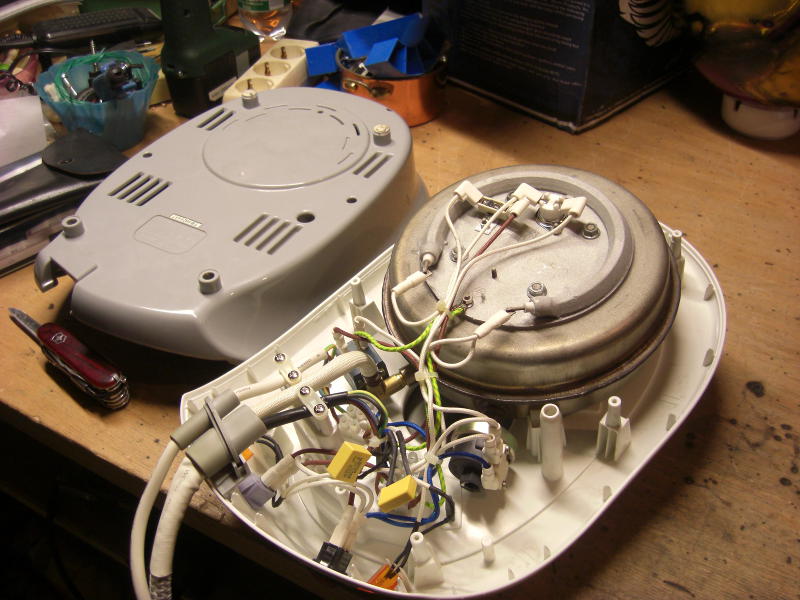

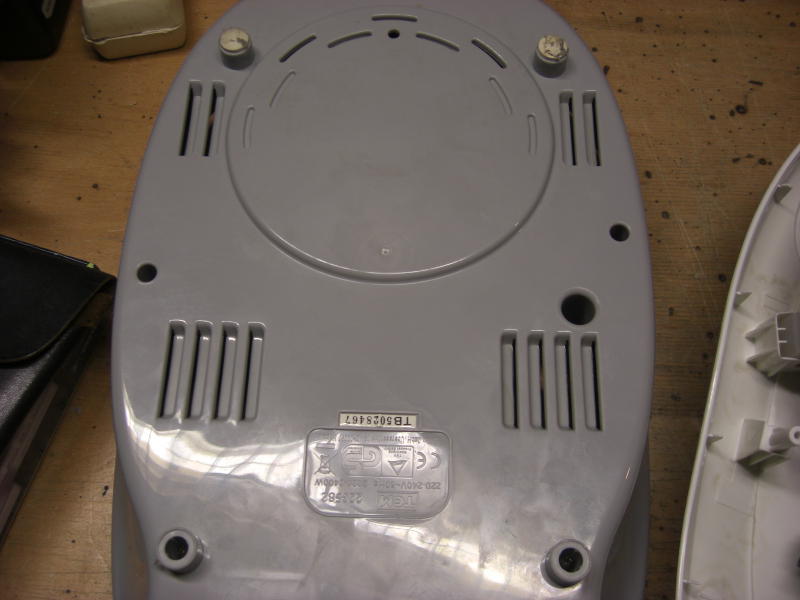

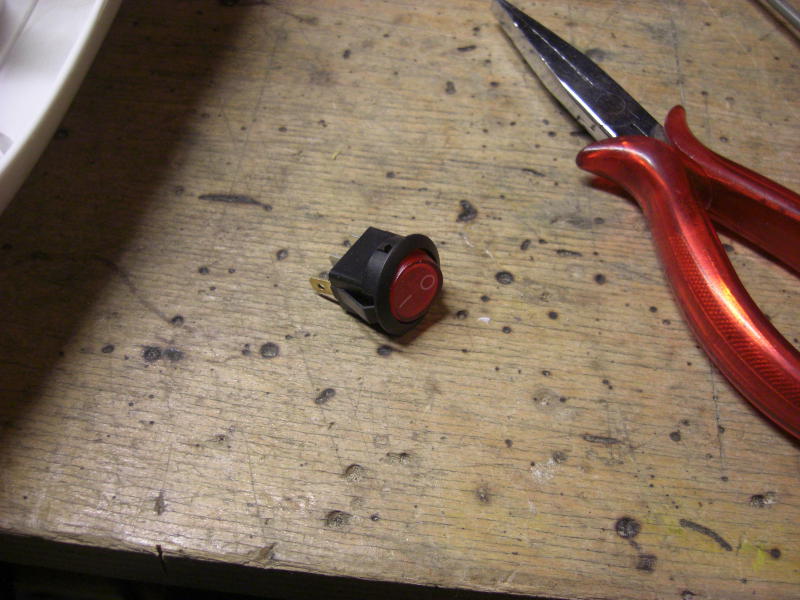

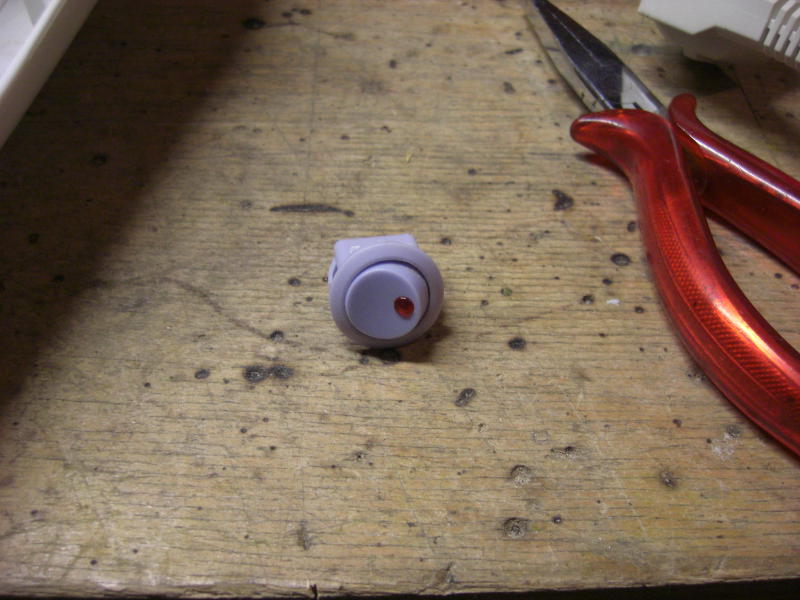

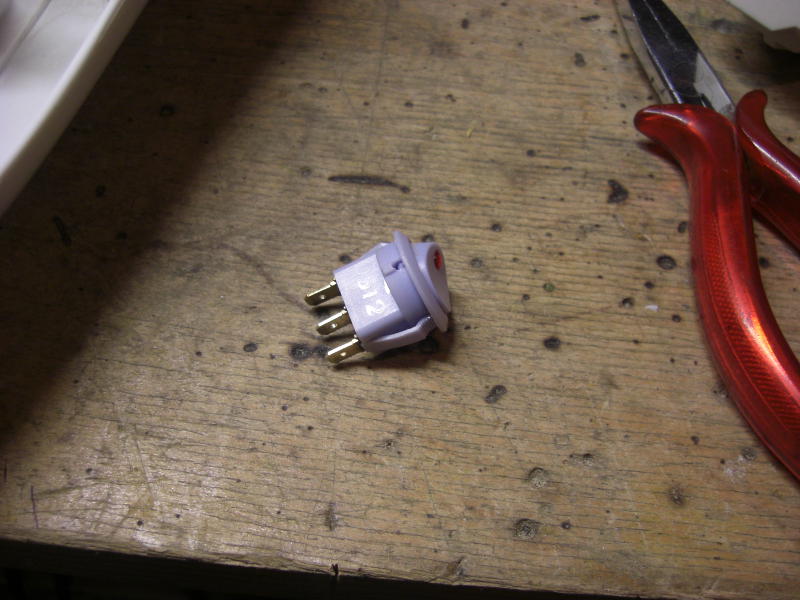

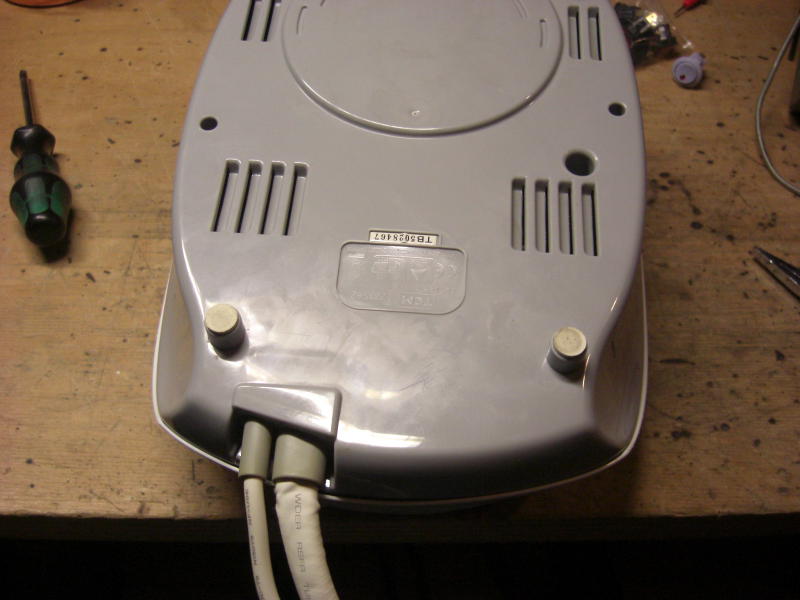

Oben beschriebene Station ist seit einigen Jahren in unserer Waschküche im Einsatz. Meine Beste von Allen beklagte kürzlich, daß sie nicht mehr zuverlässig funktionierte. Sie würde nicht mehr heizen und keinen Dampf mehr produzieren. Also kam das Teil in die Werkstatt. Wasser eingefüllt und eingeschaltet. Beim Einschalten fühlte sich der Schalter schon recht merkwürdig an, als ob die Wippe nur auf einer Seite fest wäre. Nun kam dazu, daß die eingebaute Glimmlampe manchmal leuchtete und manchmal nicht, wenn man mit dem Finger auf die Wippe tupfte. Hmm, das sieht doch nach neuem Schalter aus. Netzkabel aus der Steckdose gezogen und die Station umgedreht. Nun waren einige Schrauben sichtbar, die herausgedreht wurden. Bei solchen Dingen auch die Gummifüße herausziehen, da sich meist weitere Schrauben darunter verbergen. Bei den hinteren, wo die Zuleitungen zum Bügeleisen abgehen, wurde ich fündig und nach Lösen dieser beiden Schrauben ließ sich die Wanne abnehmen. Da war er also, der Schalter, drei Anschlüsse waren dran. Ein äußerer für die Netzzuleitung, der mittlere für die Zuleitung zum Gerät und der andere äußere ist die Null, damit die Glimmlampe leuchtet, wenn der Schalter betätigt wird. Die Anschlüsse sollte man sich merken, oder besser ein Foto machen, damit man das hinterher wieder richtig zusammenbekommt, wenn man kein Ohmmeter hat. Der Schalter wurde abgeklemmt und kam auf den Werktisch. Er braucht eine runde Einbauöffnung und hat einen Durchmesser von 20mm. Er ist für einen Schaltstrom von 8 Ampere ausgelegt. Das wird nicht einfach, da die meisten Schalter dieser Bauform maximal 4 A vertragen. Aber mal sehen, vielleicht läßt er sich reparieren. Nun stellte es sich heraus, daß eine Befestigungsnase der Wippe des Schalters abgebrochen war und damit die Feder, die die Wippe beim Schalten schnappen läßt, dadurch nicht mehr den notwendigen Druck aufbauen konnte. Naja, ein neuer Schalter mußte her. Bei einem Internet-Auktionshaus wurde ich für 1,45€ pro Stück fündig und bestellte fünf Stück. Der Grund dafür liegt darin, daß der Schalter nicht mehr kaputt geht, wenn man ein Ersatzteil vorhält. Es gehen nach Murphy ja nur die Dinge kaputt, die man nicht vorrätig hat. Immerhin ist der neue Schalter für 6A gut, also einigermaßen verwendbar. Umso mehr, da die Kontakte des defekten Schalters nur mäßig abgebrannt waren. Dann galt es nur noch, das Gerät wieder zu verschrauben und es ging dann wieder dem großen Berg an die Wäsche.
