Fernbedienungen

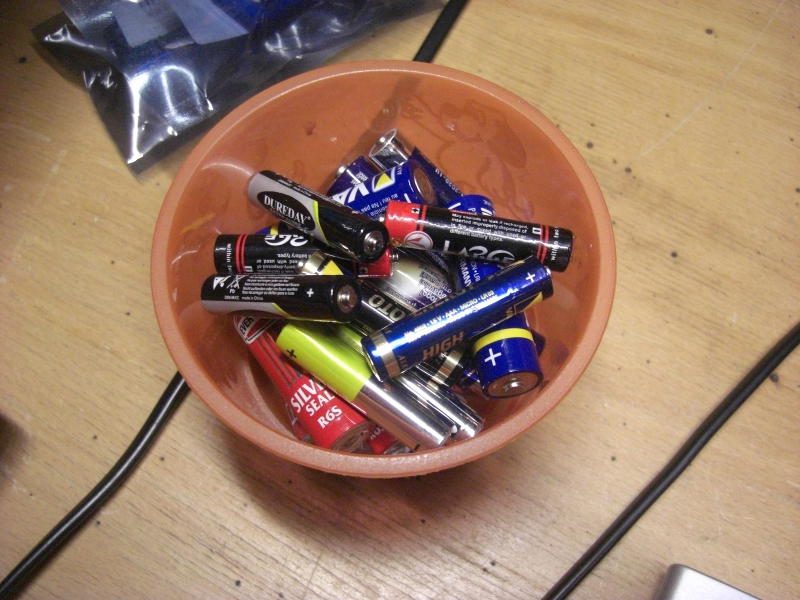

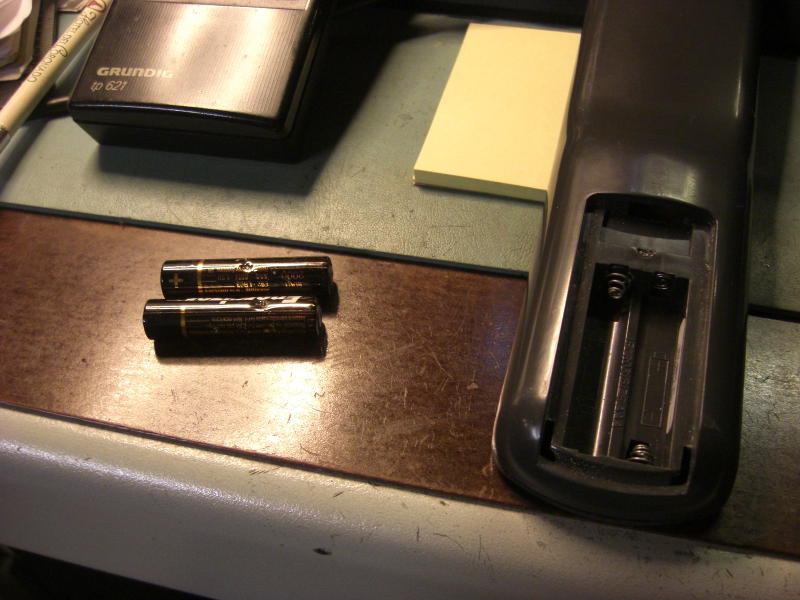

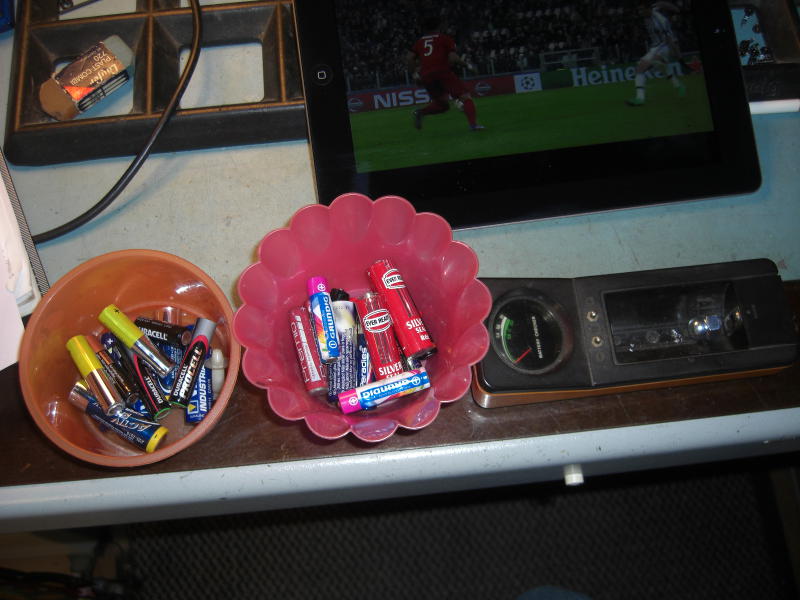

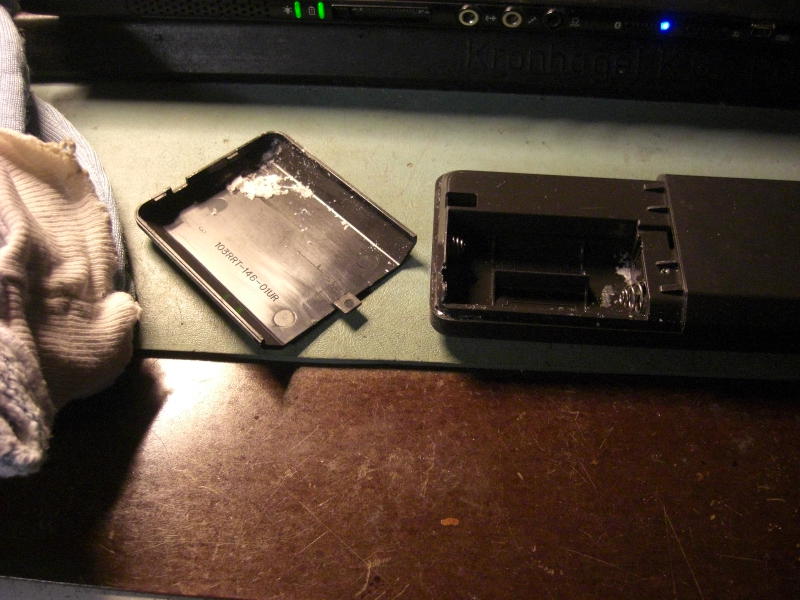

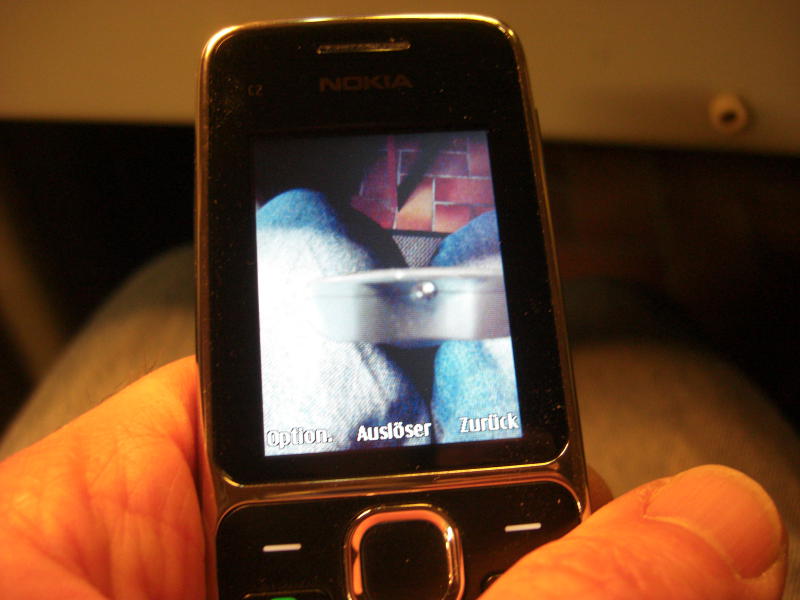

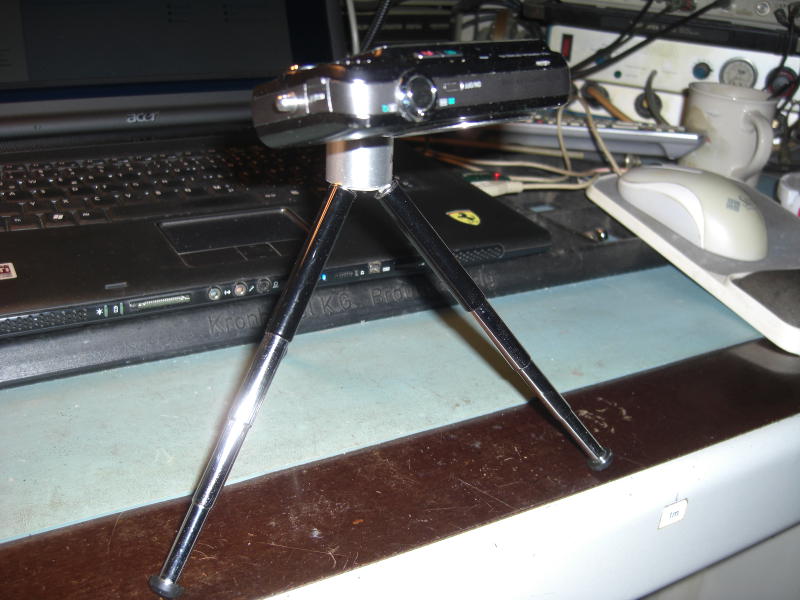

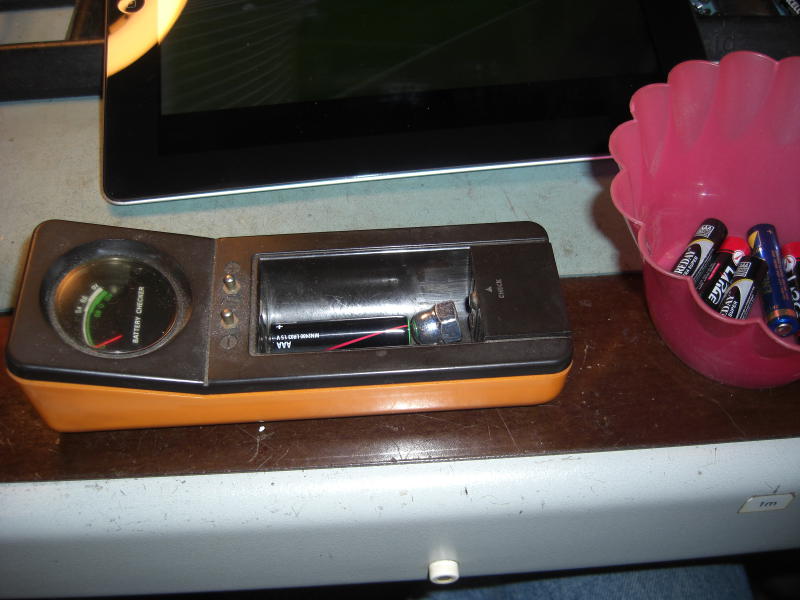

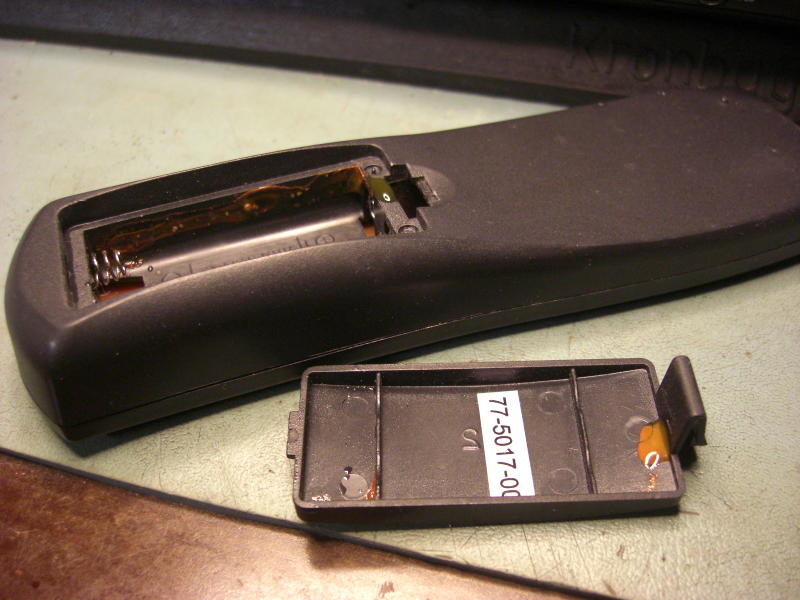

Fernbedienungen gibt es für eine Vielzahl von technischem Gerät. Auch mir begegnen sie eigentlich dauernd, da wieder mal irgendwas nicht funktioniert. Bei mir im Haus, bei den Nachbarn und woanders auch. Zunächst schauen wir uns mal die Dinger an, die im Haus eingesetzt werden. Für Fernseher, DVB-Receiver, Videorecorder und so. Diese sind überwiegend so gebaut, daß sie nach Drücken der entsprechenden Taste die Signale im Infrarot-Bereich aussenden und dabei einen Code übertragen, den das Empfängergerät dann entsprechend interpretiert. Geht etwas nicht, so sind zunächst die Batterien und deren Kontakte in der Fernbedienung unter Verdacht. Sind neue Batterien eingesetzt, so kann man prüfen, ob die Fernbedienung etwas sendet, wenn man eine Taste drückt. Dafür richtet man die Front der Fernbedienung auf eine Digitalkamera, die eingeschaltet ist. Nahezu jedes Mobiltelefon hat auch so ein Kameramodul, also kann man dies mit der Kamera eines Smartphones auch prüfen. Meist sieht man dann einen bläulichen Lichtpunkt im Sucherfenster der Kamera. Dieser leuchtet entweder konstant oder er pulsiert. Schon mal nicht schlecht. Nun muß man wissen, da eine Fernbedienung massig viele Knöpfe hat, wie diese Informationen in der Fernbedienung aufbereitet werden. Man stelle sich auf einem Blatt Papier mal ein Bild vor, wo sich vier parallele horizontale Linien mit vier vertikalen Linien kreuzen. Dabei ergeben sich 16 Schnittpunkte. Verschaltet man die Tasten entsprechend mit einem elektronischen Baustein (Encoder), so kann man damit schon 16 verschiedene Informationen übertragen. Nun probiert man die Tasten nacheinander durch. Sendet die Fernbedienung bei jedem Tastendruck, ist alles wieder in Butter. Einzelne Tasten können ausfallen, oder auch ganze Gruppen, je nach Defekt. Sie wissen ja jetzt, warum das so ist. Tasten, die gerne ausfallen, sind die, die am meisten verwendet werden ( Lautstärke + und -, Programm + und -, 1,2,3). Möchte man das reparieren, so muß die Fernbedienung zerlegt werden. Hat die Fernbedienung harte Tasten aus Kunststoff, so tut man gut daran, die Fernbedienung von oben zu fotografieren. Hat die Fernbedienung flexible Tasten, geht’s so weiter. Nun entnimmt man die Batterien und sucht auf der Unterseite und im Batteriefach nach kleinen Schrauben, die gelöst und entnommen werden (Meist sind es Kreuzschlitzschrauben der Größe Phillips 0 oder 1). Findet man diese nicht, so schaut man nach kleinen viereckigen Öffnungen auf der Unterseite. Hier kann man mit einem kleinen Schlitzschraubendreher die obere von der unteren Halbschale über Laschen ausrasten. Gibts weder Schrauben noch Öffnungen, so fährt man mit den Fingernägeln der rechten Hand unter Druck die Linien seitlich an der Fernbedienung lang und kann dadurch die eine Halbschale von der anderen ausrasten. Die untere Halbschale legt man auf die Seite. Nun schaut man auf eine Platine, die es auszubauen gilt. Entweder sind da Schrauben zu lösen, manchmal liegt sie auch einfach nur da und kann abgenommen werden. Nur etwas Vorsicht bitte, wenn da Zuleitungen für das Batteriefach angelötet sind, daß man die Drähtchen nicht abreißt. Nun dreht man die Platine um und sieht meist einen schwarzen Aufdruck, der an den Stellen jeder Taste in zwei kleine Kämme ausläuft. Schaut man den Kontakt an, der von der Taste betätigt wird, so ist hier ein kleiner kreisrunder Stempel, der auch schwarz aussieht. Aha, so geht das. Der Stempel geht runter und verbindet die beiden Kämme bei einem Tastendruck. Läßt man die Taste los, so drückt der Gummikonus rund um den Stempel die Taste wieder zurück. Soweit, sogut. Nur hat eine Fernbedienung im Laufe der Zeit ein hartes Leben, denn der Benutzer teilt Getränke mit ihr, auch Reste der täglichen Arbeit und der abendlichen Snacks werden von den Fingern in die Fernbedienung gedrückt. Der Effekt ist, daß die Fernbedienung und die Tasten klebrig werden. Aber dies kann man wieder in Ordnung bekommen. Zerlegt ist die Fernbedienung ja schon. Man nimmt ein Tuch und feuchtet es mit eine milden Seifenlösung an. Damit wischt man ohne Druck auf der Platine den Bereich des schwarzen Aufdrucks ab. Glasreiniger geht dafür auch. Nur bitte nichts mit Lösungsmitteln verwenden, sonst ist nach kräftigem Putzen der schwarze Aufdruck beschädigt oder weg und die Fernbedienung hat es hinter sich. Die Folie mit den Tasten nimmt man dann aus der oberen Halbschale heraus. Beide Halbschalen und die Tastenfolie kommen in eine Schüssel mit lauwarmem Wasser und etwas Seife. Dies läßt man so 10 Minuten stehen. Nun holt man alle Verunreinigungen aus diesen Teilen heraus. Eine weiche Zahnbürste hilft da sehr gut. Dann legt man ein Frotteetuch auf den Tisch, gibt die Teile drauf und trocknet sie durch vorsichtiges Drücken mit dem Tuch. Dann läßt man das Ganze eine Stunde liegen, damit alle Teile auch wirklich trocken sind und montiert die Fernbedienung anschließend wieder. Hat man die Zeit nicht und ist ganz zufällig ein Kompressor mit Druckluft zur Verfügung, dann...spart man Zeit.

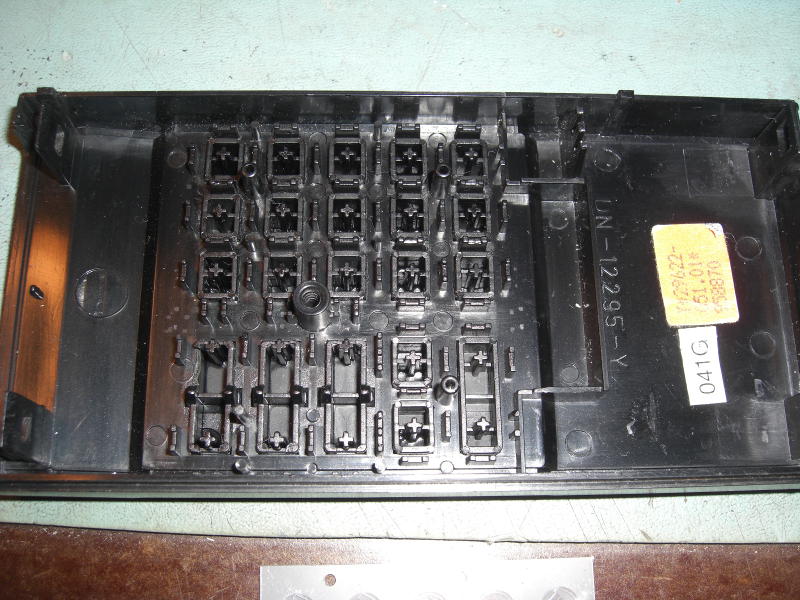

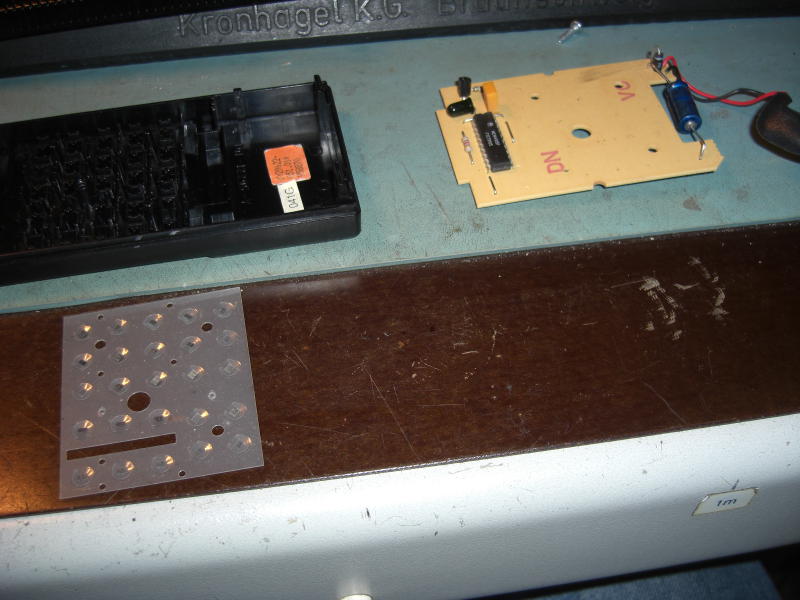

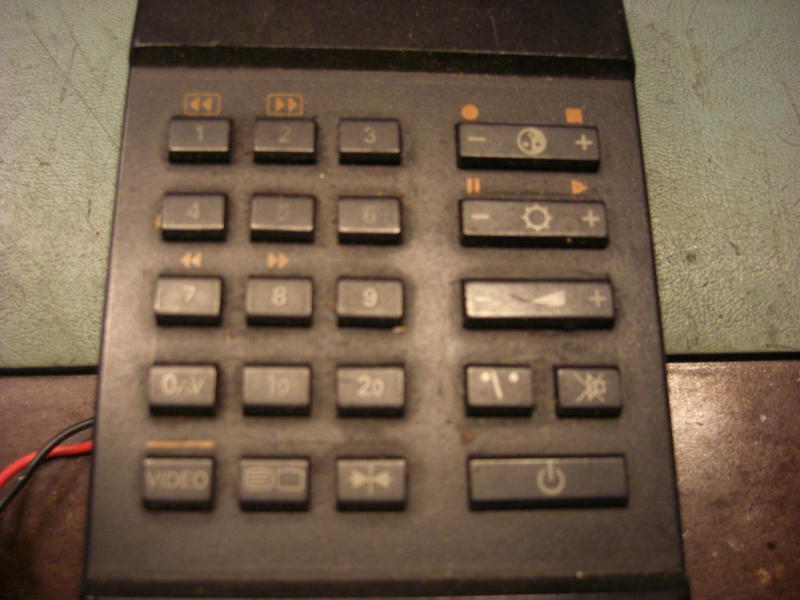

Etwas aufwändiger wird es z.B. bei älteren Grundig- Fernbedienungen, bei denen die Tasten einzeln im Oberteil eingesetzt sind und nach der Reinigung wieder so bestückt werden müssen, aber Sie erinnern sich ja sicher an den Tip mit dem Foto der Oberseite, das vor dem Zerlegen zu machen ist. Dann klappt das auch. Eine kleine Schwierigkeit ist noch, daß die Halbschale im Vergleich zum Foto spiegelverkehrt bestückt werden muß. Eine nette Konzentrationsübung. In der Tat würde ich die Überholung einer solchen Fernbedienung nicht gerade 10 Minuten vor einem Fußballländerspiel beginnen ;-)

Die Fotos stammen von einer Aktion, bei der ich so etwa 30 Fernbedienungen für eine Flüchtlingshilfsorganisation getestet und zum Teil repariert habe.

Demnächst mehr zu den Fernbedienungen, die es sonst noch so gibt.
