Oszilloskop Tektronix 2465

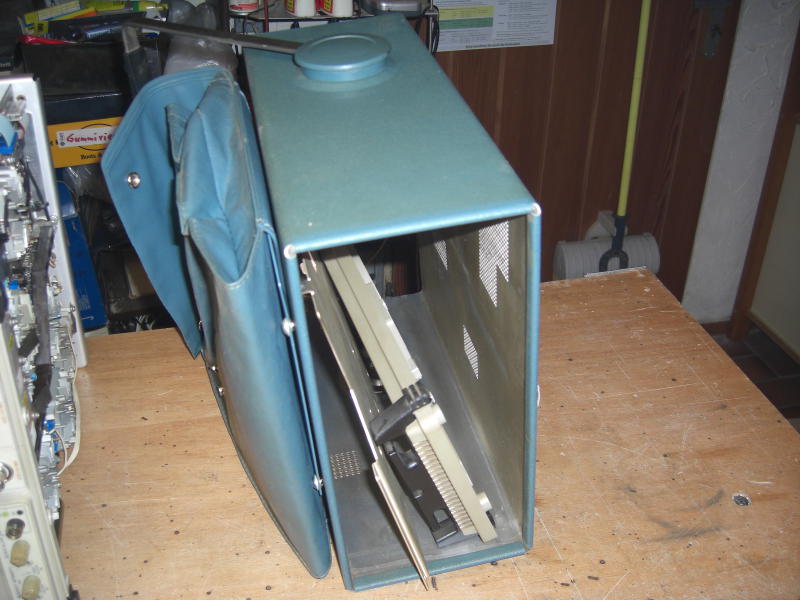

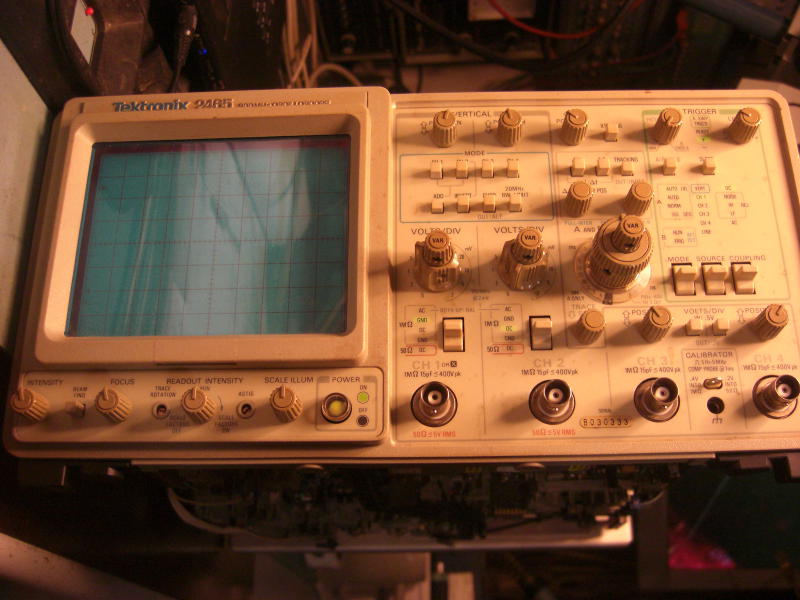

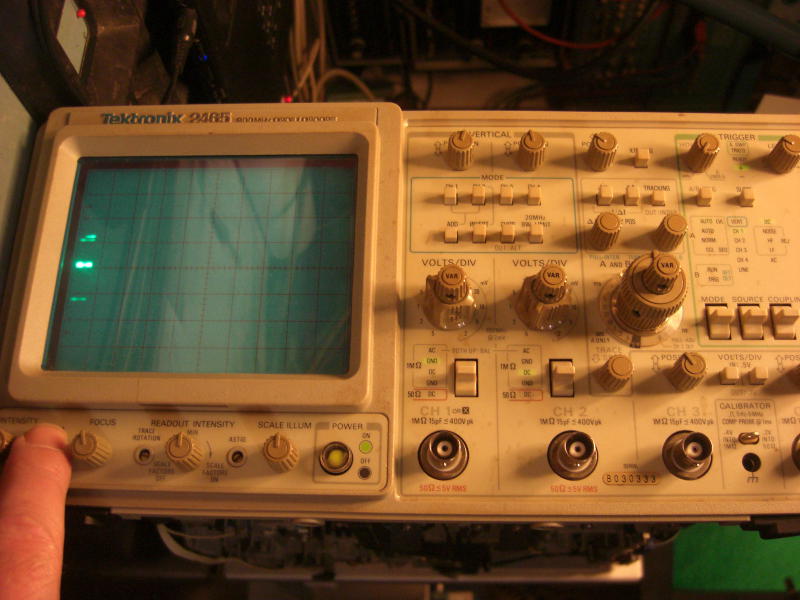

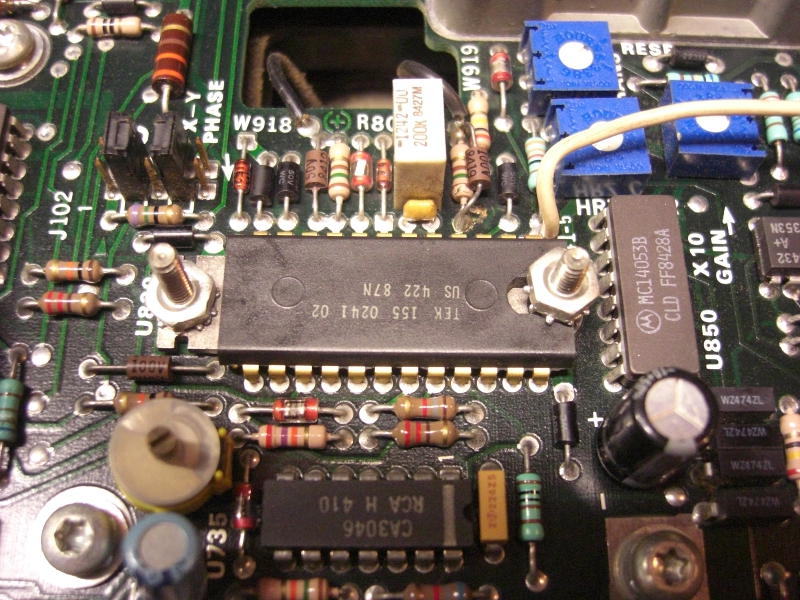

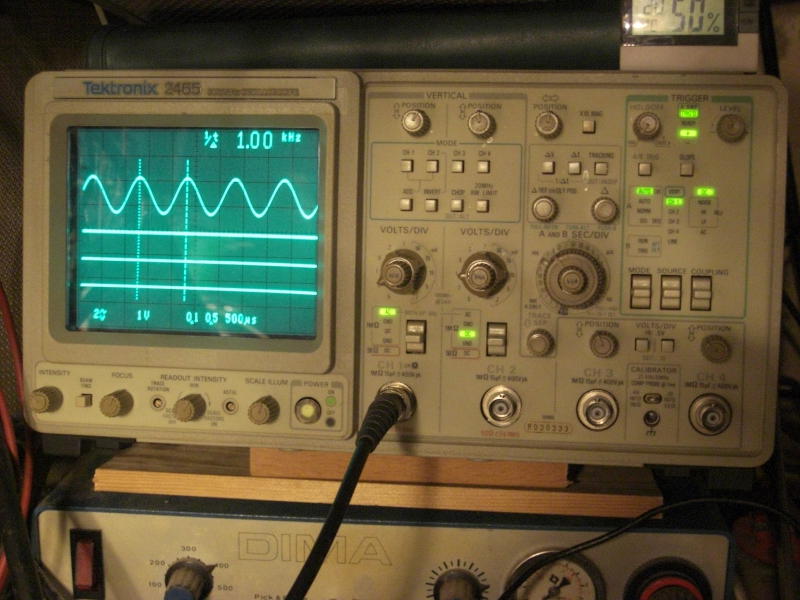

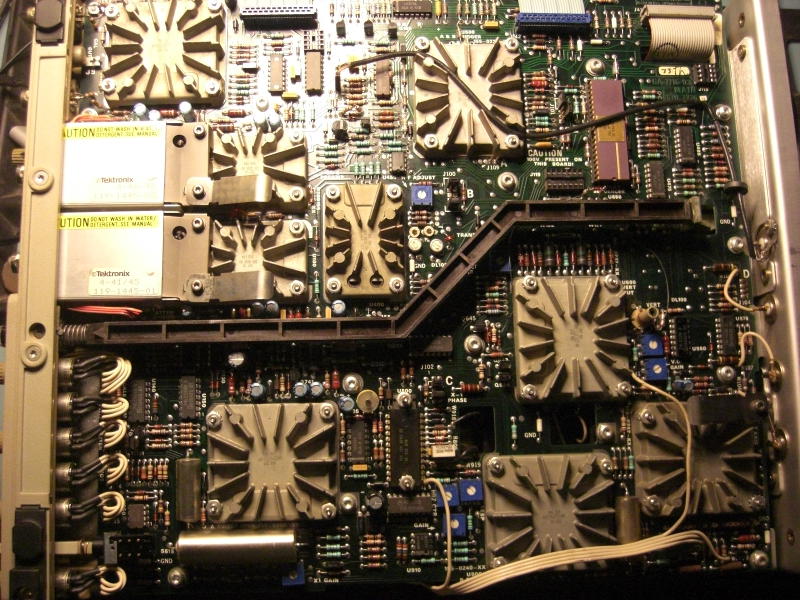

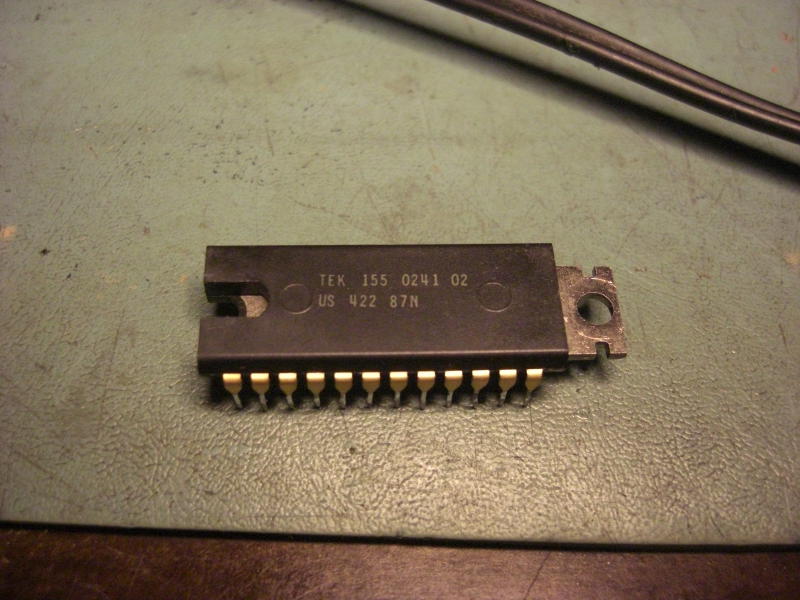

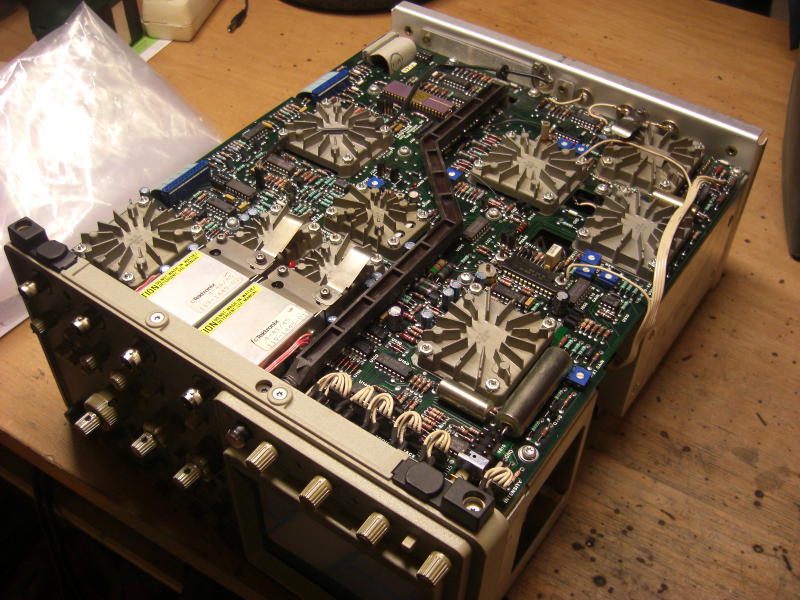

In der Firma, bei der ich mal arbeitete, war im Erdgeschoß auch ein Reparaturwerk für Rechnerplatinen. Es war immer schon eine große Freude für mich, mit Besuchern dort durchzugehen und ihnen auch dort zu zeigen, was die Firma so kann. Eines Tages fand ich in einer Ecke das Oszilloskop mit einem Zettel drauf: DEFEKT. Der Werkstattleiter hat mir auf Nachfrage dieses Gerät dann geschenkt, da es nicht mehr gebraucht würde. Zu Hause zerlegte ich das Gerät und fand einen hohen Übergangswiderstand in der Kupplung der Hochspannungsversorgung der Bildröhre. Etwas Schleifen und Reinigen hat das dann beseitigt und ich hatte ein schönes Oszilloskop mit einer Bandbreite und traumhaften Eigenschaften. Ein paar Jahre später gab das Gerät dann seltsame Geräusche von sich, die Verbindung zwischen Lüftermotor und Lüfterrad war zerbrochen. Dies ließ sich mit einer kleinen Spannzange aus Messing lösen, die auf der Drehbank angefertigt wurde. Wieder einige Jahre später lief das Gerät nicht mehr an und nach der Anschaffung eines Schaltplans stellte sich ein Problem in der 5V-Versorgung heraus. Das Netzteil war in Ordnung, der Verdacht fiel auf die Kondensatoren in der Schaltung. Nach Stunden des Suchens fand sich ein Kondensator mit 100nF, der einen Kurzschluß hatte. Ausgewechselt und gut. Im Jahre 2016 hatte das Gerät dann einen heftigen Fehler. Die Horizontalablenkung ging nicht mehr, allerdings war der Strahl noch mit dem „Beam-Finder“ aufzufinden. Eine Suche im Netz ergab, daß es sich um einen verbreiteten Fehler handelt, bei dem ein Hybrid-IC der Horizontalablenkung kaputtgeht. Diese Schaltkreise werden einzeln aus Schlachtgeräten für etwa 100€ bei Internetauktionshäusern angeboten (No 155 0241 02). Dabei möge man sich die Fotos genau anschauen, da die Löt- bzw Entlötkenntnisse des Anbieters extrem unterschiedlich sind. Bei einem griechischen Anbieter wurde ich fündig, er bot zusätzlich zu einem fairen Tarif auch einen Kühlkörper und Montagematerial an. Der Schaltkreis wurde ausgewechselt und das Gerät spielt wieder, wie am ersten Tag.
