Mehrbandempfänger SONY Air-7

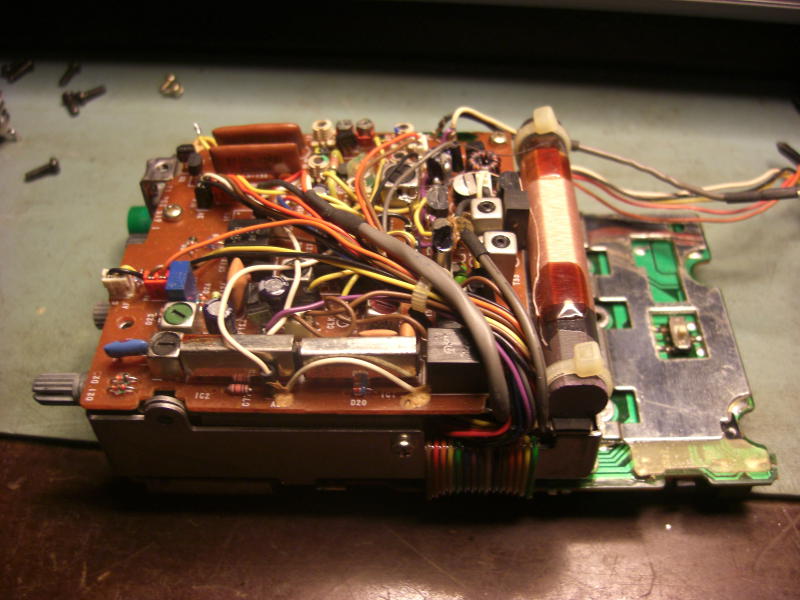

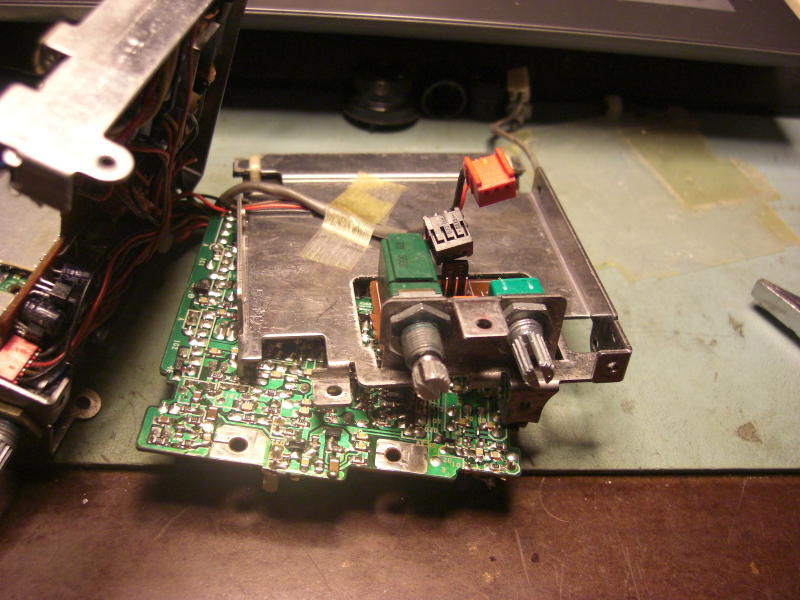

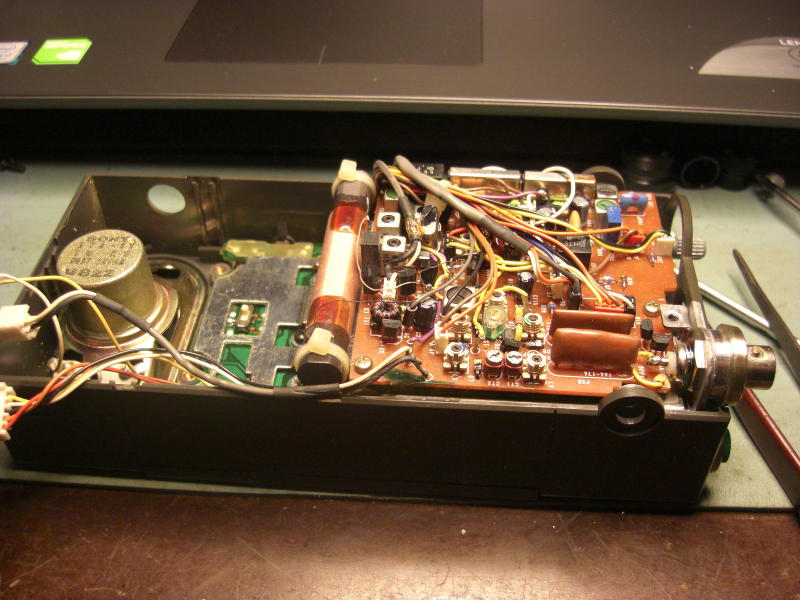

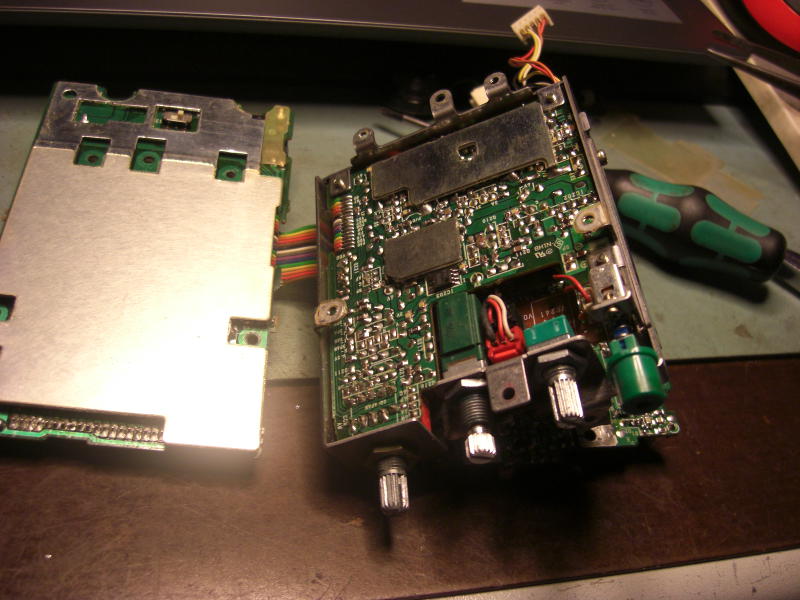

Das Gerät stammt aus dem Jahr 1988 und mit der Zeit kamen beim Empfang immer mehr Aussetzer. Diese ließen sich meist durch Betätigen des Lautstärke- und Squelch-Reglers für eine gewisse Zeit beseitigen. Irgendwann ging das nicht mehr und ich schaute nach einem Schaltplan. Dieser ist im Internet verfügbar. Daraus entnahm ich, daß der Lautstärkeregler einen Wert von 20kOhm hatte, der Squelch 40kOhm. Schaut man sich die Teile näher an, so hat der Squelch-Regler einen integrierten Schalter, der die Rauschsperre nach Drücken auf einen Standardwert setzt. Der Lautstärkregler hat einen rein mechanischen Schalter, der es ermöglicht, den Regelknopf im Gerät zu versenken, wenn man die gewünschte Lautstärke eingestellt hat. Die Regler haben ein Rastermaß von 2,5mm. Eine Suche im Internet verlief negativ, nichts mit Schalter erhältlich. Immerhin ein ähnliches Potentiometer mit 20kOhm war in China aufzutreiben und für kleines Geld geliefert. Nun zum Einbau. Zunächst zieht man oben die drei Knöpfe am Gerät ab. Dann löst man hinten zwei Kreuzschlitzschrauben. Unter dem Batteriepack sind zwei weitere. Nach lösen der beiden Schrauben seitlich, die den Gurt halten, kann man die hintere Schale abnehmen. Die Schale ist noch über drei Steckverbinder mit dem Hauptteil verbunden. Vorsicht, zwei davon sind mit zwei Drähten gleich, man merke sich den Anschluß des Lautsprechers. Dann löst man zwei weitere schwarze Schrauben und kann das Chassis aus dem Gehäuse nehmen. Nun lötet man den Antennenanschluß von der BNC-Buchse ab, löst zwei Schrauben und legt sie auf die Seite. Nun lötet man zwei Anschlüsse der Ferritantenne für AM ab. Dann kann man das Chassis nach Lösen von zwei Schrauben trennen. Nun sieht man die kleine Platine mit den beiden Potentiometern. Auf der anderen Seite löst man vier Schrauben und kann dann die Platine mit den Tastern für die Eingabe zur Seite schwenken. Nun rastet man die beiden Steckverbindungen der Poti-Platine aus, löst die Befestigungsmuttern der Potis und kann diese dann entnehmen. Der Schalter für die Einstellung des Standardwertes wird mit einem kleinen Draht überbrückt, das Lautstärkepoti wird ausgewechselt. Platine eingesetzt, Potis verschraubt, Steckverbinder angeschlossen. Tastaturplaine verschraubt, Chassis umgedreht, zweite Platine wieder verschraubt. Nun schließt man die AM-Antenne und die BNC-Buchse wieder an und setzt das Chassis wieder in die Gehäuseschale mit der Front ein. Befestigt wird es wieder mit den beiden schwarzen Kreuzschlitzschrauben. Nun schaut man sich das Ganze an und drückt die Kabel und Litzen in die Lücken neben den Bauteilen. Besonders ein Koax-Kabel braucht Zuwendung, sonst läßt sich die rückwärtige Schale nur sehr schlecht aufsetzen. Die rückwärtige Schale wird mit dem Chassis über die drei Steckverbinder verbunden. Der Anschluß für den Lautsprecher liegt etwas abseits. Dann wird die Rückseite aufgesetzt und mit sechs Schrauben befestigt. Kurzer Blick auf den Werktisch: sind keine Schrauben übrig ? Brav. Nach Aufdrücken der Knöpfe kann's wieder losgehen. Die Speicherinhalte sind zwar verloren, aber die Lautstärke ist klar ohne Kratzen und wieder prima regelbar. Der Lautstärkeregler ist nun dauernd versenkt und kann mit einer Fingerkuppe betätigt werden.
