Küchenmaschine Kenwood KM250

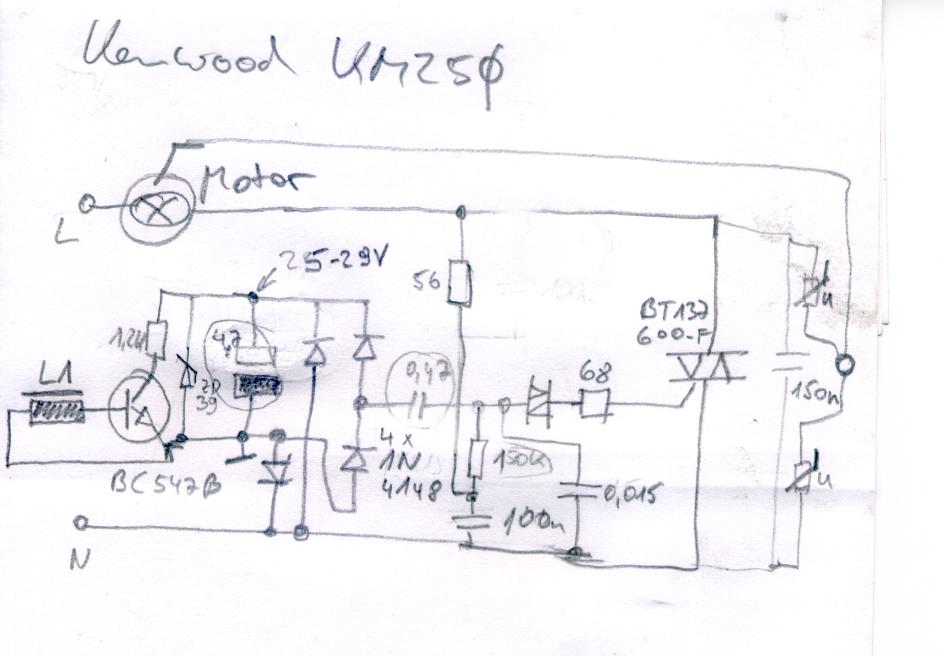

Die Maschine stand in der Küche eines Kindergartens. Sie machte keinen Mucks mehr. In der Werkstatt stellte es sich nach dem Durchmessen des Anschlußkabels, des Schalters und des Motors heraus, daß das Ding wohl einen Elektronikfehler hatte. Eine umfangreiche Suche im Netz nach dem Schaltplan ergab.....nichts. Passende Ersatzteile wurden auch nicht angeboten. Also Platine ausbauen und den Schaltplan selbst erstellen:

Zugegeben, das geht eleganter, aber es soll ja nur eine Arbeitsunterlage sein. Auf der rechten Seite ist eine Schaltung zu sehen, die über einen TRIAC (BT137) die Energiezufuhr zum Motor steuert. Auf der linken Seite wird über das Bauteil L1 ein Signal gewonnen, das von der Drehzahl des Motors abhängig ist, da der Eisenkern der Spule auf ein Magnetrad weist, das an der Welle des Motors befestigt ist. Die Drehzahl des Motors wird dadurch eingestellt, daß die Spule umso weiter vom Magnetrad abgehoben wird, je schneller der Motor laufen soll. Also regelt der linke Teil der Schaltung den rechten Teil. Als ich die Verbindung der beiden Schaltungsteile auftrennte (das Bauteil 0,47 (was auch immer, nicht so wichtig) mit dem Kreis), tobte der Motor los, als gäbe es kein Morgen. Also war der Fehler im linken Schaltungsteil zu suchen. Dabei hat es eine Menge Zeit gekostet, die einzelnen Bauteile zu testen, da man sie nicht in eingebautem Zustand schlüssig ausmessen kann. Es stellte sich heraus, daß zwei der vier Dioden ( 1N4148 ) nicht mehr sauber sperrten und dadurch die Steuerspannung für die rechte Seite ( den TRIAC ) soweit verringert wurde, daß der TRIAC nicht mehr zünden konnte. Kleine Ursache (Ersatzteilpreis der vier Dioden insgesamt 10Cent), große Wirkung (Erwachsenenspielzeug tot).

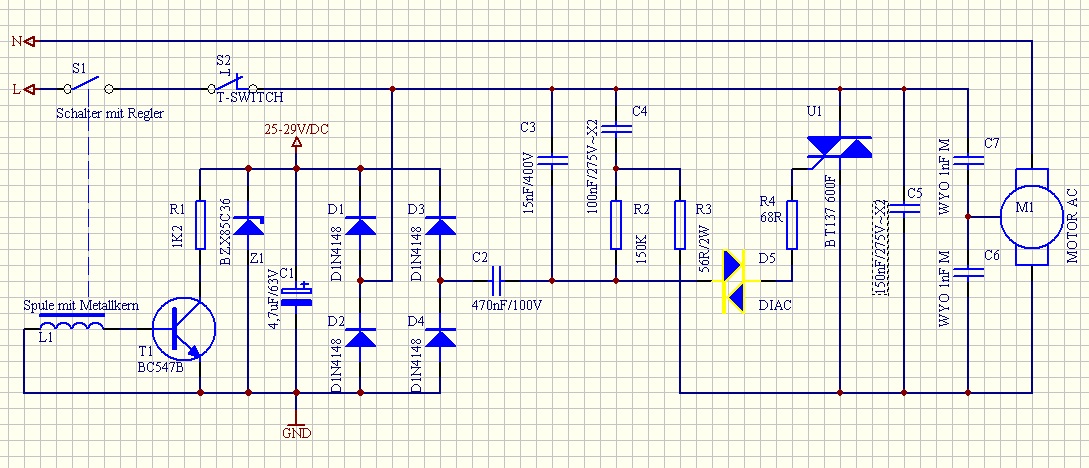

Im November 2014 bekam ich eine E-mail von einem Besitzer einer KM220, der meine Schaltungsaufzeichnung im Internet fand, da er ein Problem mit seiner Maschine hatte. Die Aufzeichnung half ihm weiter und als Dankeschön erstellte er eine bessere Darstellung des Schaltplans, die ich gerne ergänzen möchte. Die Schaltung der Regelung scheint gleich mit der KM250 zu sein, nichtsdestotrotz konnte er die Bauteile der Funkentstörung des Motors besser identifizieren und weitere Bauteile ergänzen. Ich habe gefragt, den Schaltplan darf ich hier einbauen, er wollte jedoch nicht unbedingt namentlich erwähnt werden, ich tue es trotzdem. Die Würdigung gehört dem, der den Einsatz gebracht hat. Vielen Dank an Herrn Schöfer-Neuhard in Ludwigswinkel. Here we go:

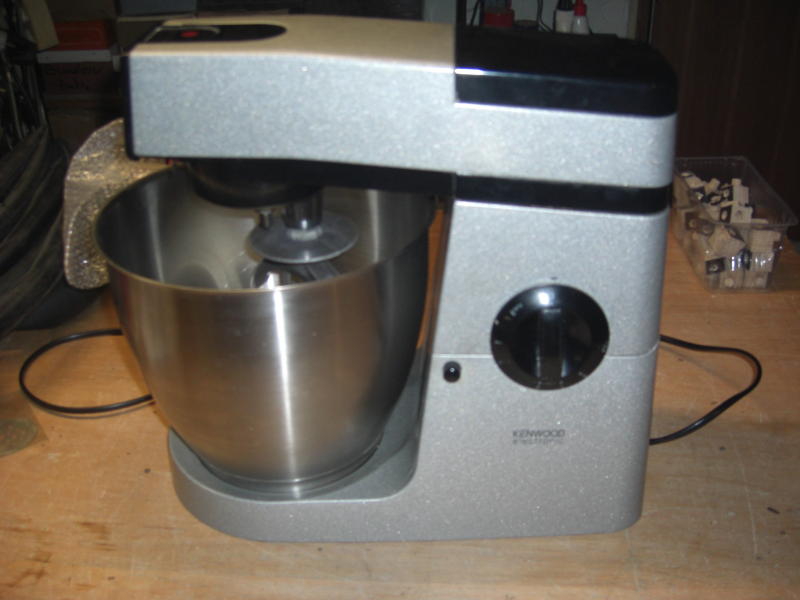

Kleiner Sicherheitshinweis: Bitte nicht so ohne weiteres nachmachen. Bei Reparaturen dieser Art sollte man wissen, was man tut und benötigt ein paar Hilfsmittel (z.B. einen Trenntransformator), ohne die ein solcher Eingriff sehr schnell sehr gefährlich werden kann. Strom aus der Steckdose macht bei unachtsamem Umgang klein, schwarz und häßlich. Hier ein Foto von dem Teil:

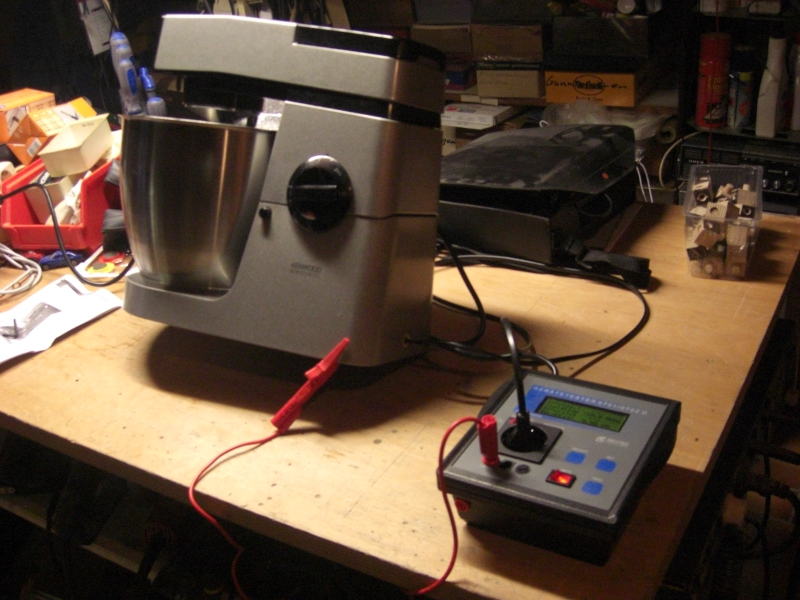

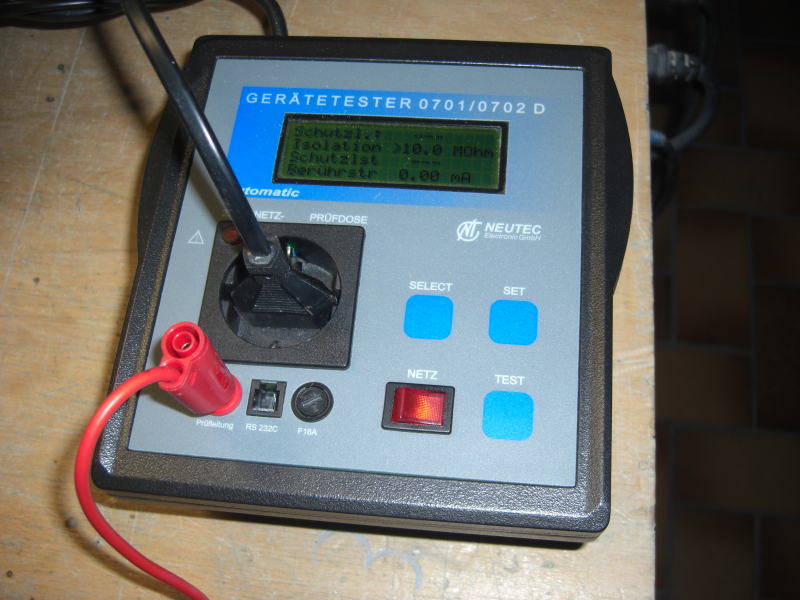

Abschließend bekam die Maschine noch eine Sicherheitsprüfung nach VDE0702 und wurde wieder an den Kindergarten geliefert:
