Flachbildfernseher Toshiba 42X3030d

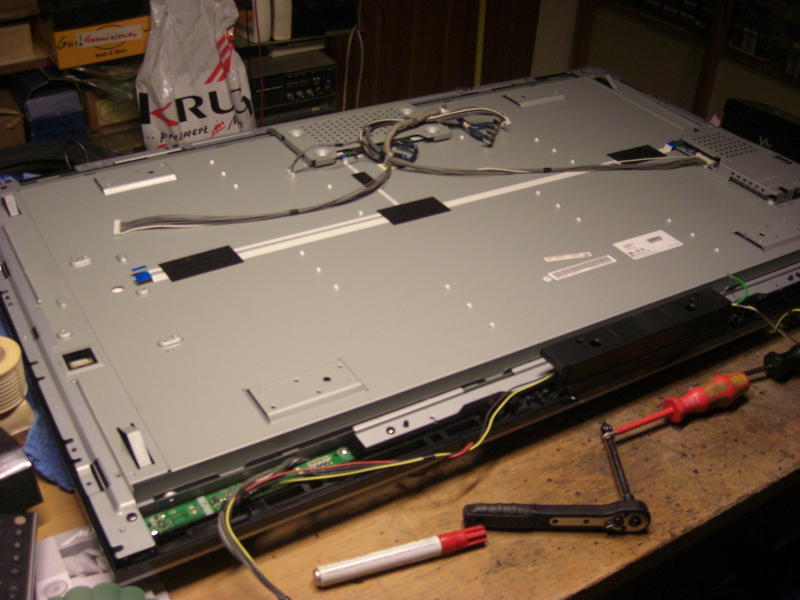

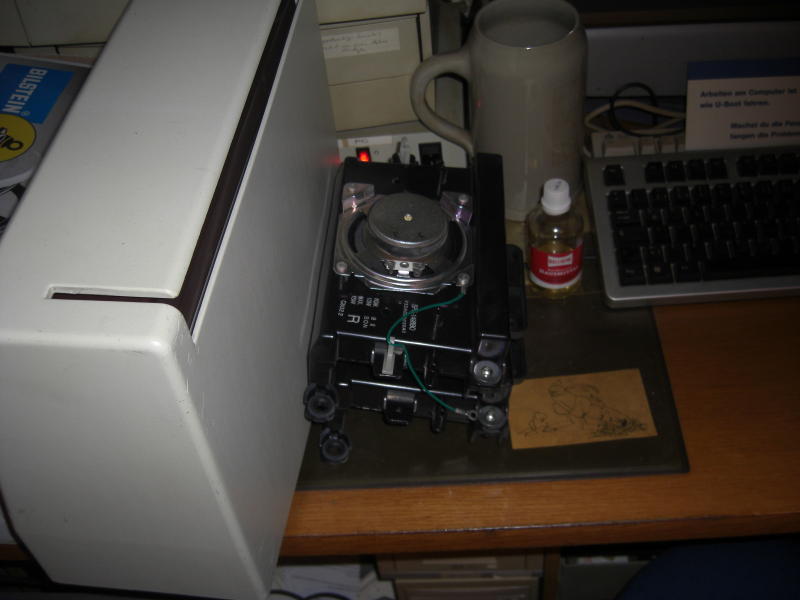

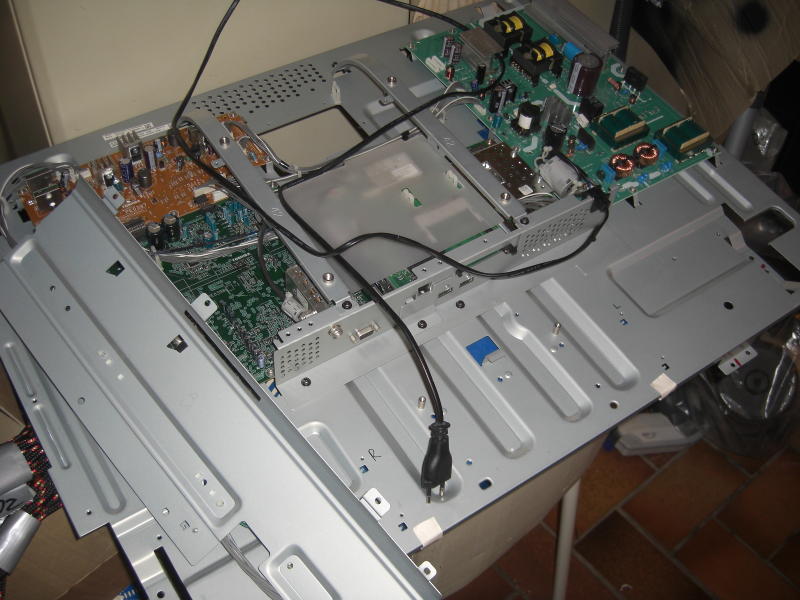

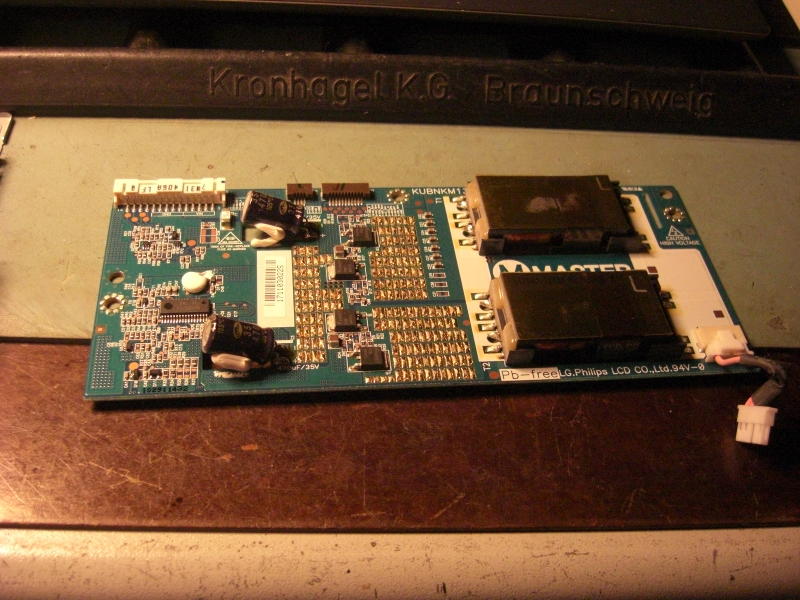

Bei einem Besuch hatte unser Sohn mal ein solches Gerät unter dem Arm und fragte, ob ich mal danach schauen könnte. Hmmm, einen Flachbildfernseher hatte ich ja noch garnicht repariert, also ran. Gerät angeschlossen, die rote LED auf der Vorderseite leuchtete auf. Beim Drücken auf die Einschalttaste seitlich am Panel wechselte die Farbe der LED kurzzeitig auf grün, dann wurde es wieder rot. Also Gerät wieder abgeklemmt. Dann nach Lösen von unzähligen Schrauben geöffnet und Rückwand nach Abklemmen der Audioanschlüsse auf die Seite gestellt. Da seinerzeit mein Professor an der Uni Karlsruhe eine umfangreiche Untersuchung bezüglich Fehler an Fernsehgeräten leitete und zu dem Schluß kam, daß Fehler besonders häufig im Bereichen mit hoher Leistungsaufnahme auftreten, schaute ich als erstes beim Netzteilmodul nach. Die Sicherungen wurden gemessen und Platine und Bauteile auf Schmorspuren und Defekte geprüft. Kein Befund. Irgendiwe gibt es doch bei diesen Dingern auch eine Beleuchtung für die Anzeige. Mal nachschauen. Dafür muß jedoch die ganze Elektronik vom Display runter. Sie ist auf einem Zwischenchassis montiert. Zusätzlich Lautsprecherboxen ausbauen. Unter zwei Abdeckungen liegen zwei Module, die mit MOSFET-Leistungstransistoren bestückt sind und mit „Master“ und „Slave“ beschriftet sind. Auf diesen Modulen sitzen auch je 2 Elkos, die nicht mehr so gut aussahen und gewechselt wurden. Auf diesen Modulen sitzt auch noch je eine 10A SMD-Sicherung, eine war durch und wurde ausgewechselt. Das Durchmessen der MOSFETs ergab keinen Befund und so wurde das Gerät wieder montiert. Macht man vor dem Zerlegen des Geräts Fotos, so ist der Zusammenbau einfacher. Anschließend lief das Gerät wieder und ich stellte fest, daß mein Gerätepark, was Signalgeneratoren für Fernseher angeht, völlig veraltet und nicht mehr zu gebrauchen ist. Das Gerät war mit einem Kabeltuner ausgerüstet. Immerhin blieb bis auf eine Schraube zum Schluß nicht übrig und nach etwas Suchen fand auch diese ihren Platz wieder.
