Fagus Raupenbagger, Modell 10.70

Beschreibung:

Auf einem Fahrgestell mit Gummiraupen ist ist ein Führerhaus mit dem Kranausleger, an dem eine zweiteilige Baggerschaufel hängt. Zum Heben und Senken des Auslegers gibt es einen Seilzug, der über eine Kurbel hinten am Führerhaus betätigt wird. Die Baggerschaufel kann über einen Seilzug, der hinten am Führerhaus durch einen Schieber betätigt wird, geöffnet und geschlossen werden.

Schäden:

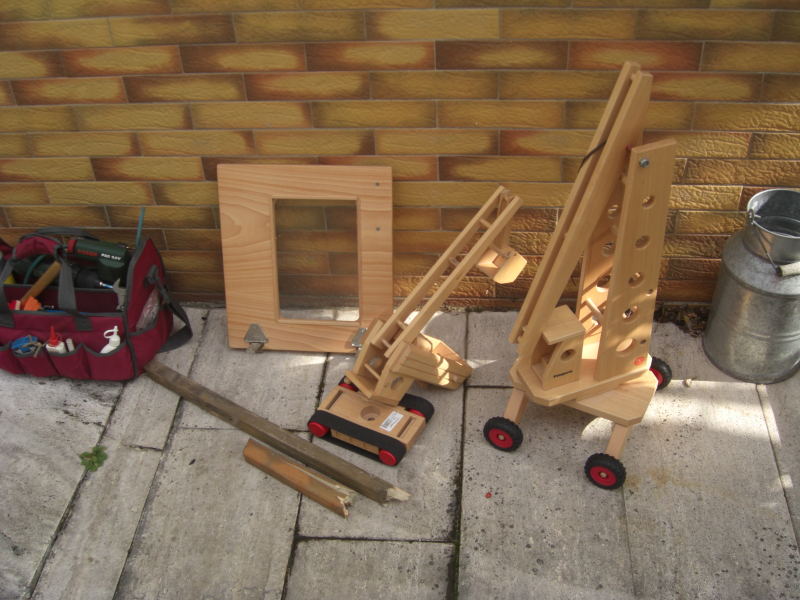

Seilzüge fehlen, Führerhaus vom Fahrgestell abgebrochen, eine von zwei Baggerschaufeln fehlt, Kurbel Auslegerbetätigung fehlt.

Behebung:

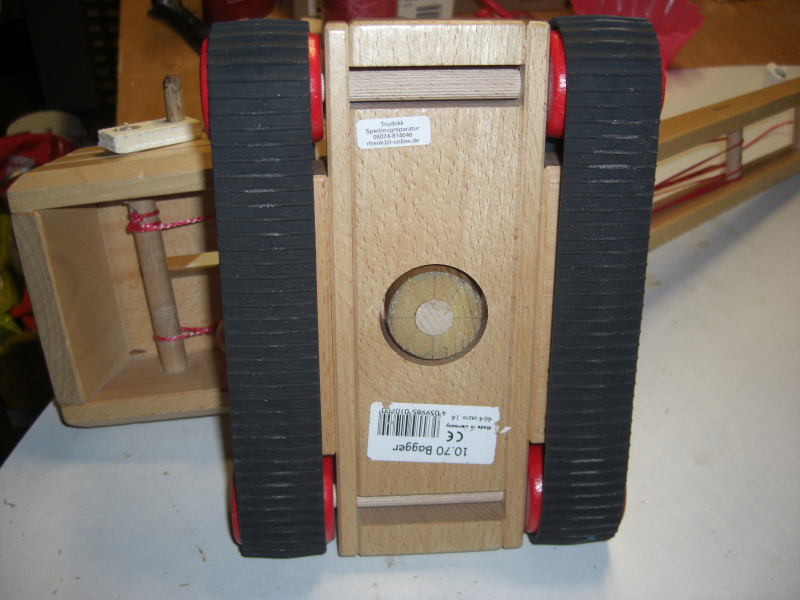

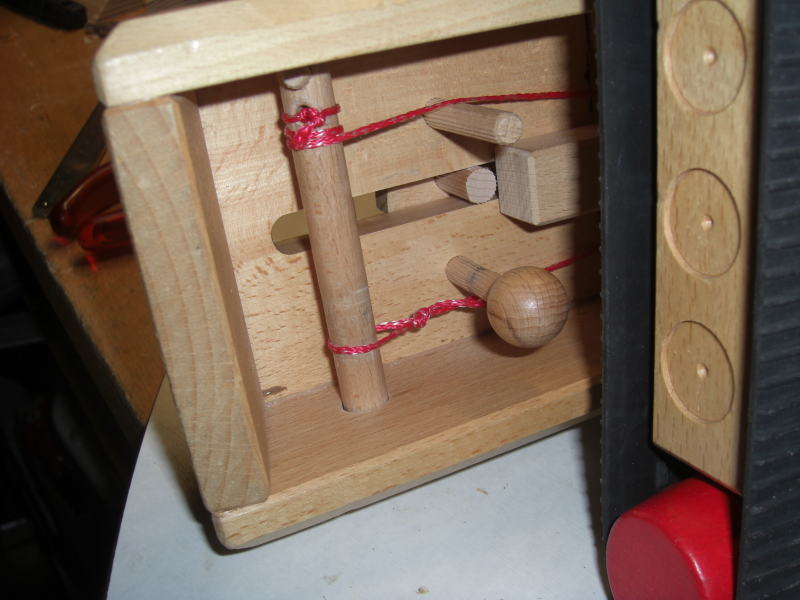

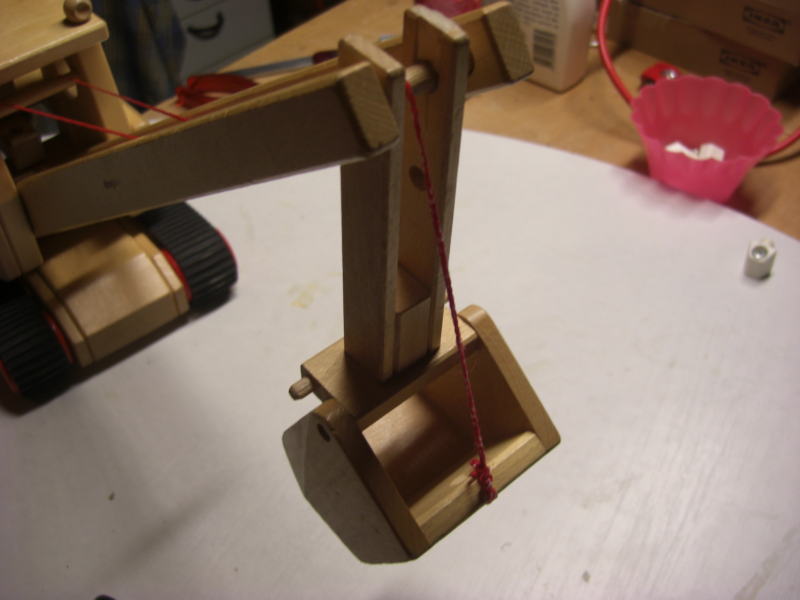

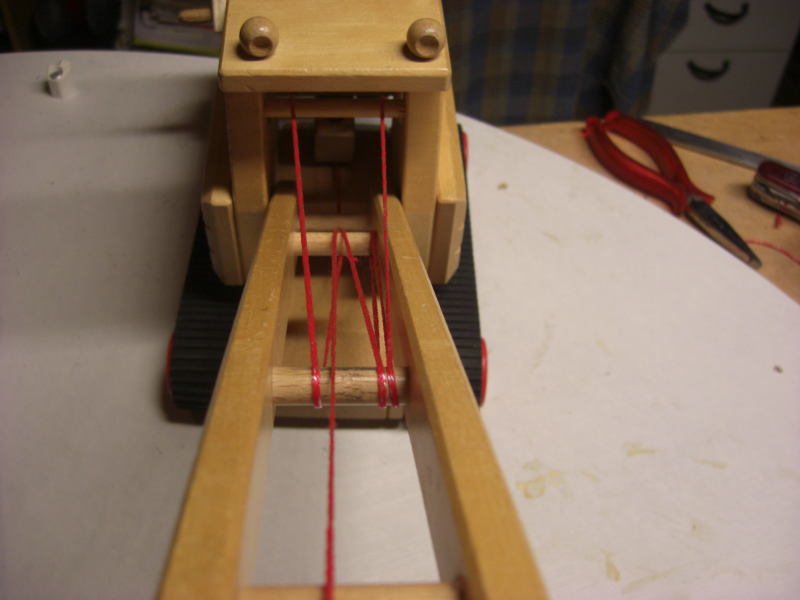

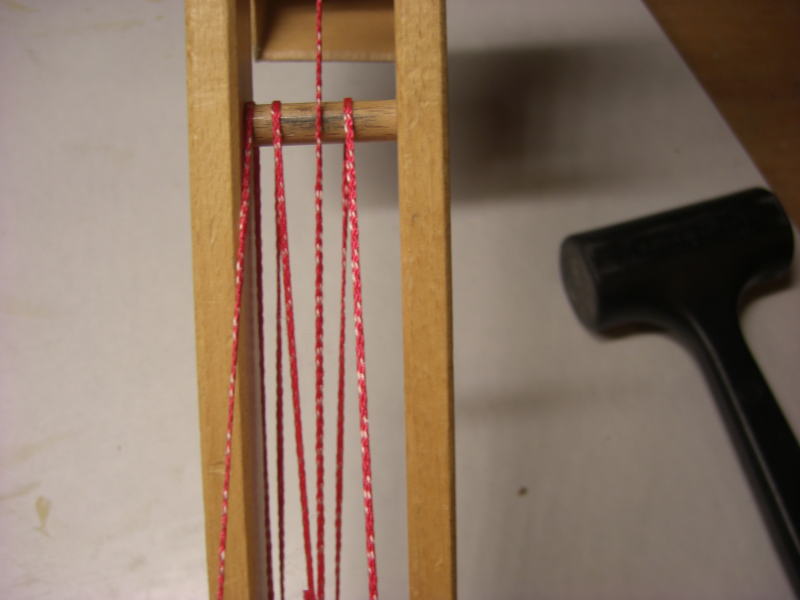

Dübel passenden Durchmessers in eine Holzscheibe einleimen und so das Führerhaus wieder drehbar auf dem Fahrgestell befestigen. Kurbel ergänzen. Beim Einziehen der Seilzüge kann man sich an den Fotos orientieren. Es ist notwendig, beim Seilzug für den Ausleger durch geschickte Verlegung soviel Reibung zu erzeugen, daß der Ausleger sich nicht von alleine absenkt, falls man die Kurbel losläßt. Auf einen Nachbau der zweiten, fehlenden Baggerschaufel habe ich verzichtet, so ergibt sich eine Art Kombination aus Greif- und Schürfbagger.
