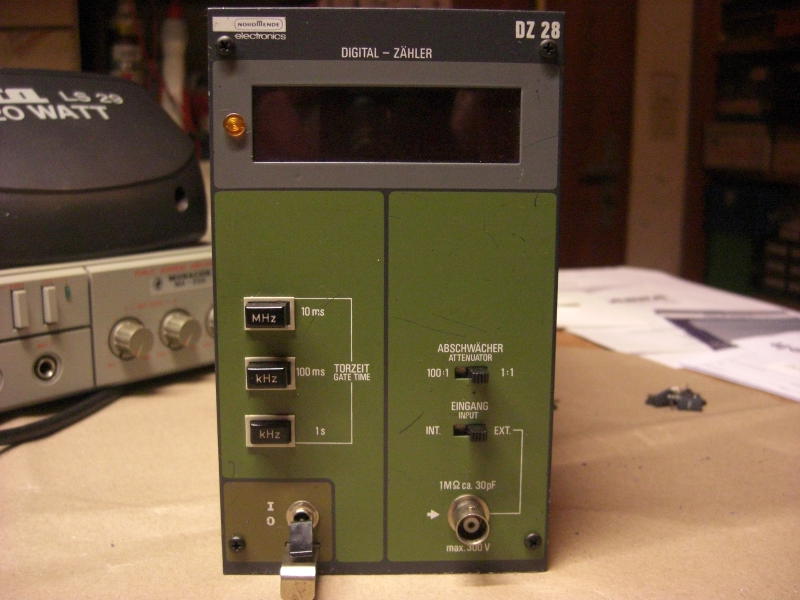

Nordmende S5300 Digitalzähler DZ28

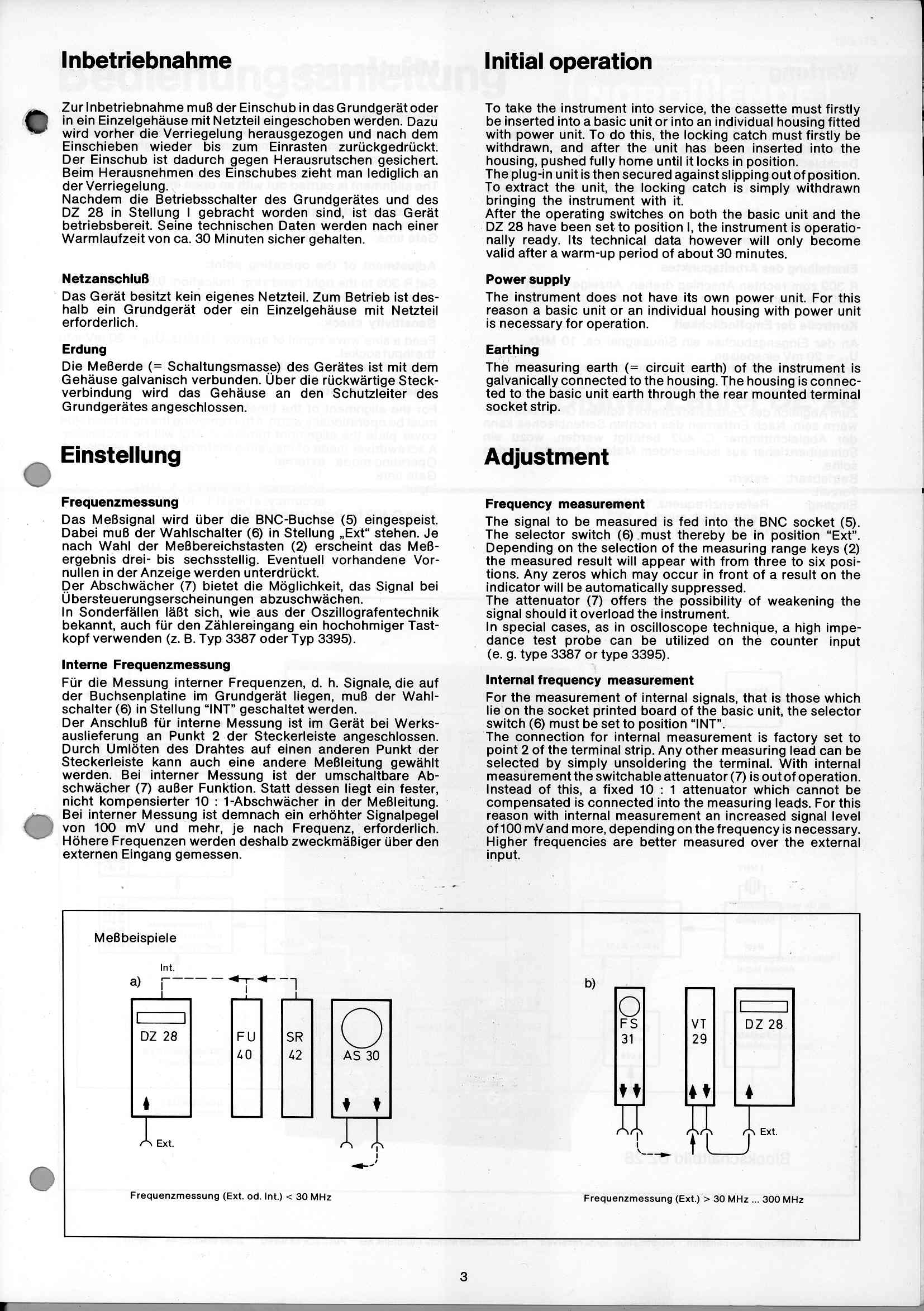

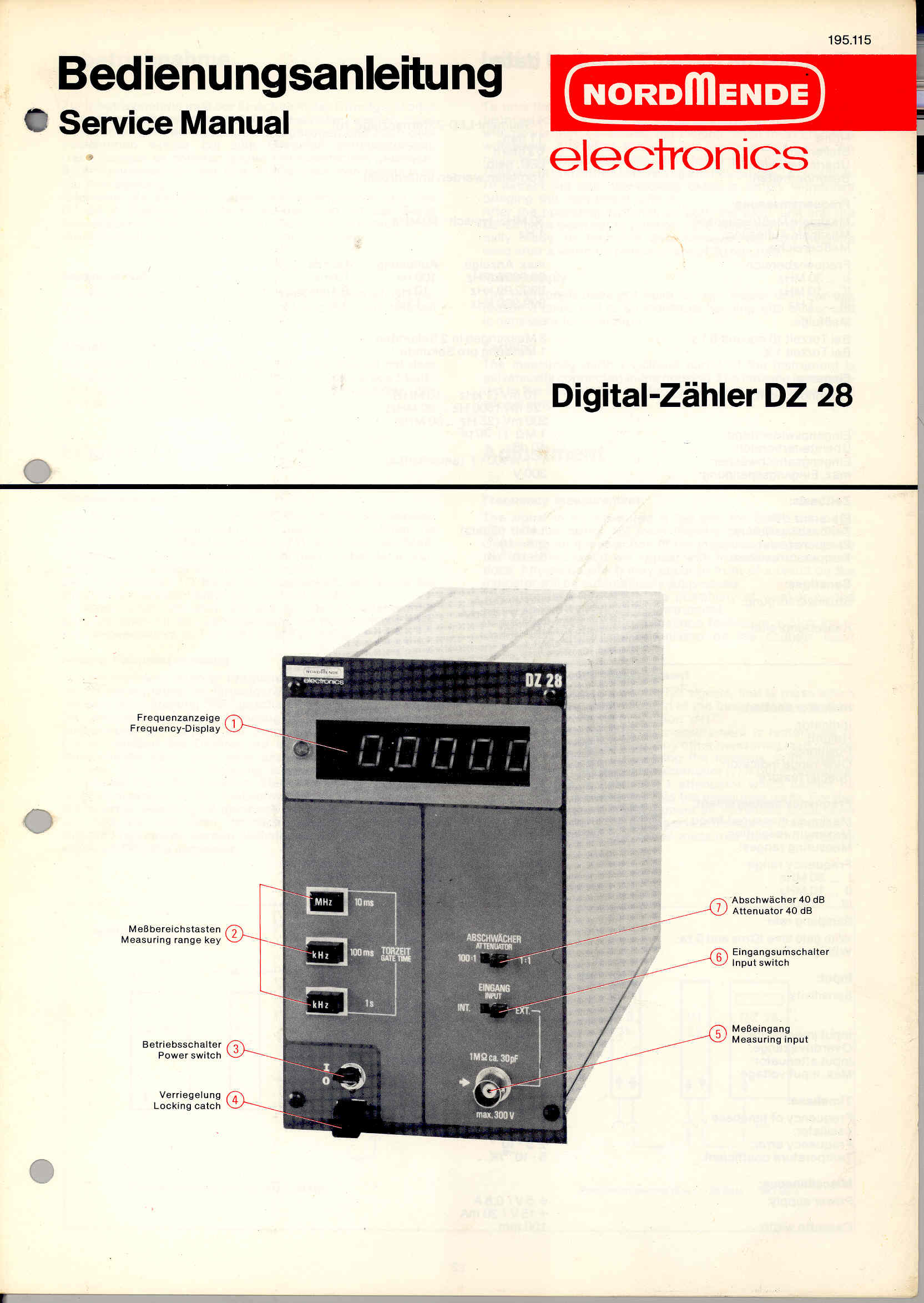

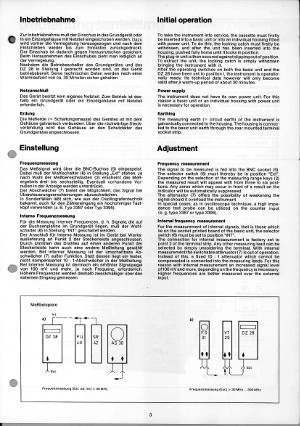

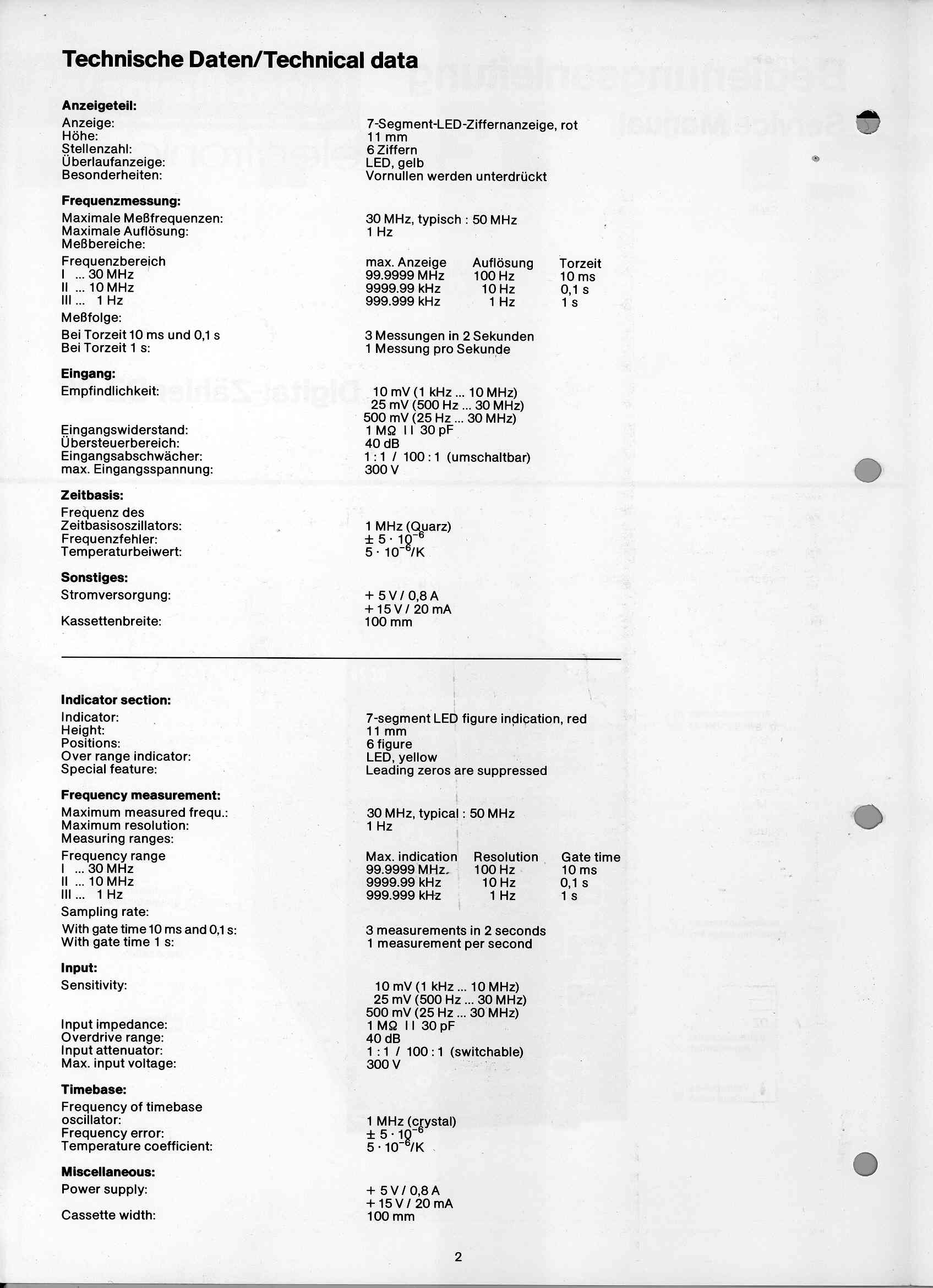

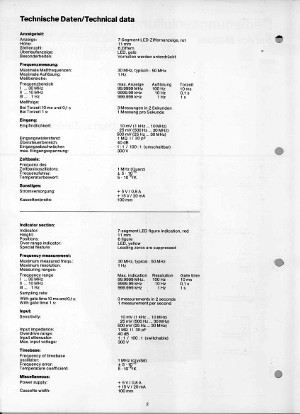

Das Digitalzählermodul ist bis 50MHz einsetzbar. Reicht das nicht, so gibt es das Vorteilermodul VT29, das eine Frequenz bis 300MHz 10:1 teilt. Mein Zähler arbeitete sehr zuverlässig, jedoch fiel auf, daß der Eingangspegel immer höher gewählt werden mußte, damit eine eindeutige Anzeige erfolgte. Nach dem Wechsel aller 100nF Keramikkondensatoren (schwarz, 5mm Rastermaß), war das wieder in Ordnung. Hier die Bedienungsanleitung:
|
|
|
|
|

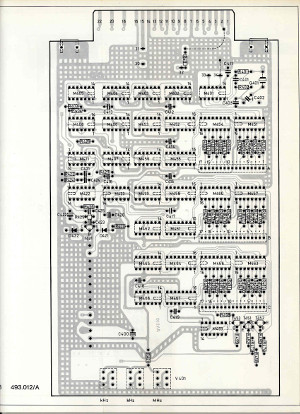

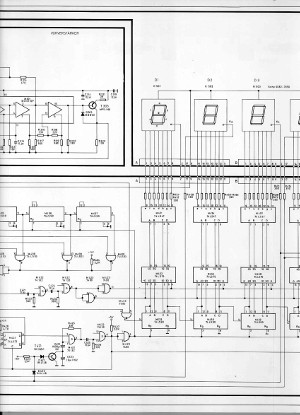

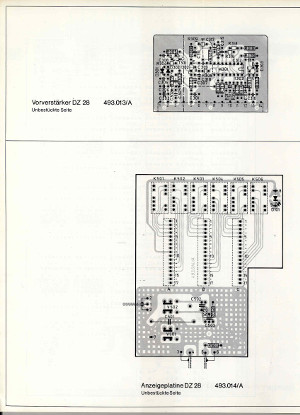

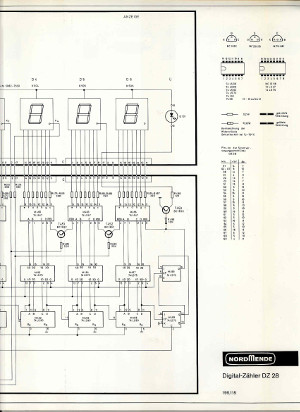

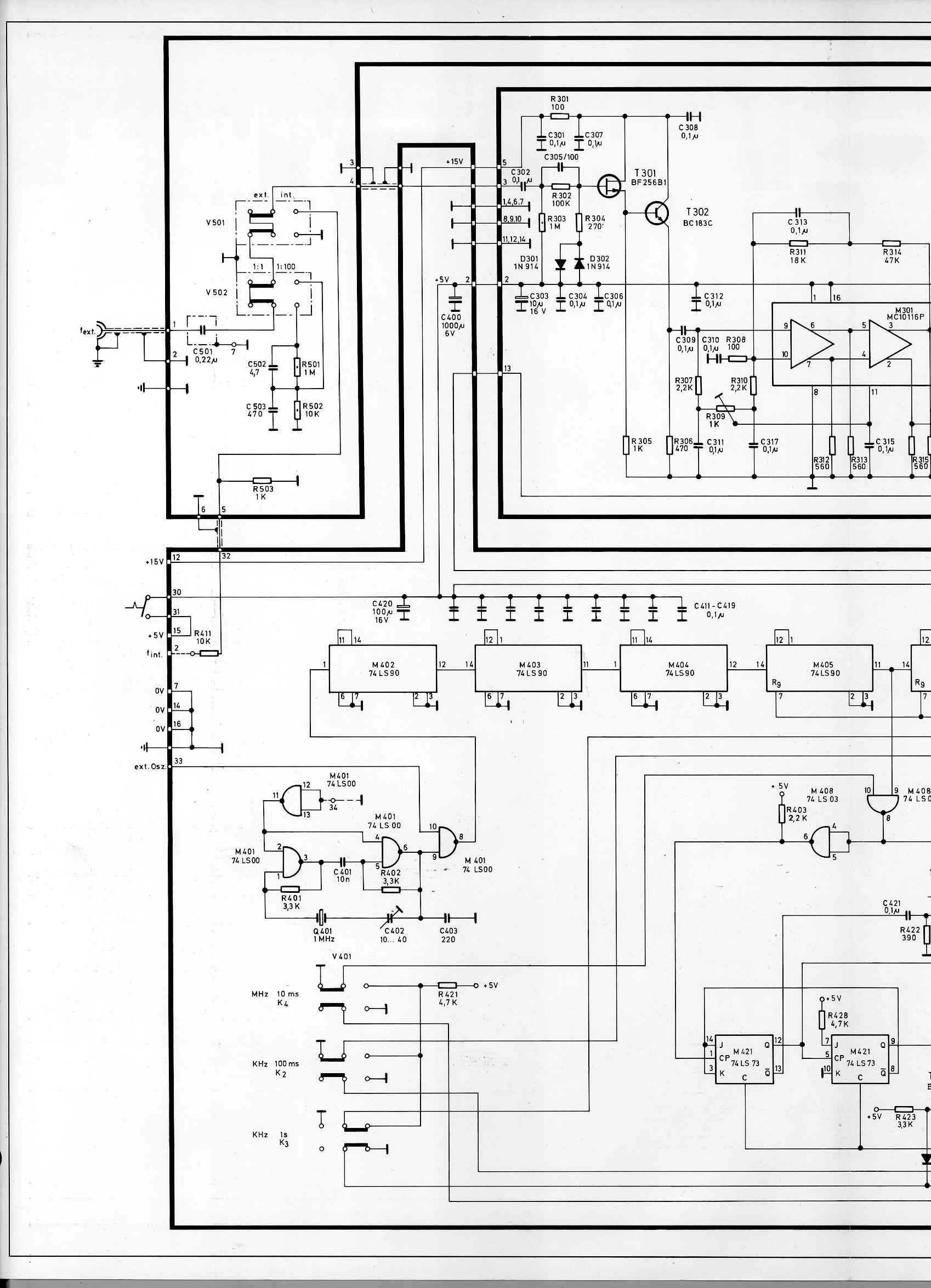

Und dann noch der Schaltplan:
|
|
|
|
|
|
|
|

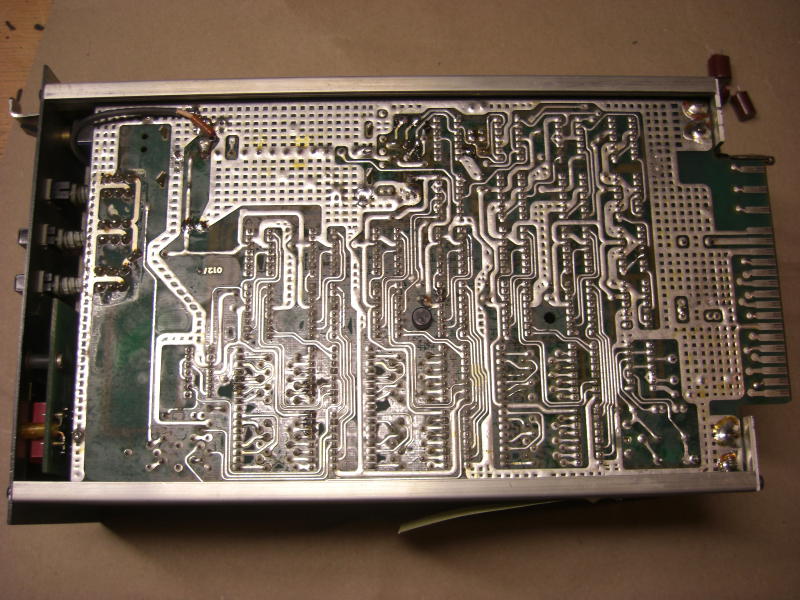

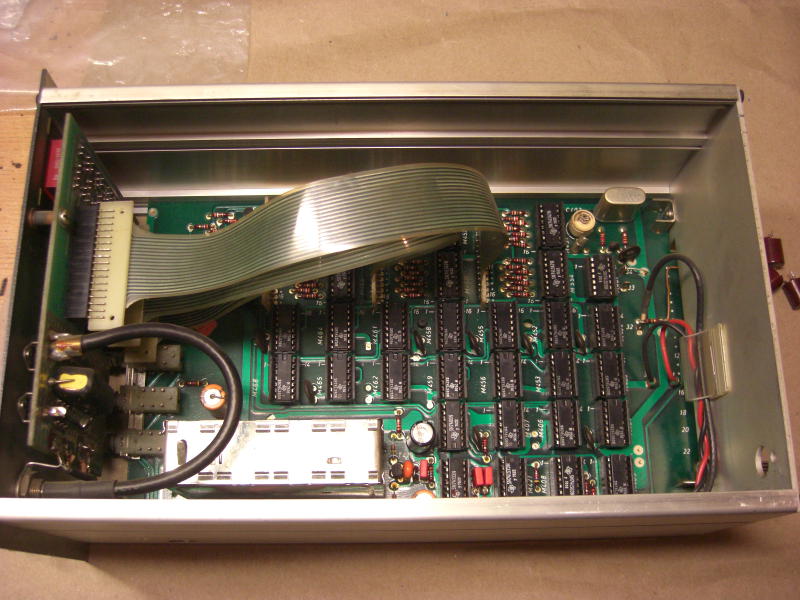

Im Oktober 2016 kam ein weiteres Modul diesen Typs über eine Auktion eines Internetauktionshauses zu mir. Der Zähler funktionierte gut, lediglich ein paar Elkos und Kondensatoren wurden ausgewechselt.
|
|
|
|
