Nordmende S5300 Funktionsgenerator FU40

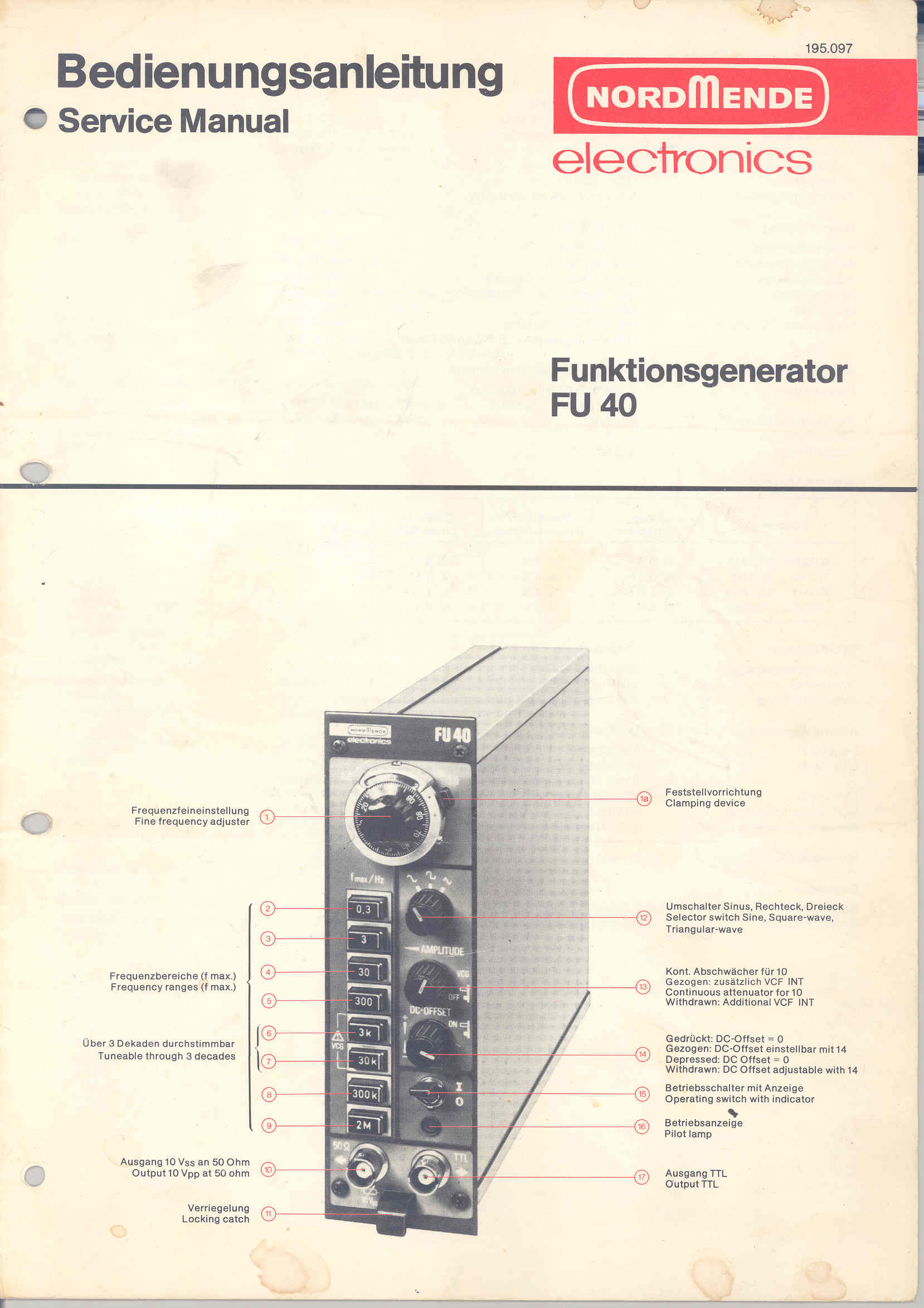

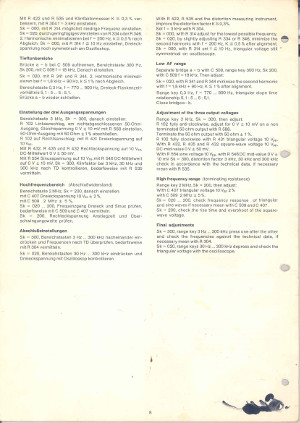

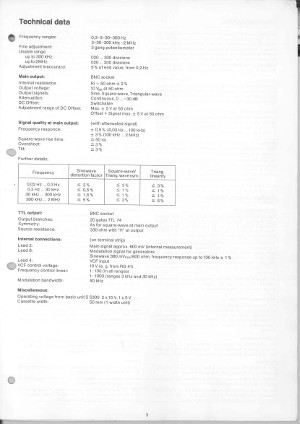

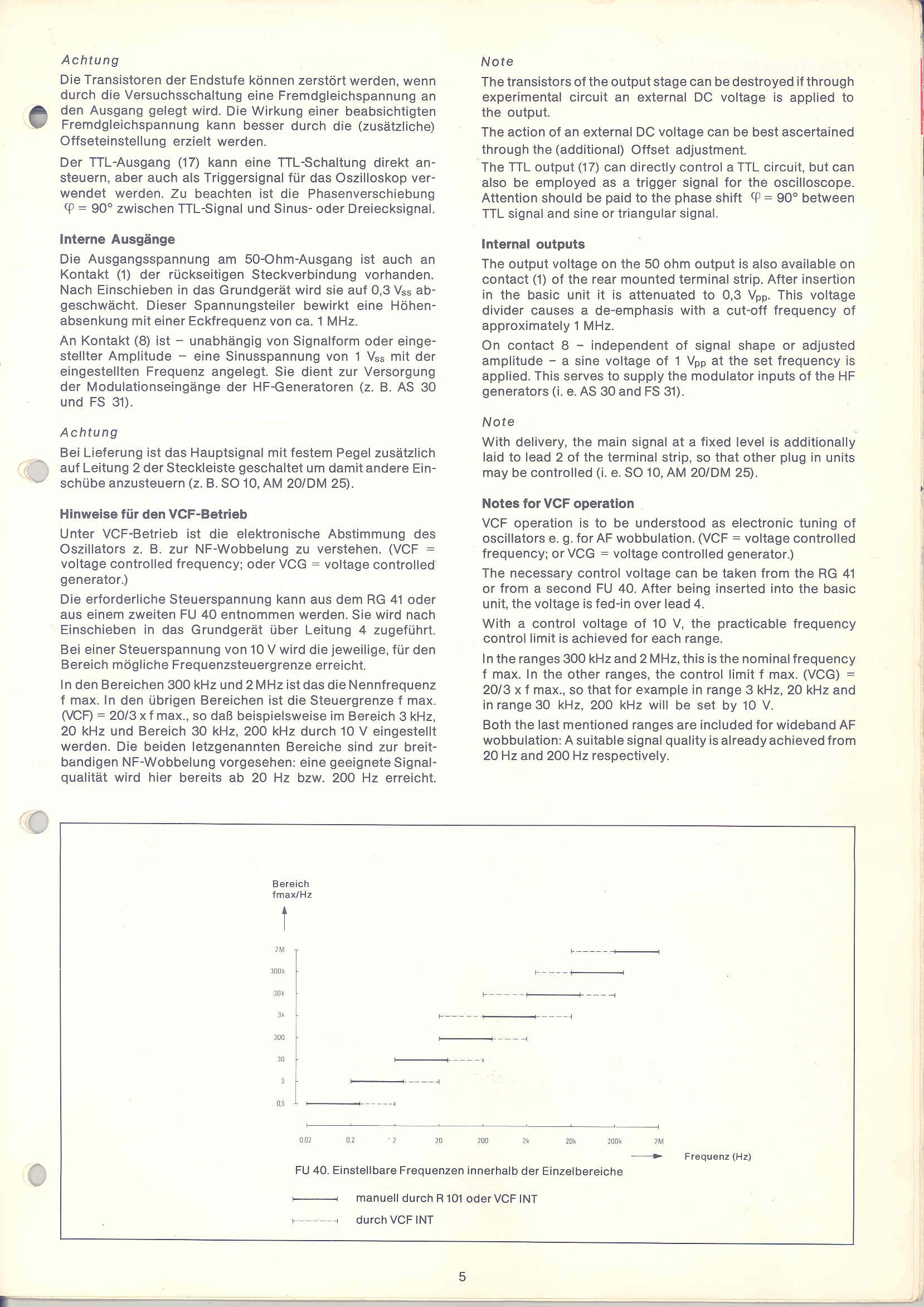

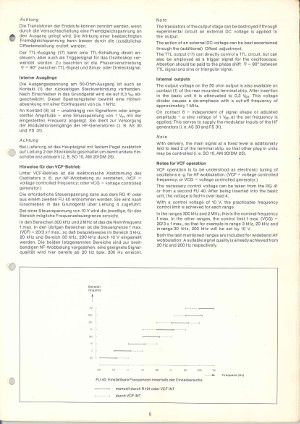

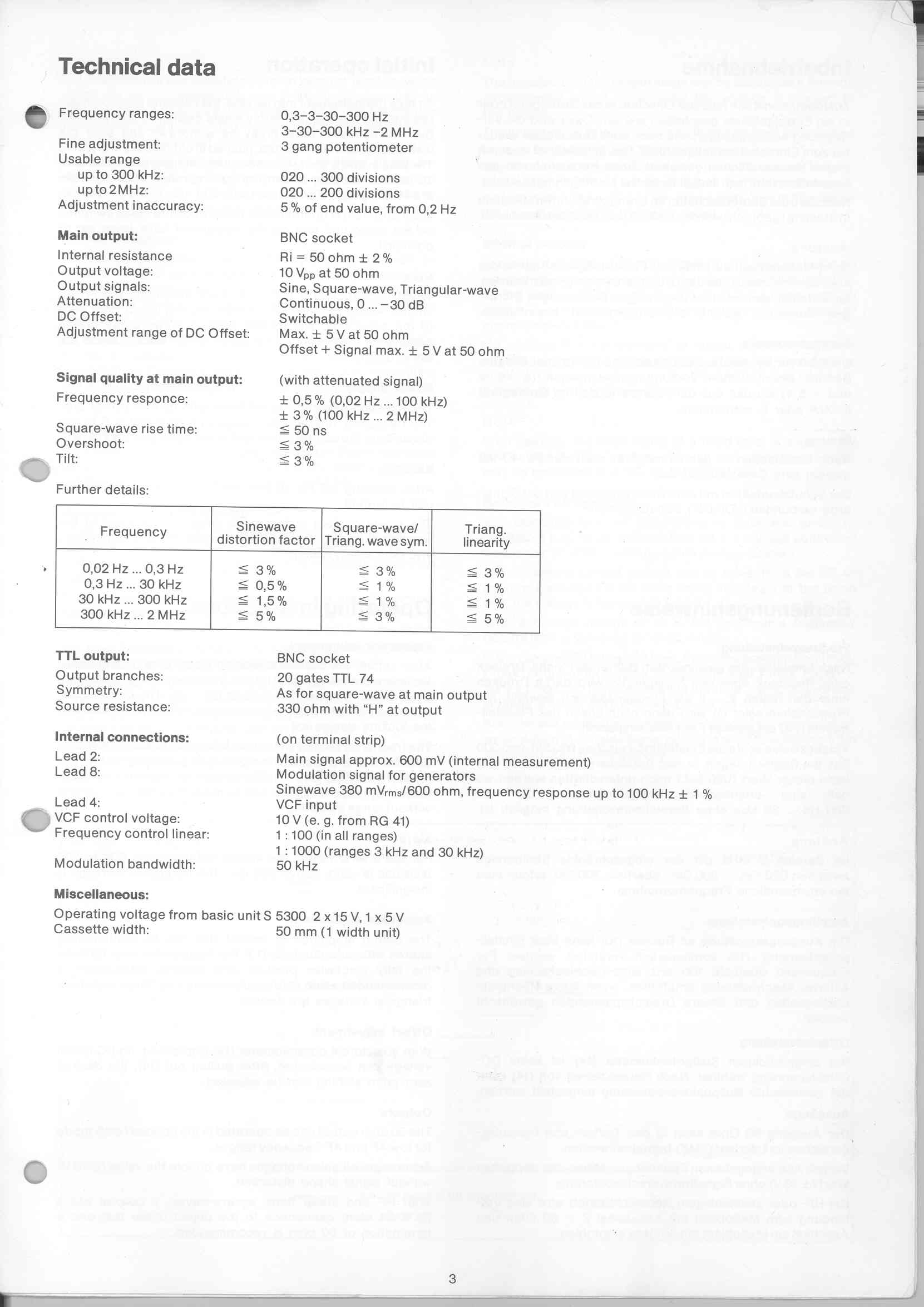

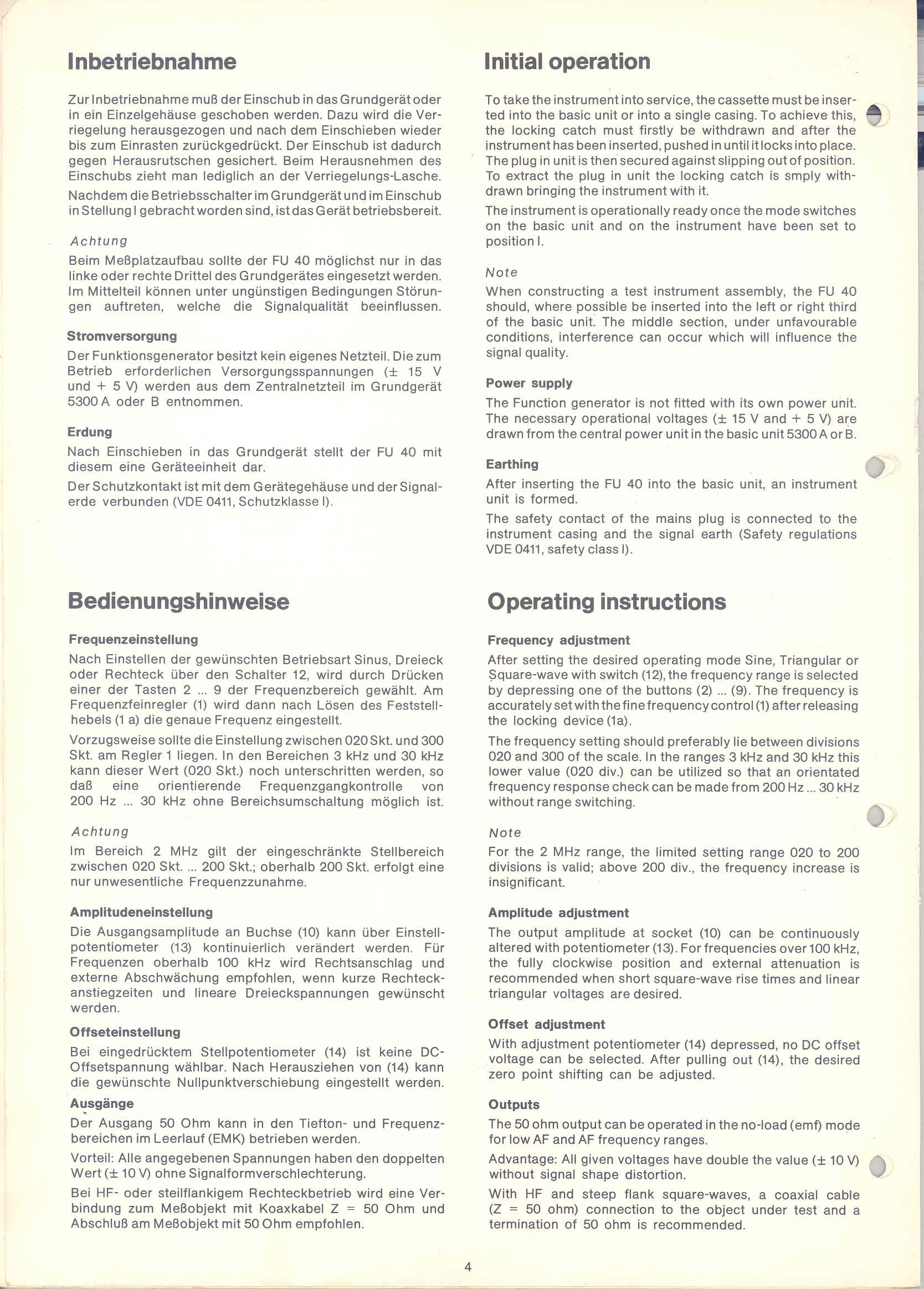

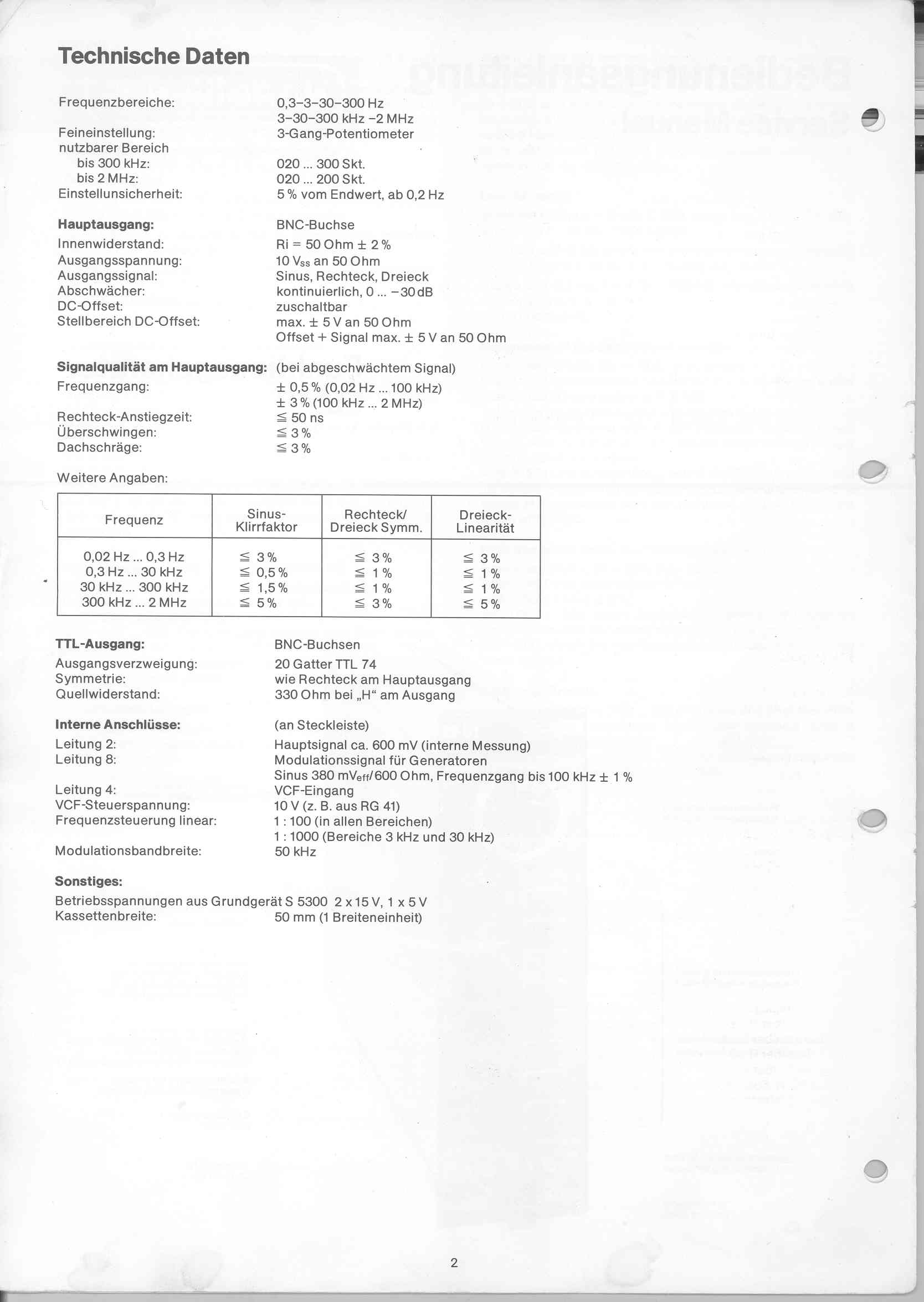

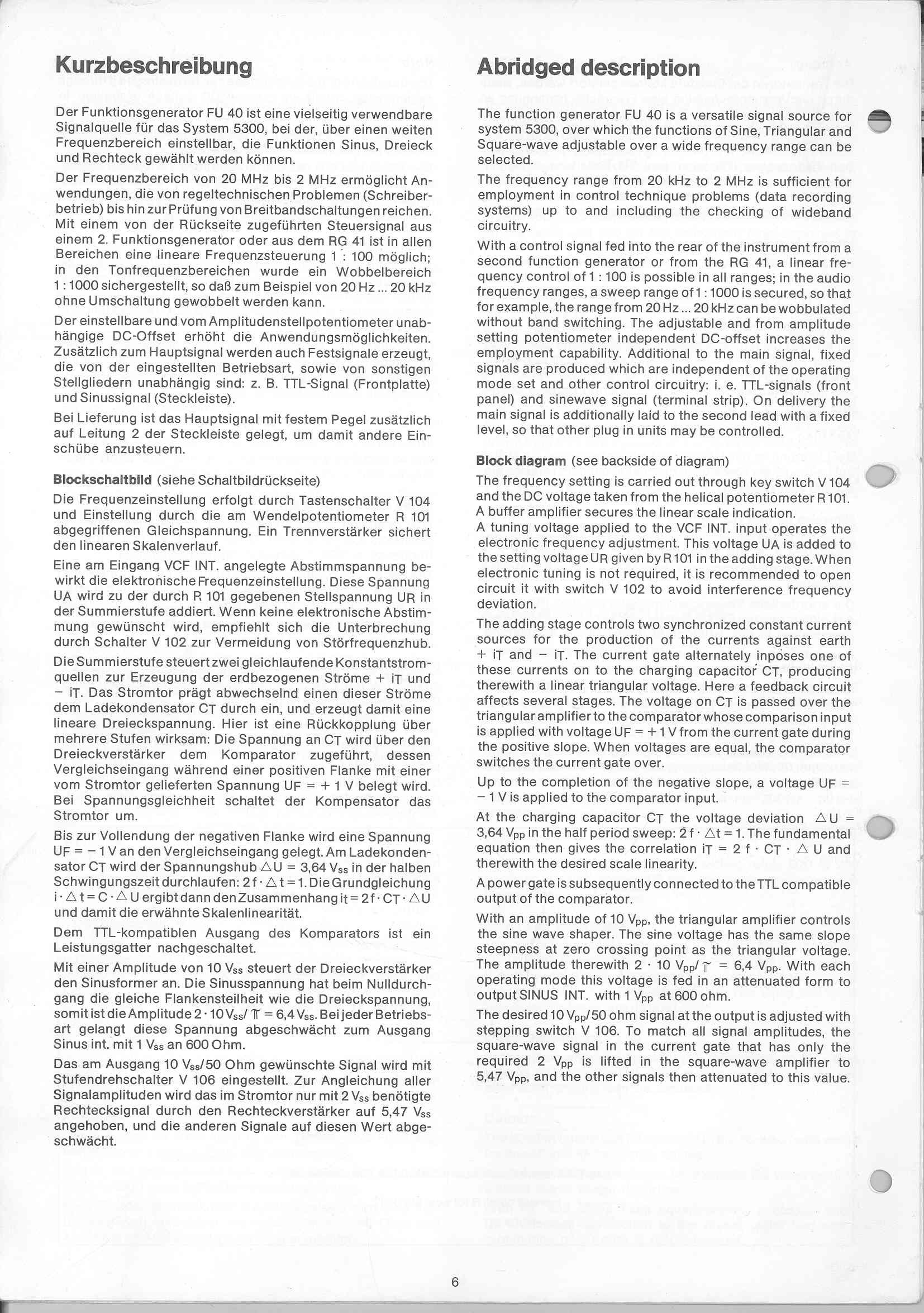

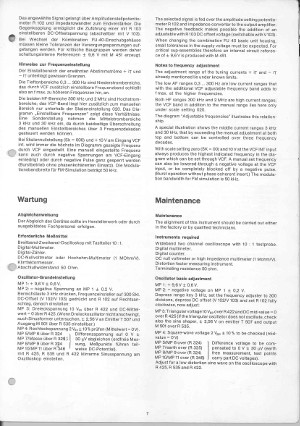

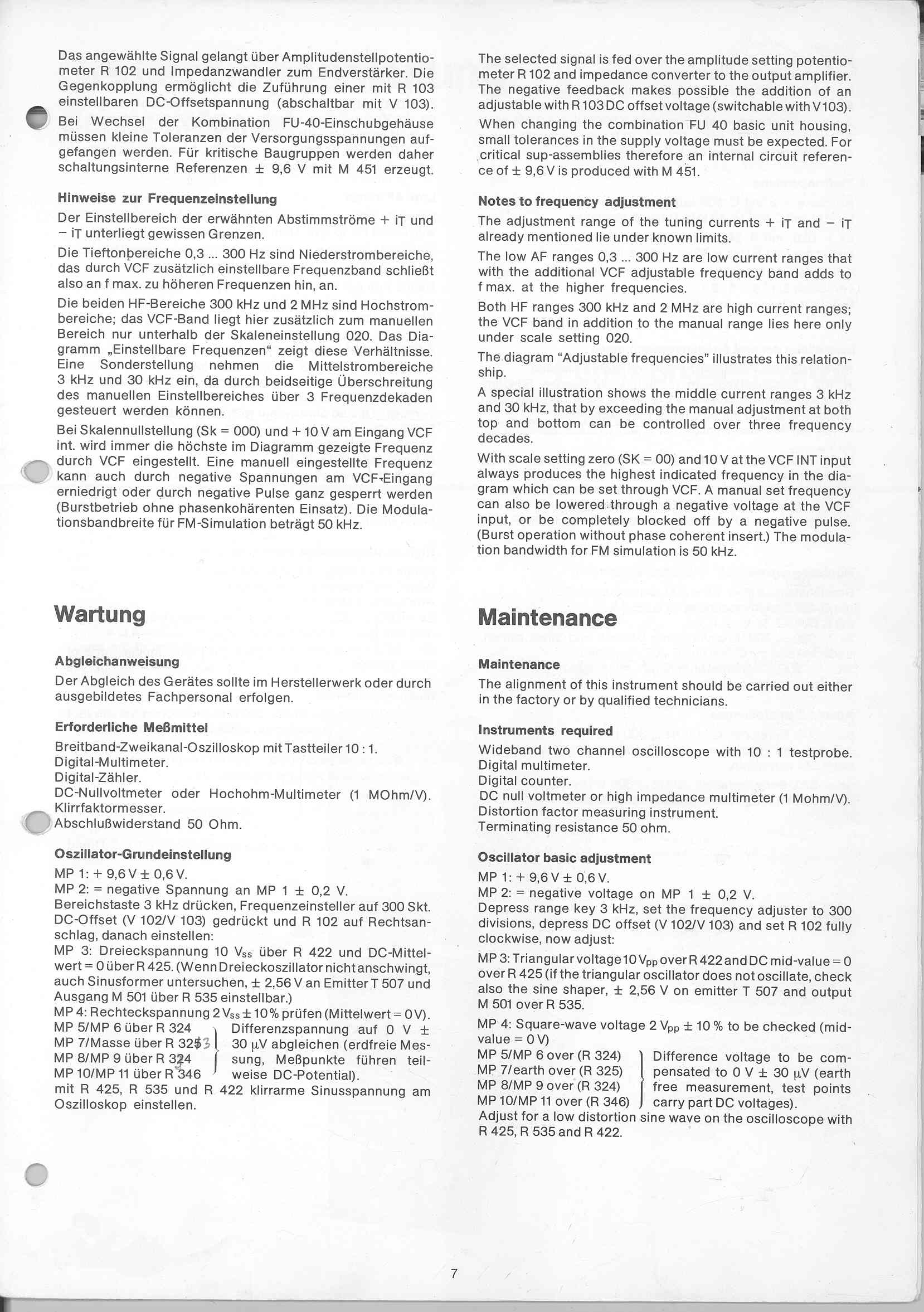

Ein echter Helfer in jeder HiFi-Werkstatt. Durch heftige Aktivität bei ebay konnte ich drei Module erwerben. Zwei arbeiteten sofort, bei dem dritten war der 50 Ohm-Widerstand am Ausgang des Verstärkers (R587) durchgebrannt. Nach dem Auswechseln lief auch dieses Modul wieder einwandfrei. Bei der Überholung im Winter 2013/2014 wurden die schwarzen 100nF-Kondensatoren ausgewechselt und ein Abgleich gemäß Wartungsanweisung brachte eine bessere Deckung von erzeugter zu angezeigter Frequenz. Hier die Bedienungsanleitung:

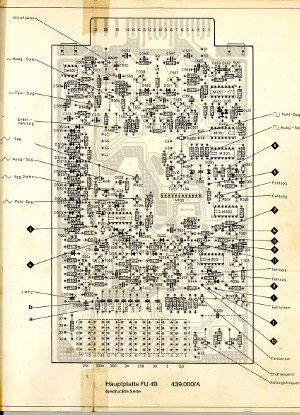

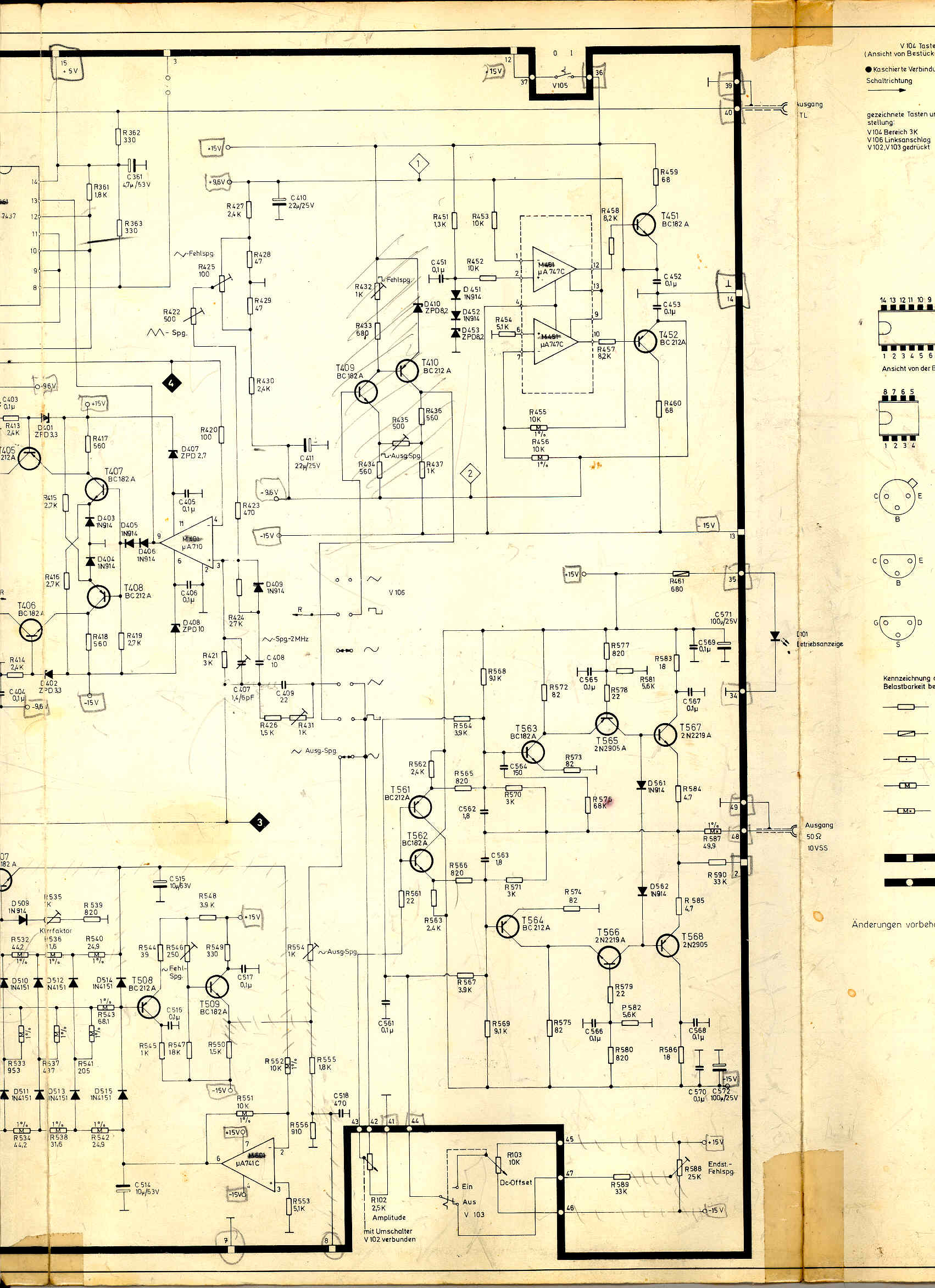

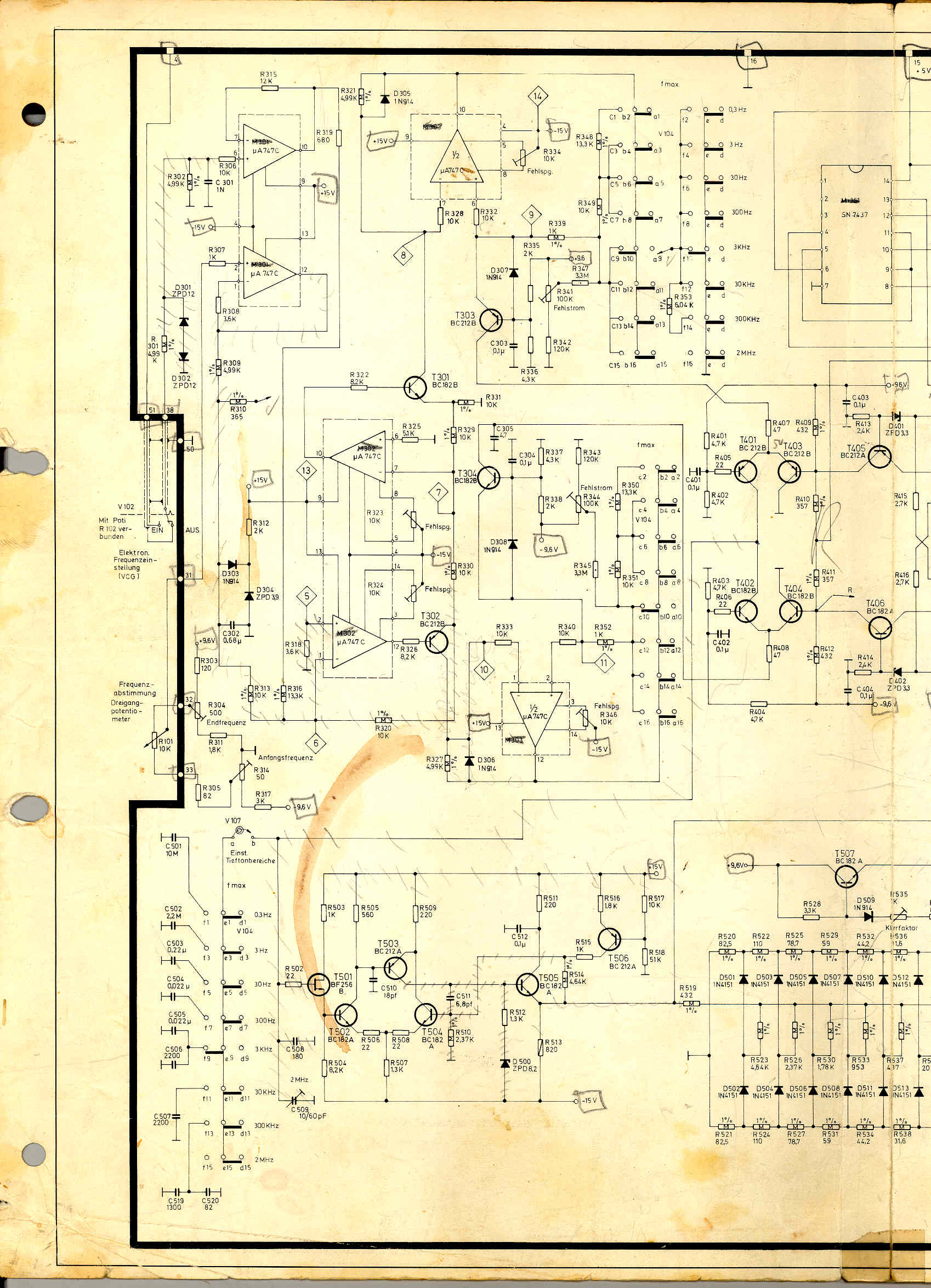

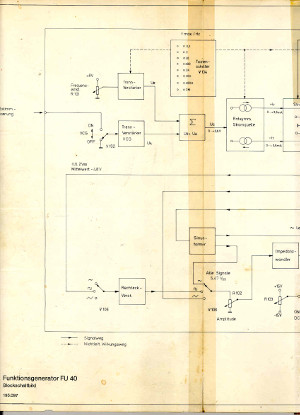

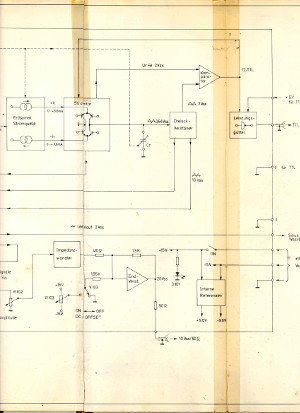

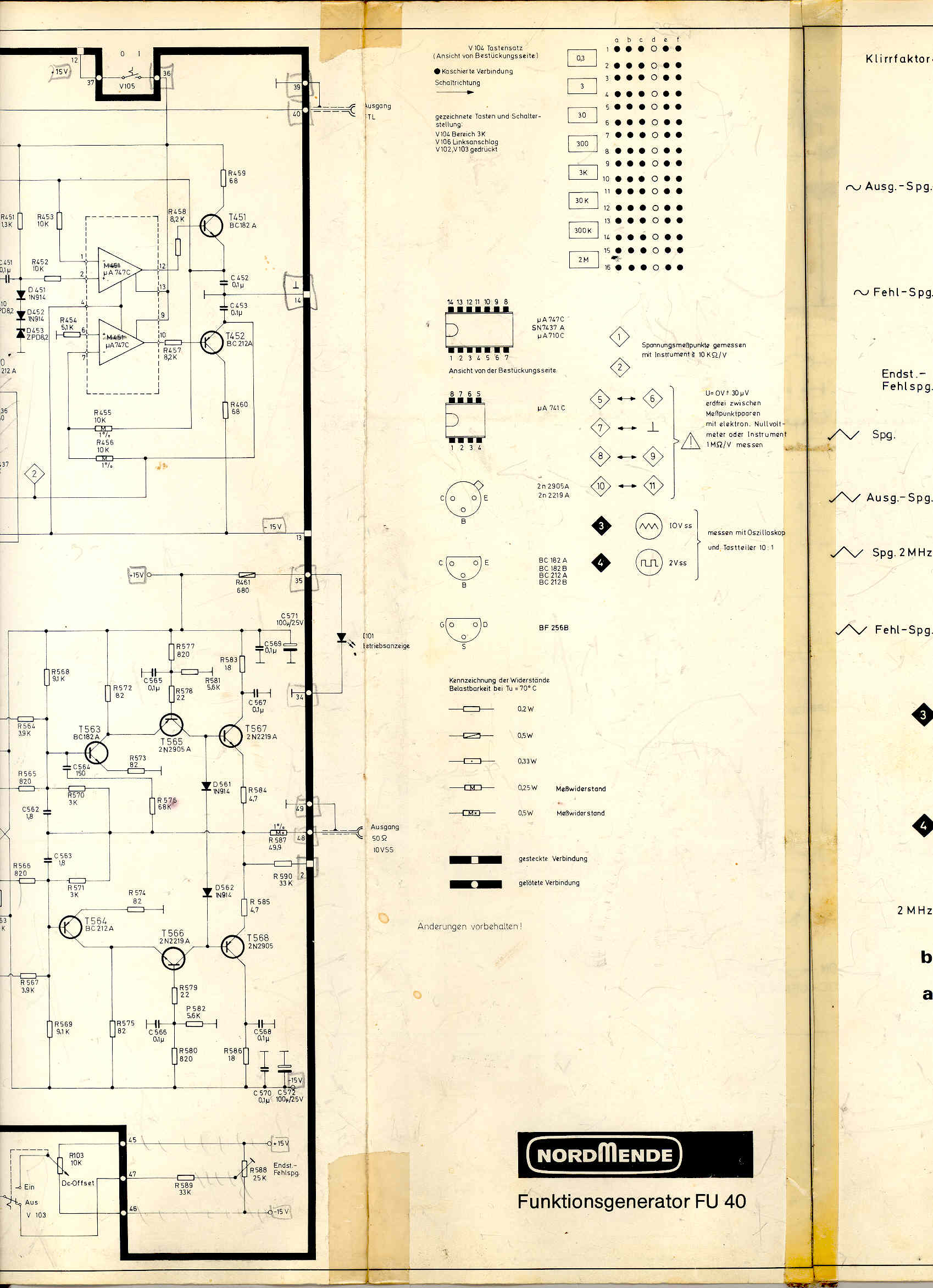

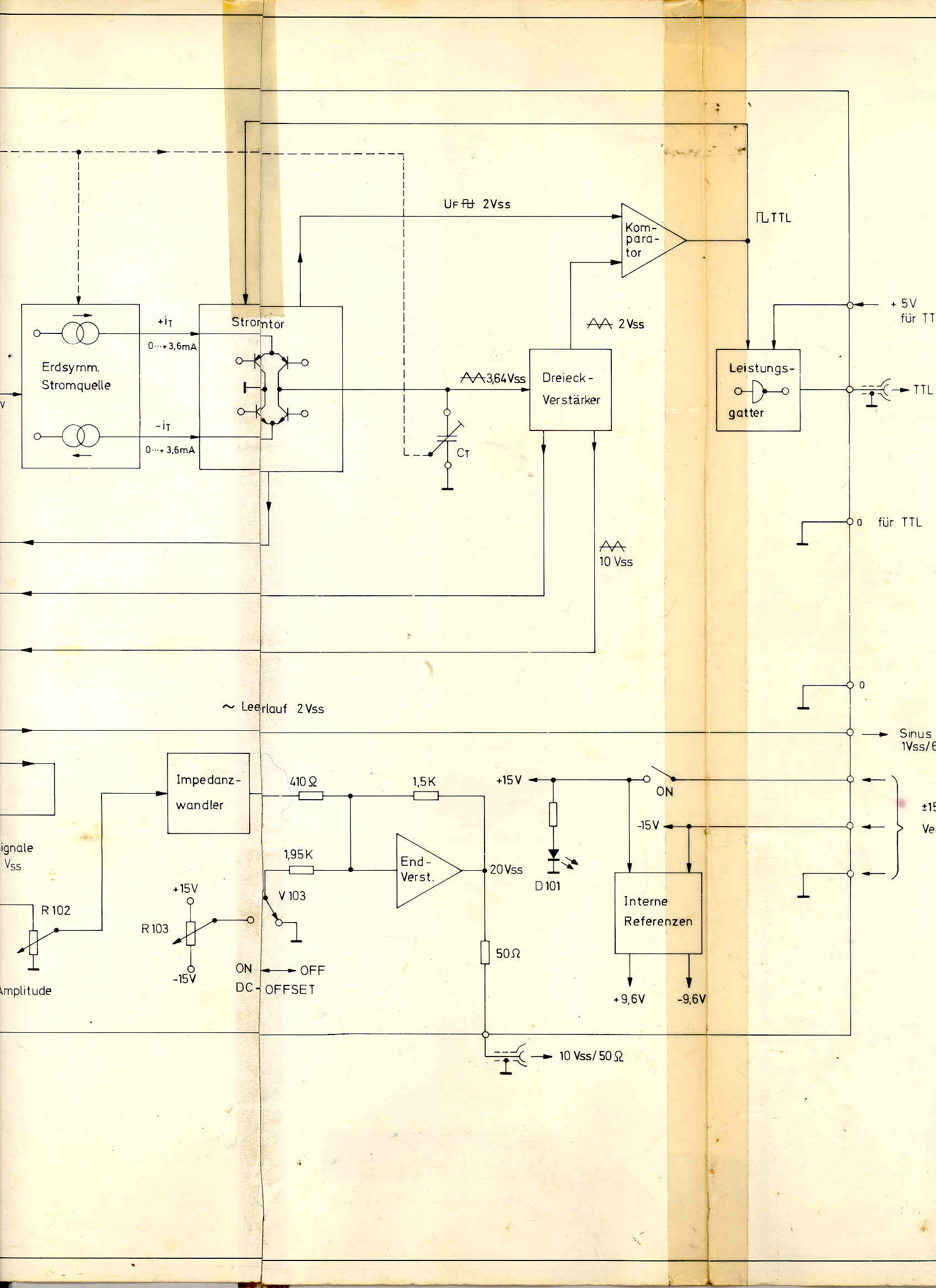

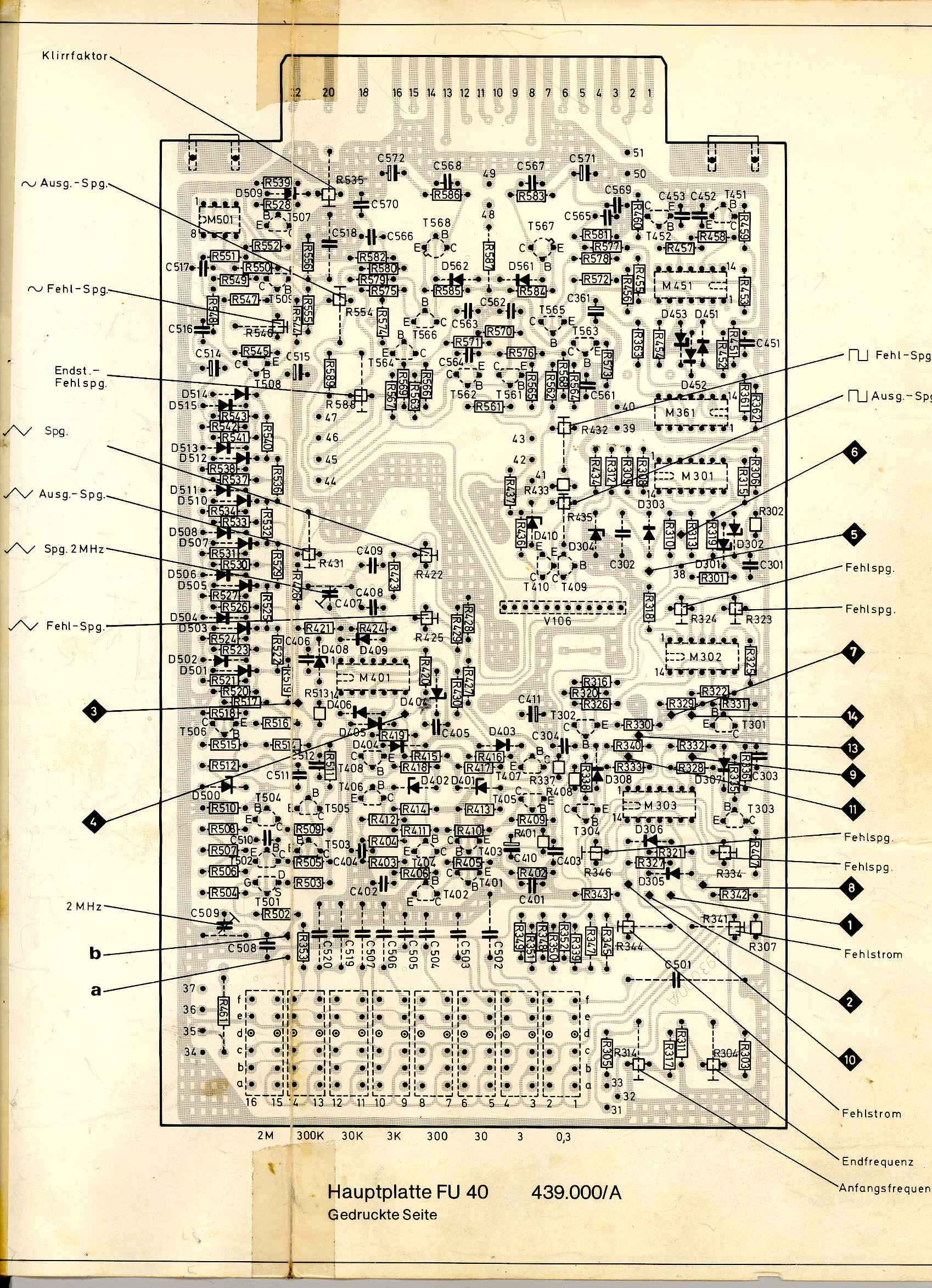

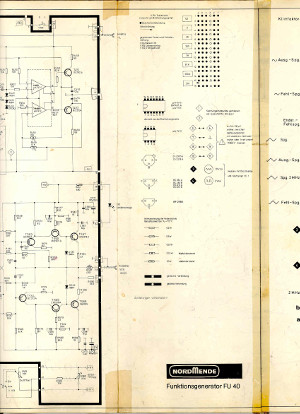

Dann noch die Schaltungsunterlagen:

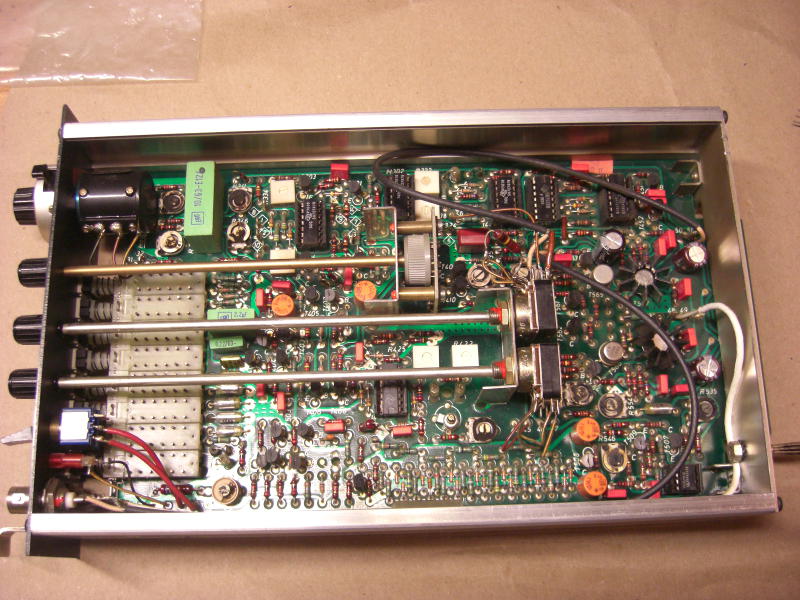

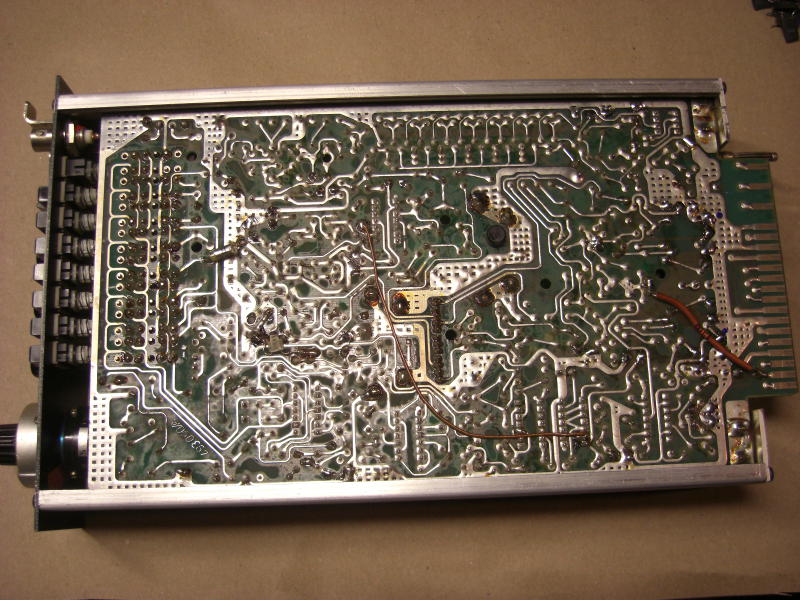

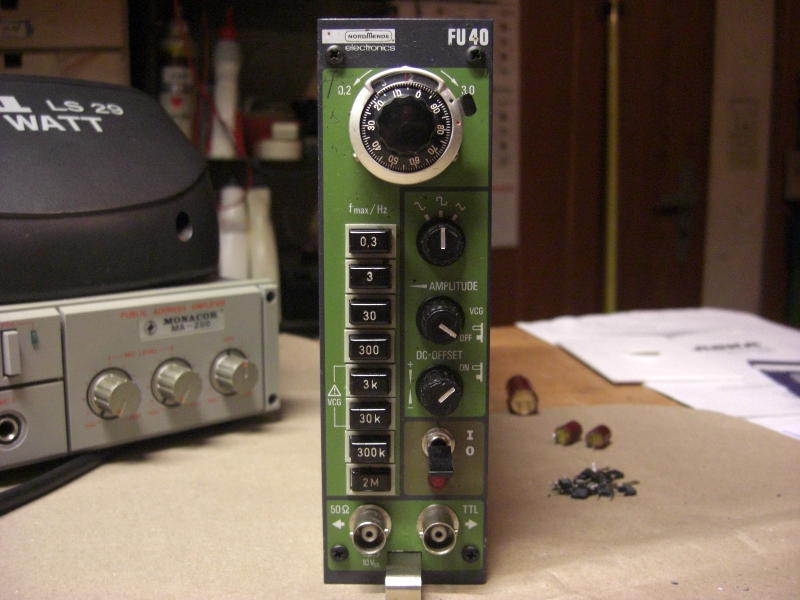

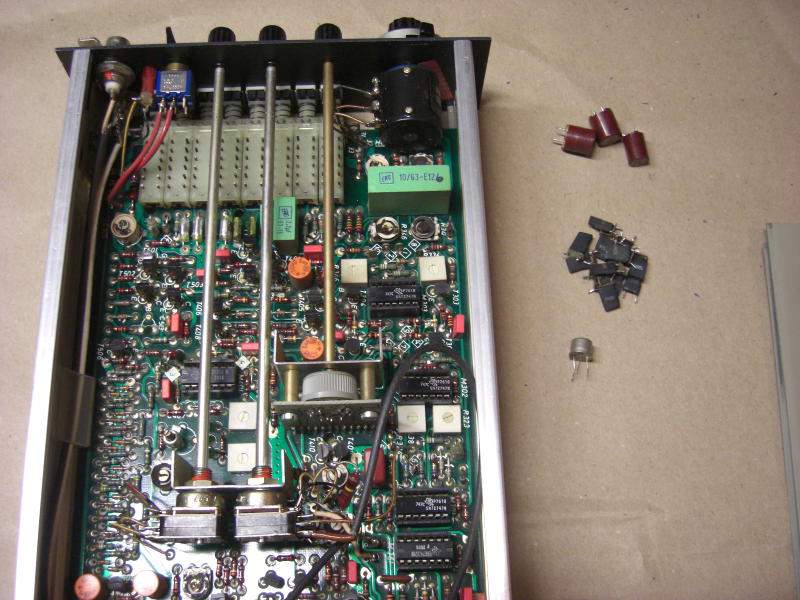

Im Oktober 2016 konnte ich ein weiteres Modul bei einem Internetauktionshaus ersteigern. Bei der Durchsicht des Gerätes zeigte sich die Endstufe defekt. Das Ausgangssignal wurde unsymmetrisch dargestellt. Nach etwas herummessen stellte sich ein Endstufentransistor als defekt heraus (T568, 2N2905). Ausgewechselt und gut. Dann wurden noch die schwarzen 100nF Kondensatoren ausgetauscht und die Elkos. Der Abgleich ist zeitraubend, ging aber glatt. Ein paar Fotos:
