Nordmende S5300 300MHz Vorteiler VT29

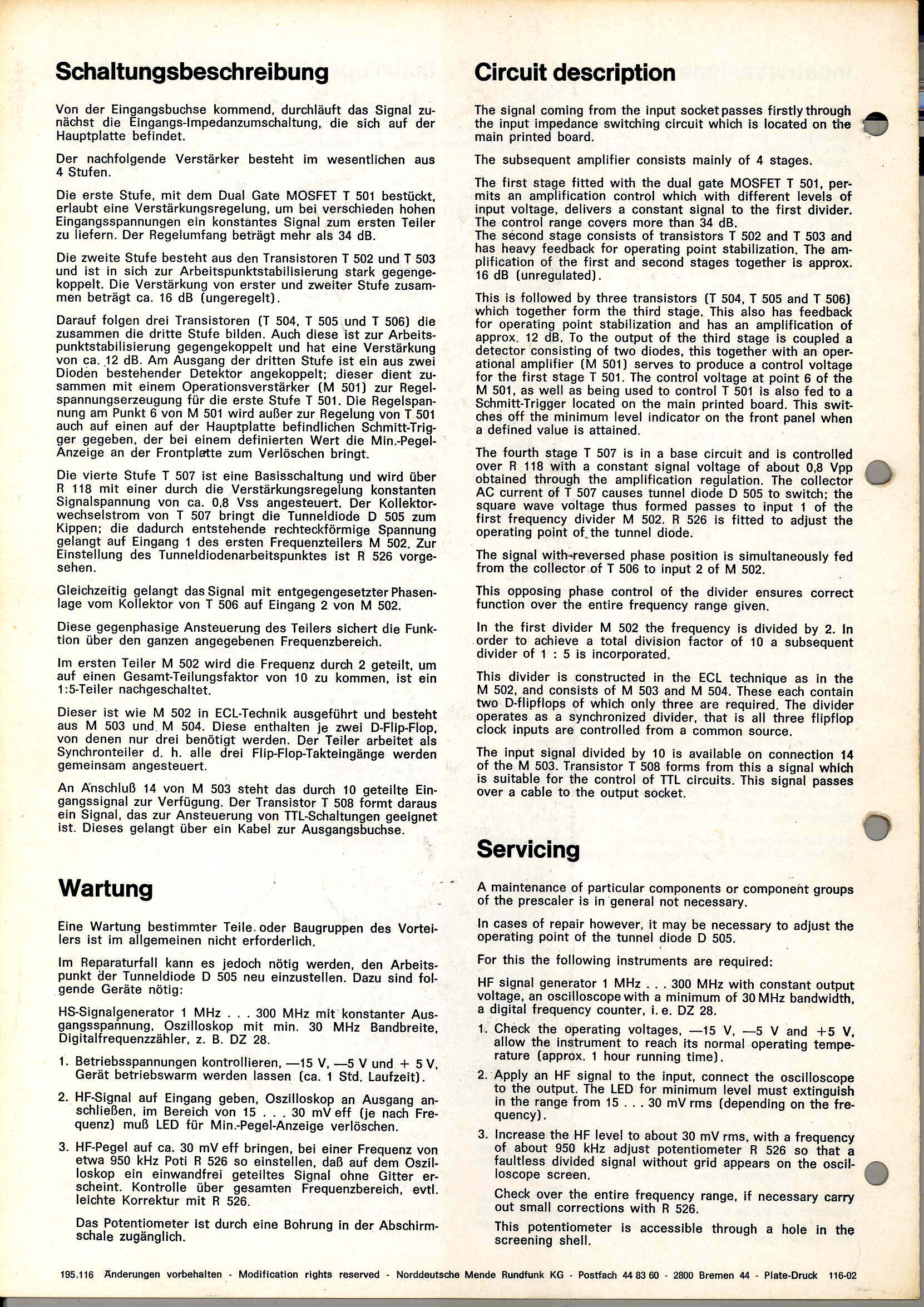

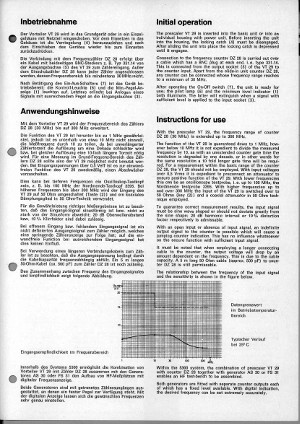

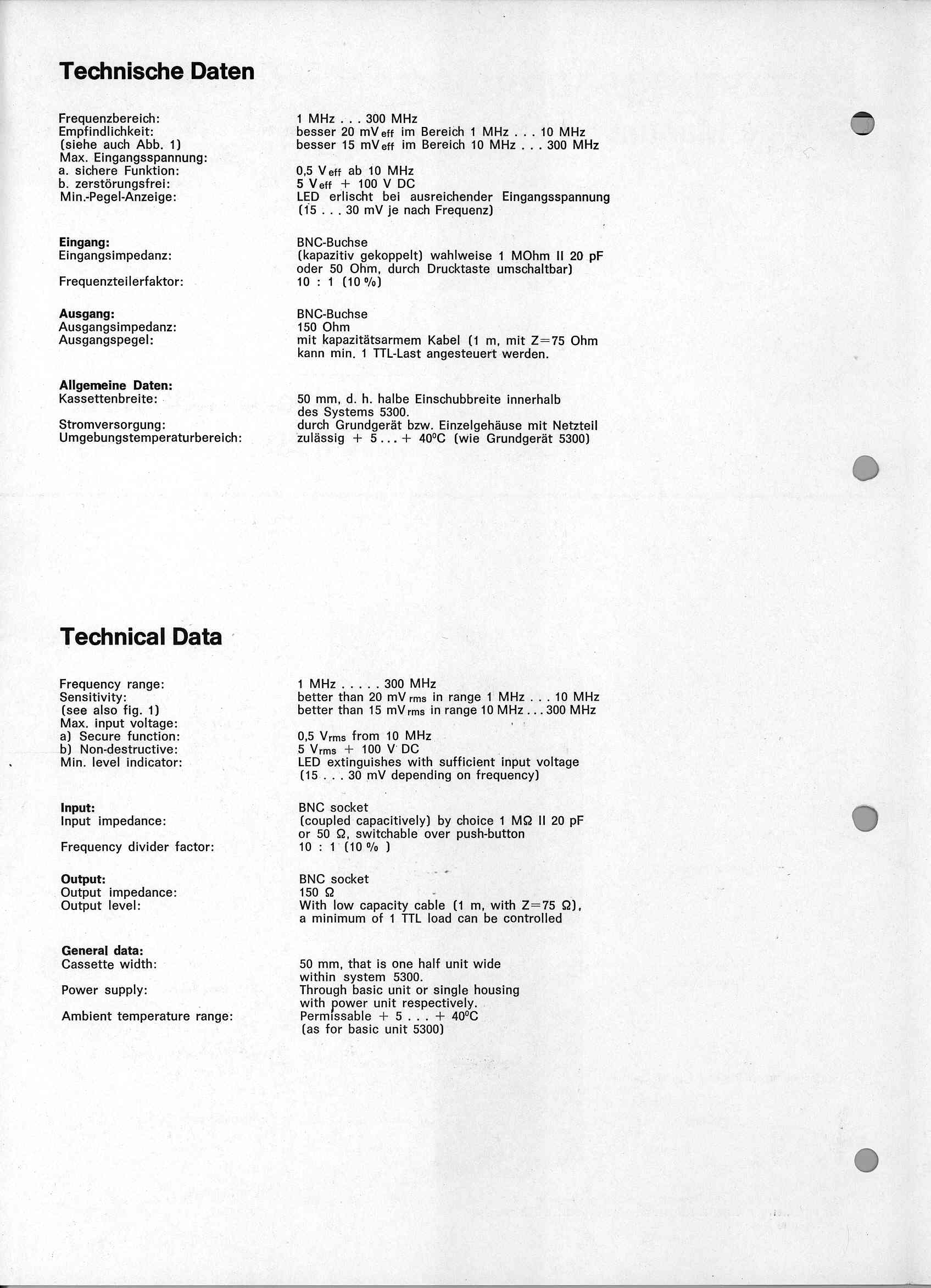

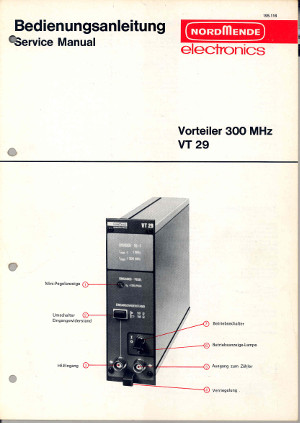

Der Vorteiler erweitert den Einsatzbereich des Digitalzählers DZ28. Ohne Zusatzgeräte bis 50MHz einsetzbar, ermöglicht der VT29 eine Verwendung des Zählers bis 300MHz. Bei der Überholung im Winter 2013/2014 zeigte das Modul keine Funktion mehr und die min Pegelanzeige leuchtete dauernd. Da die Versorgungsspannungen stimmten, mußte der Fehler im abgeschirmten HF-Teil sitzen. Um da ran zu kommen, schraubt man die obere Laufschiene des Moduls ab. Dann löst man das Alugehäuse und schraubt die obere Kappe links und rechts ab. Dafür verwendet man am besten einen 5,5mm Steckschlüssel. Dann die untere Schale. Es müssen keine Lötverbindungen gelöst werden, die Kabel können dranbleiben. Nach dem Öffnen des HF-Teils stellte es sich heraus, daß der Tantalelko C512 einen Kurzschluß hatte und dadurch der Widerstand R512 abgeraucht war. Außerdem wurden bei dieser Aktion alle schwarzen Keramikkondensatoren (Rastermaß 5mm) mit dem Wert 100nF ausgewechselt, da diese Bauform dazu neigt, mit der Zeit niederohmig zu werden. Danach spielte das Modul wie am ersten Tag. Hier die Bedienungsanleitung:
|
|
|
|
|

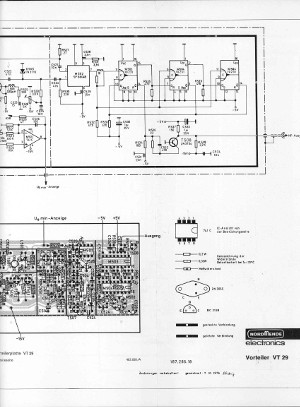

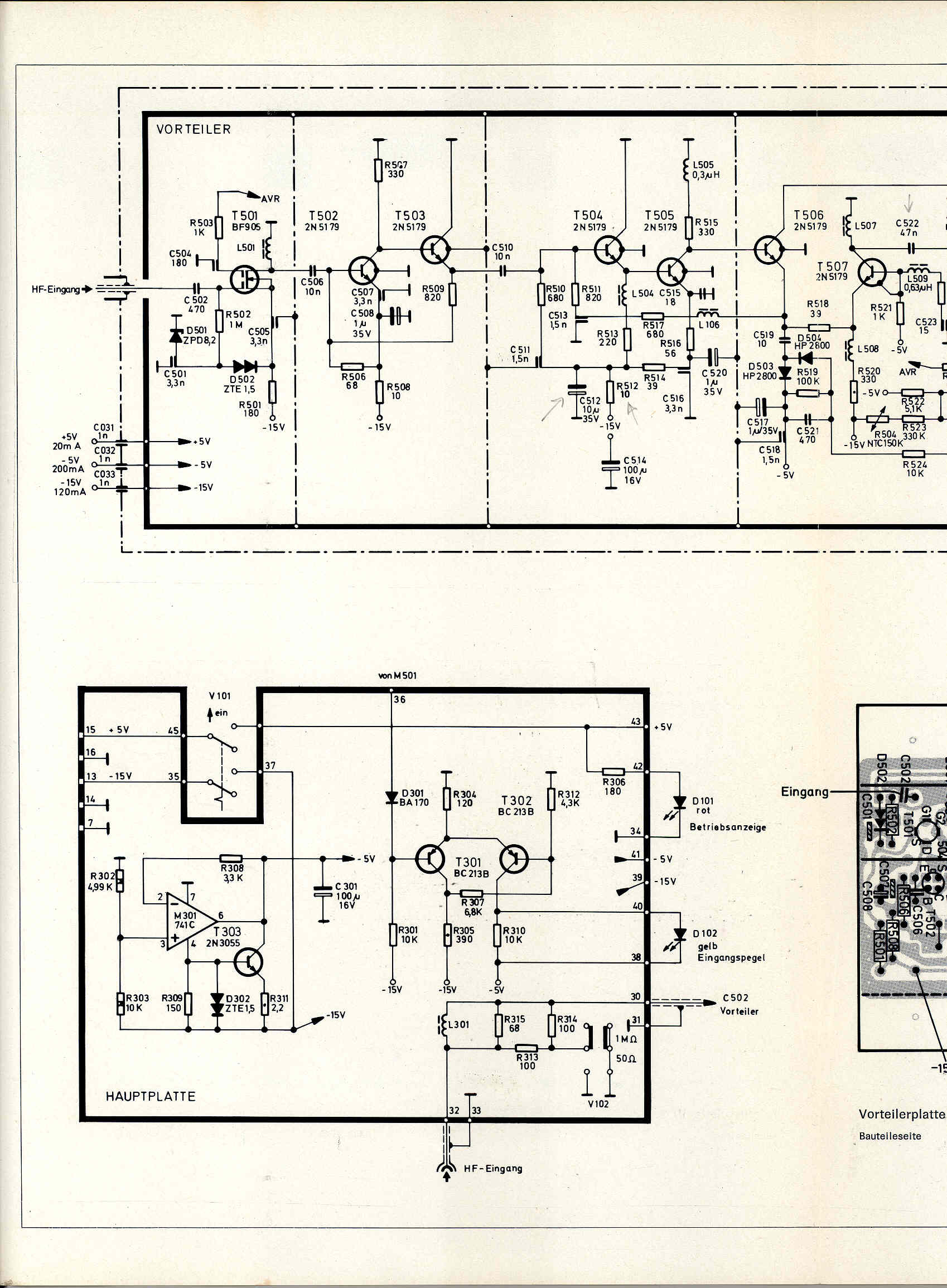

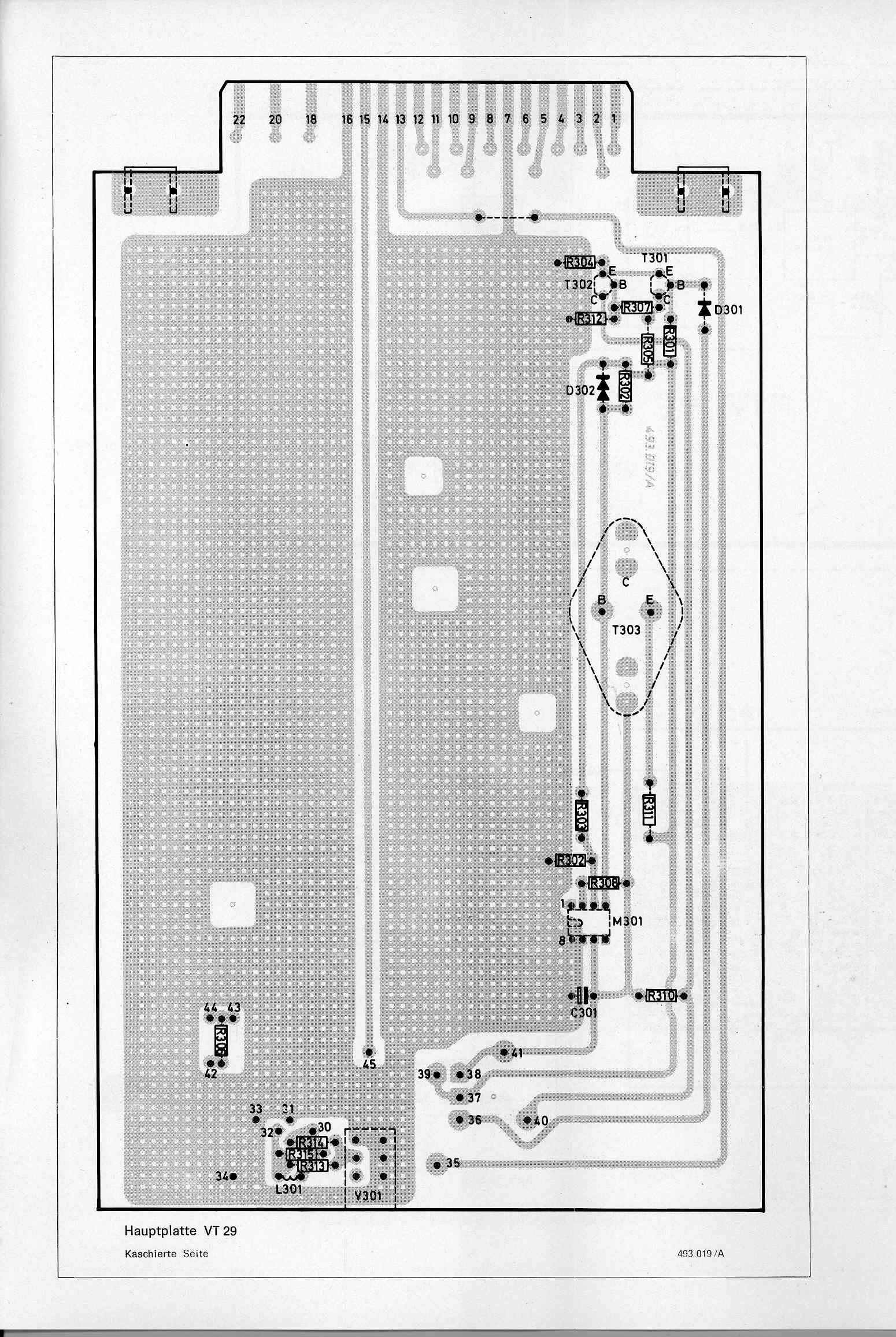

Dann noch der Schaltplan:
|
|
|
|

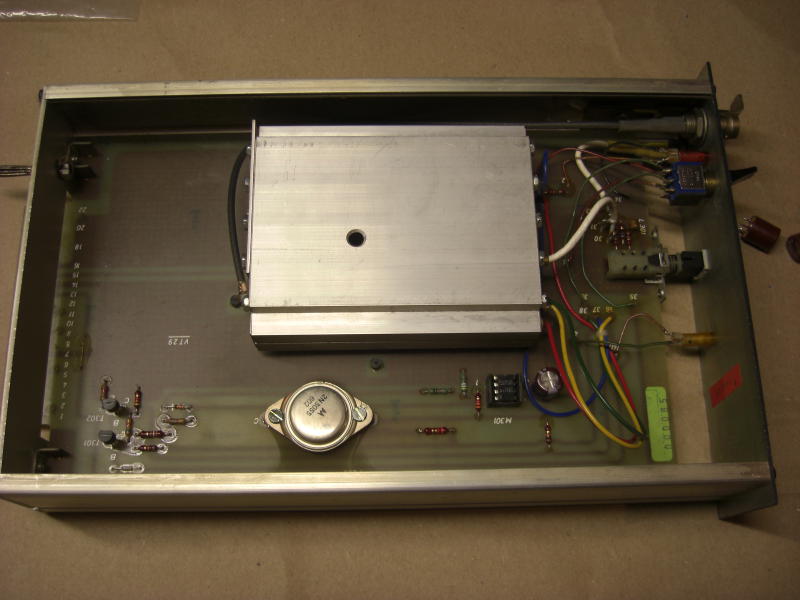

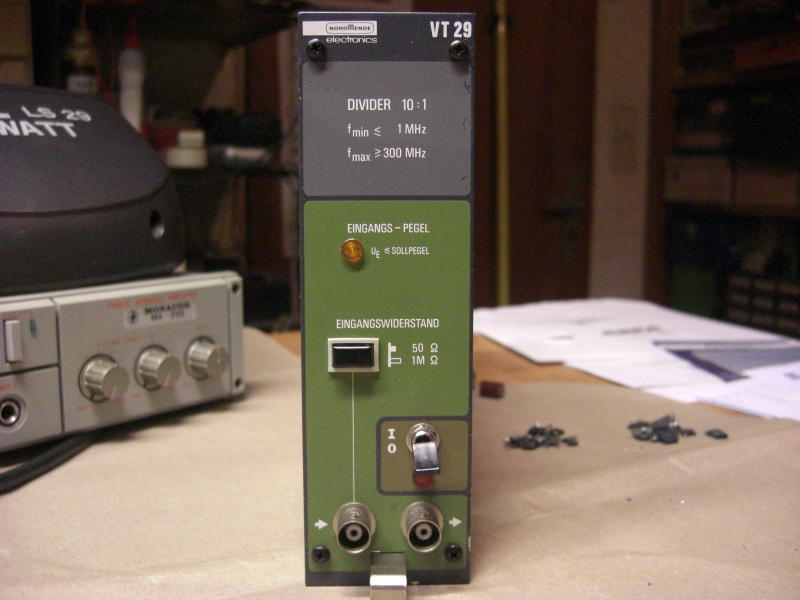

Im Oktober 2016 konnte ich ein weiteren Teiler bei einem Internetauktionshaus ersteigern. Bei der Durchsicht war nur der Elko auffällig, der bei der -5V-Erzeugung dient. Ansonsten lief das Modul einwandfrei. Ein paar Fotos:
|
|
|
|
|
